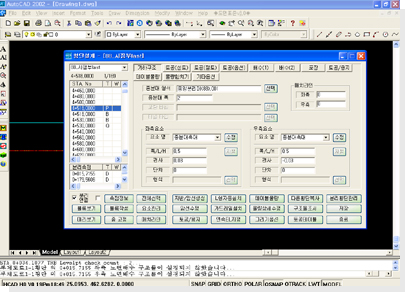

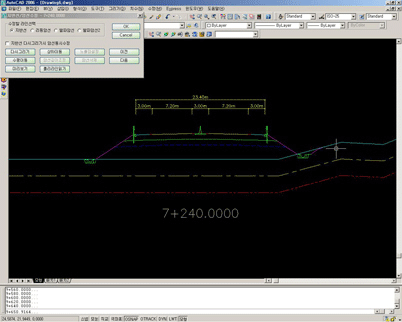

횡단설계
.

     평면 및 종단계획이 수정되면 횡단에서 자동으로 보관해주므로 계획 수정시 아주 편리합니다.
변단면 처리 및 구조물 설치가 자동으로 처리 되므로 횡단 작업 시간이 단축됩니다.

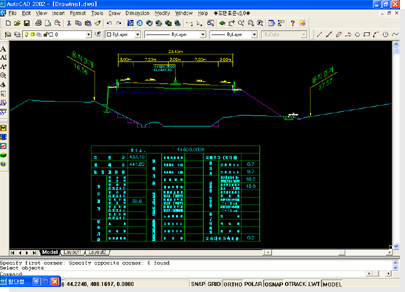

토공량, 운반량, 설치구조물 리스트 등이 출력 됩니다.

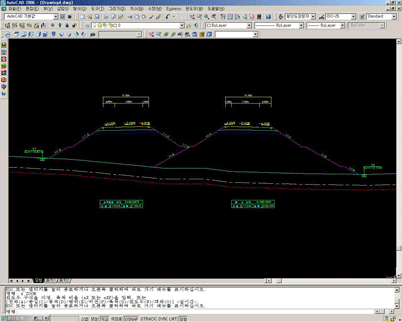

분리차로 설치시 다중횡단을 자동으로 구성하여 보여주며 녹지대 처리가 가능합니다.
    분리차로 설계 자동화 - 여러개의 선형의 횡단을 동시에 합성가능( 분리차로, 램프 등 설계)

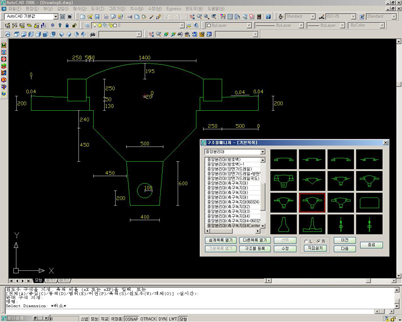

    구조물 100여가지 기본제공 신규 구조물을 사용자가 직접 작성 가능
    측구구조물, 옹벽 등 구조물 설치가 간편
   보오링 자료로 삼각망을 만들어 보관된 암선을 추정할 수 있으며 지반선 및 암선 수정이 자유로움

 성, 절토고에 따른 측구형식 자동설치

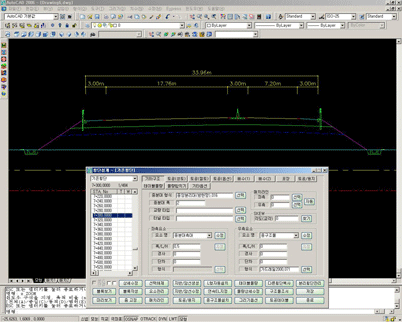

   변화구간의  차로폭,길어깨 폭을 보간법에 의해 폭을 변동시킬 수 있음

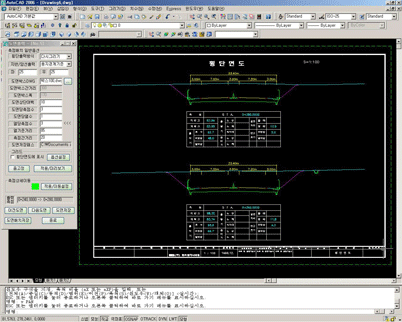

     출력을 위한 횡단 도면 자동 배치 가능
    어떠한 모양의 토공박스라도 자유롭게 적용가능 (사용자가 임의로 그려서 적용시킬 수 있음)

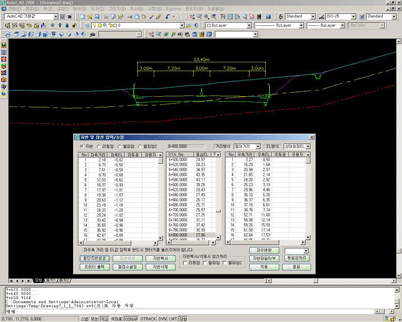

    횡단 측량 야장입력 가능
    종단의 플러스측점, 교량/터널정보, 계획고, 지반고, 암선, 분리측점 태그정보 등을
횡단에 재적용 한다.

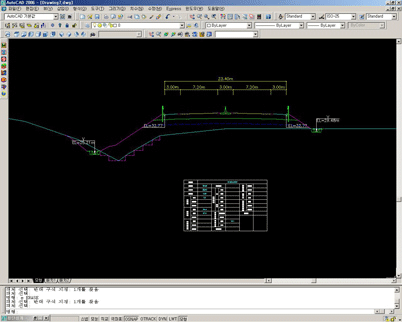

    지반선과 만나게 측구를 설치할 수 있음

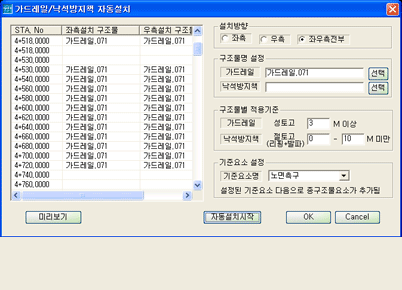

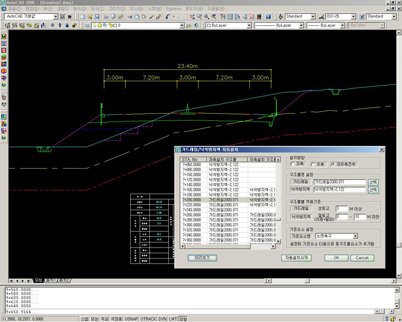

    설치규정만 입력하면 가드레일, 낙석방지책 등을 자동 설치

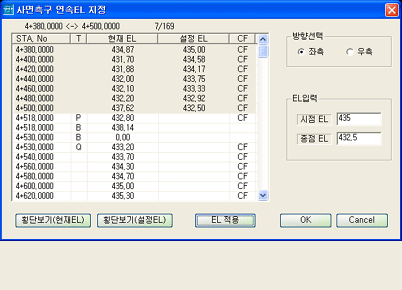

    구간별 측구 자동설치 (대상구간의 시작과 끝 측구 E.L.을 주면 그 구간에 대해 측구 E.L.이 자동 계산되어 설치됨)

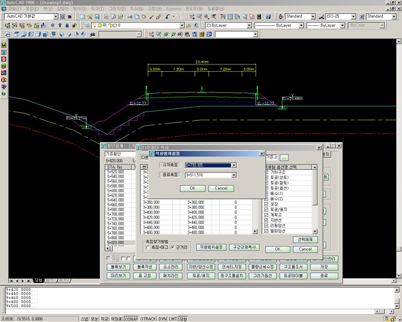

    횡단을 새로 만든 후 다른횡단의 옵션값을 적용할 경우나, 현재 횡단을 구간별로 나누어 작업한 후 합칠수 있음

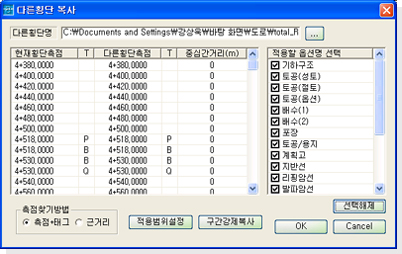

    다른 횡단의 값(기하구조 요소, 토공옵션, 지반고, 암깊이등 횡단의 모든 값)을 복사하여 사용할 수 있음

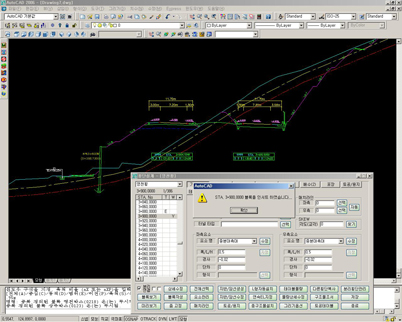

    사용자가 CAD를 이용하여 임의로 횡단을 수정하는 경우에도 그 결과를 저장(Block처리)하여 추후에 다시 불러올 수 있으며, 토공량 계산에도 자동 반영되므로, 횡단설계시 어떠한 예외 상황이
발생하더라도 적용 가능함

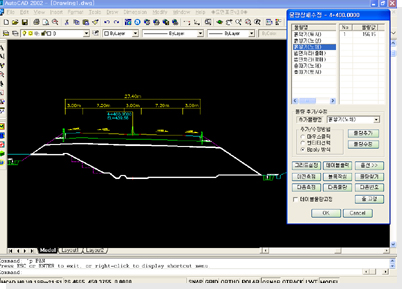

    계산된 횡단 물량을 캐드상에서 확인 및 상세수정가능
    유토곡선 및 운반계산서, 토적표, 토공량집계표 자동작성

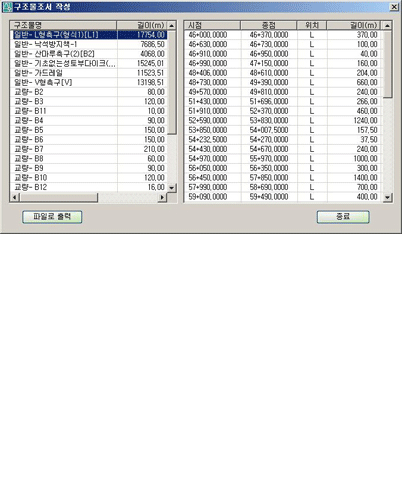

    구조물 조서 출력
