제품소개
RDBIM



도로/철도 RDBIM

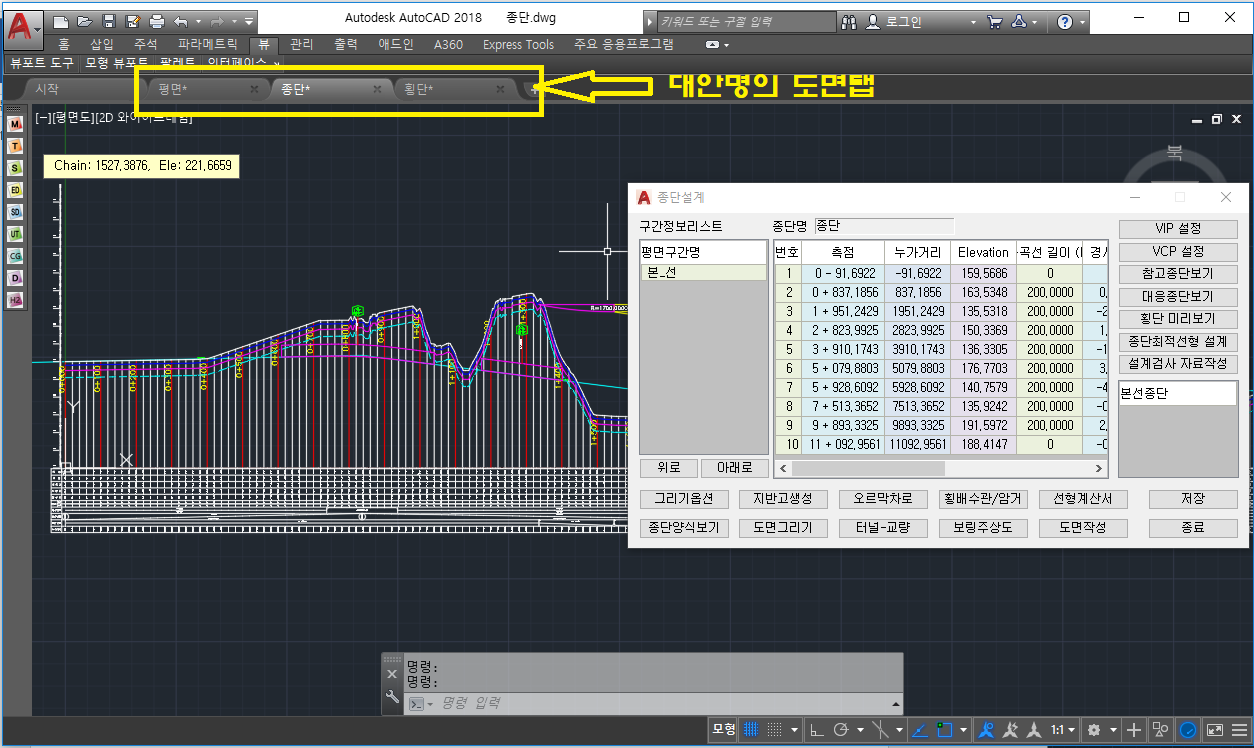

1. 다중도면 활용

  • 평면/종단/횡단 동시작업

다중도면 활용2

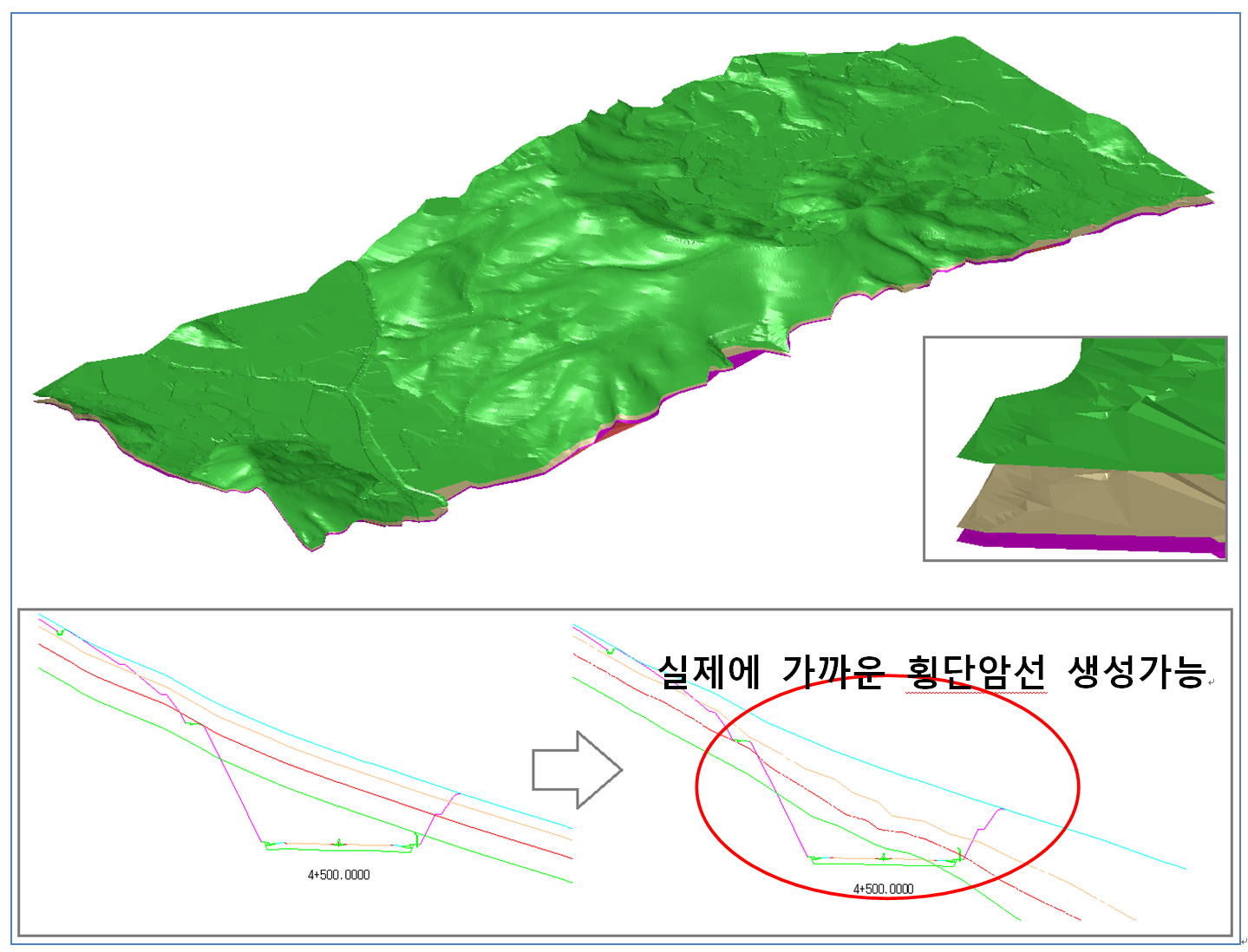

2. 암별 Tin 3D면 생성

  • 『지형/암선 삼각망 생성』에서 보링데이타 입력 후 암별 3차원 면을 생성하여 볼 수 있다.

암별 Tin 3D면 생성

3. 평면설계

  • IP 수정시에 실시간 화면 변경
  • 발파영향권 보완

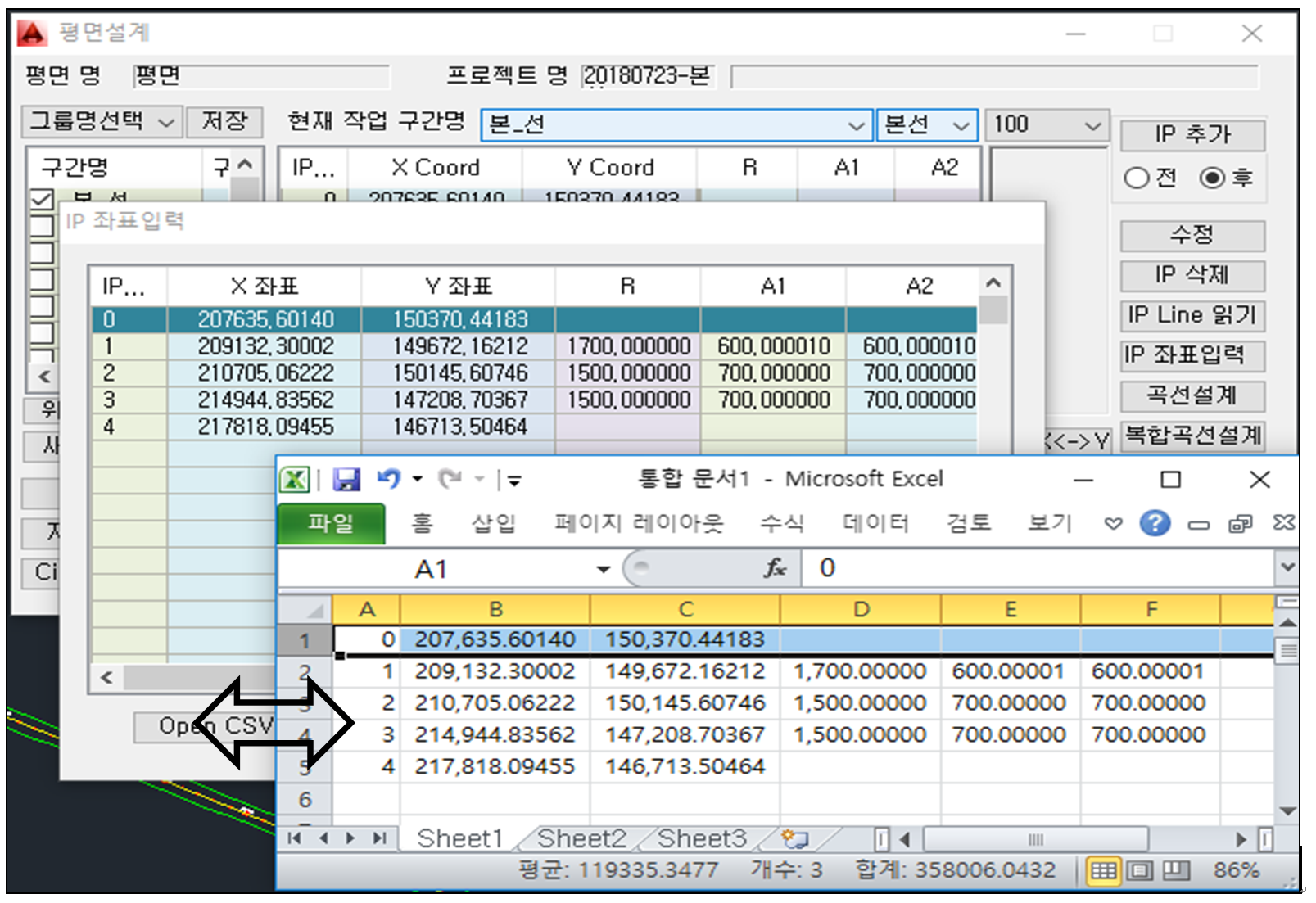

  • IP좌표입력
    (RD의 IP좌표입력 입력창과 엑셀 연동 호완 (Ctrl-c, Ctrl-v, 이용 copy & paste))
    <※ RDBIM의 거의 모든 창에 적용되어 있다(계속추가예정)>
  • 화폭설정 기능보완 (『확폭설계기준관리』창에서 값을 수정)
  • 복합곡선설계 램프 템프릿 활용저장
  • 복합곡선 노즈포인트 찾기 기능
  • 임의 측점찾기 기능보완 (마우스로 위치지정)

IP좌표입력

4. 종단설계

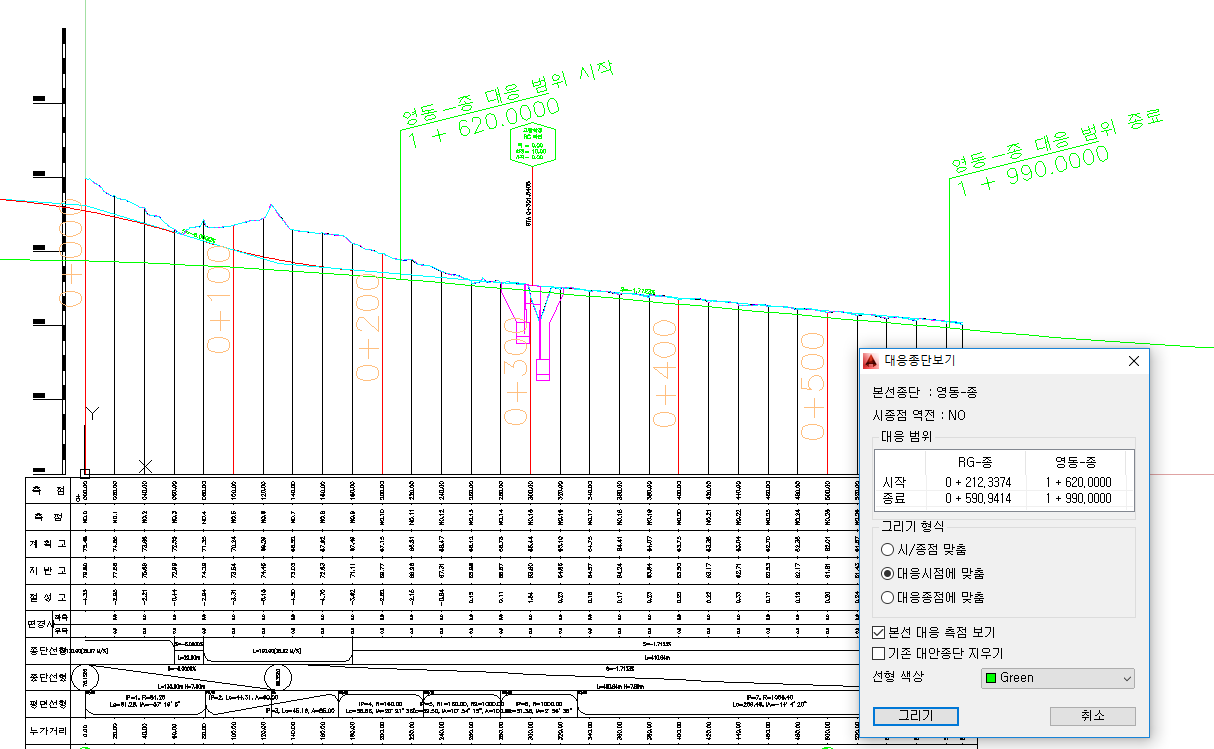

  • 대응종단보기 보완 (측점 맞춤 – 앞, 뒤, 앞뒤기준)
  • 종단면도에 선형교차점 자동 찾아 VCP생성 (종단 VCP에 자동 입력됨)
  • 종단 최적화 (직접설계한 선형과, 최적화된 선형과 비교해볼 수 있다)
  • 구조물 자동설치(교량/터널)
  • 종단양식 템플리트 보완 (요소이름별 소숫점자리, 칸높이 설정)

대응종단보기 보완

5. 횡단설계

  • 물량계산 방식을 평균단면법/체적계산법 (각각 실행하여 결과값을 비교 할 수 있다)
  • 물량관리 엑셀 불러오기/내보내기
  • 절점수설정에서 각 암별 3D폴리라인 그리기 기능 추가
  • BIM측점 추가.(토공량산정, 계획평면도 그리기 등)

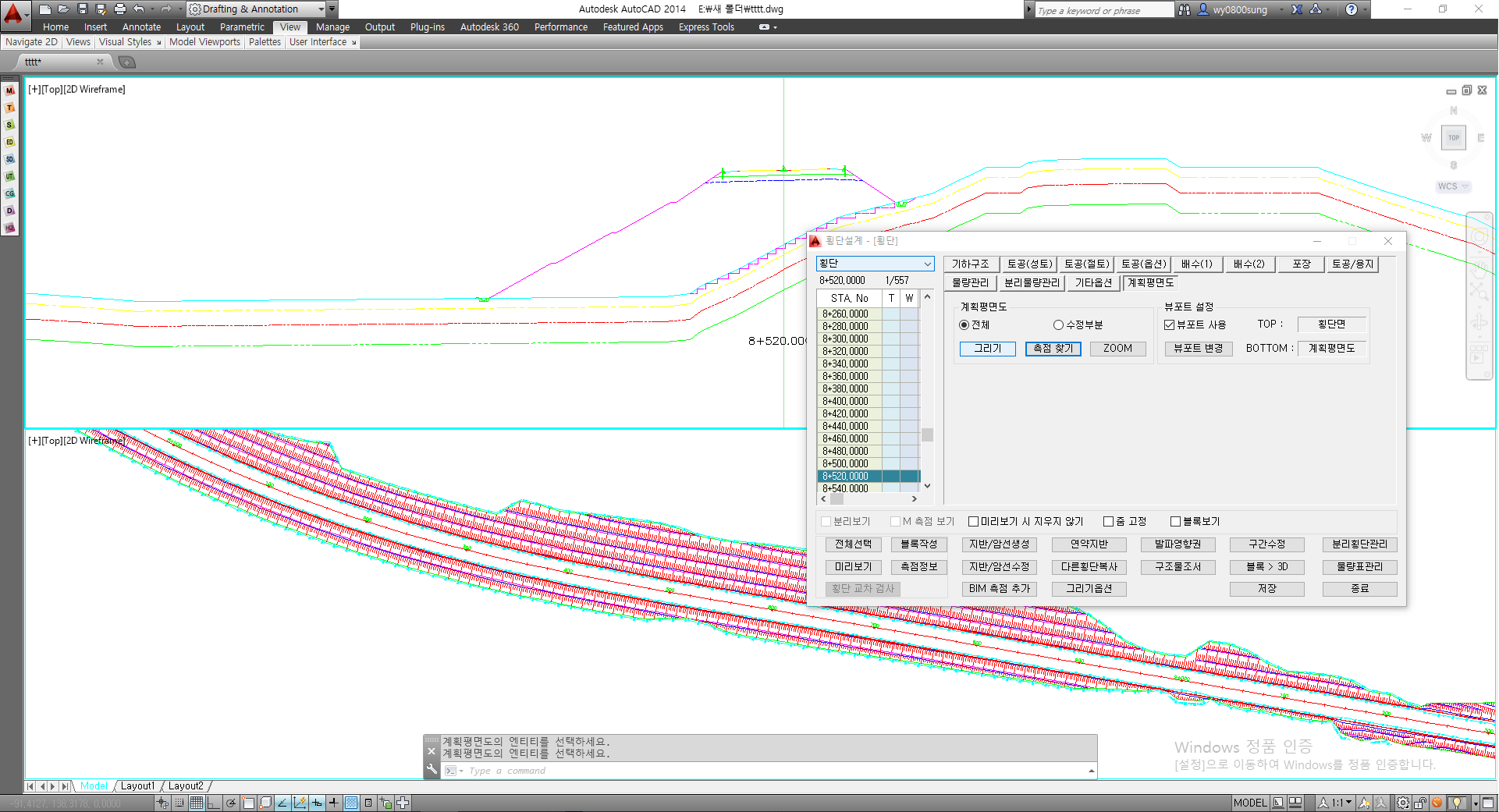

  • 횡단설계에서 횡단면 수정시 계획평면도가 자동수정

횡단설계에서 횡단면 수정시 계획평면도가 자동수정

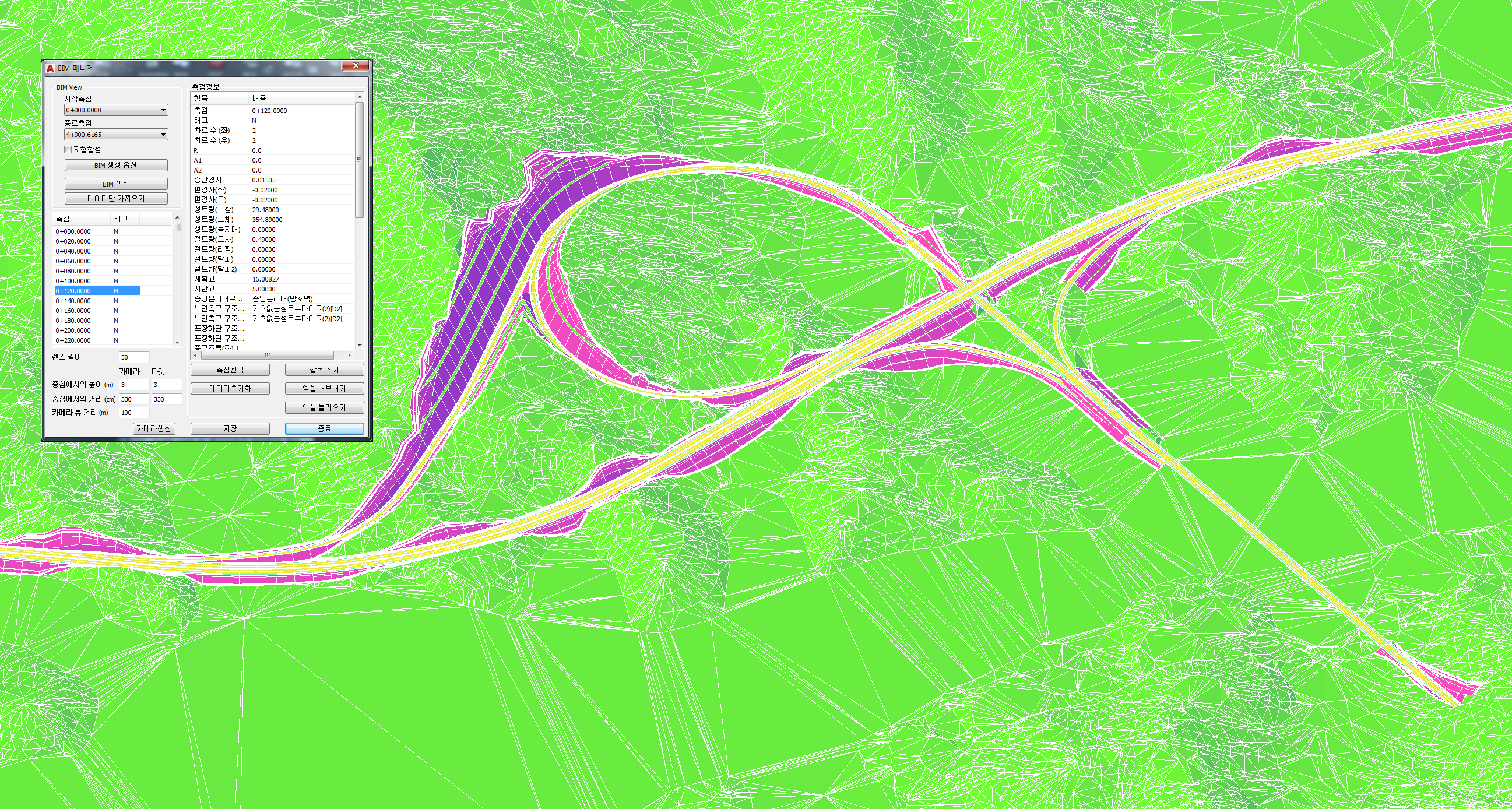

6. BIM (Building Information Modelling) 및 3D Simulation

  • 정교한 토공구간 3차원모델링 가능(측구, 소단, 맹암거 등)
  • 3D 모델상의 엔티티를 선택하면 해당측점의 관련 정보가 리스트상에 보여진다

BIM (Building Information Modelling) 및 3D Simulation

  • 터널 / 교량설치 상부 (하부는 추후 보완)
  • 표지판 등 기타 구조물 설치 (구조물 작성시에 세팅)
  • Perspective view 카메라 위치 조정
  • DB 와 연동 다양한정보 저장가능

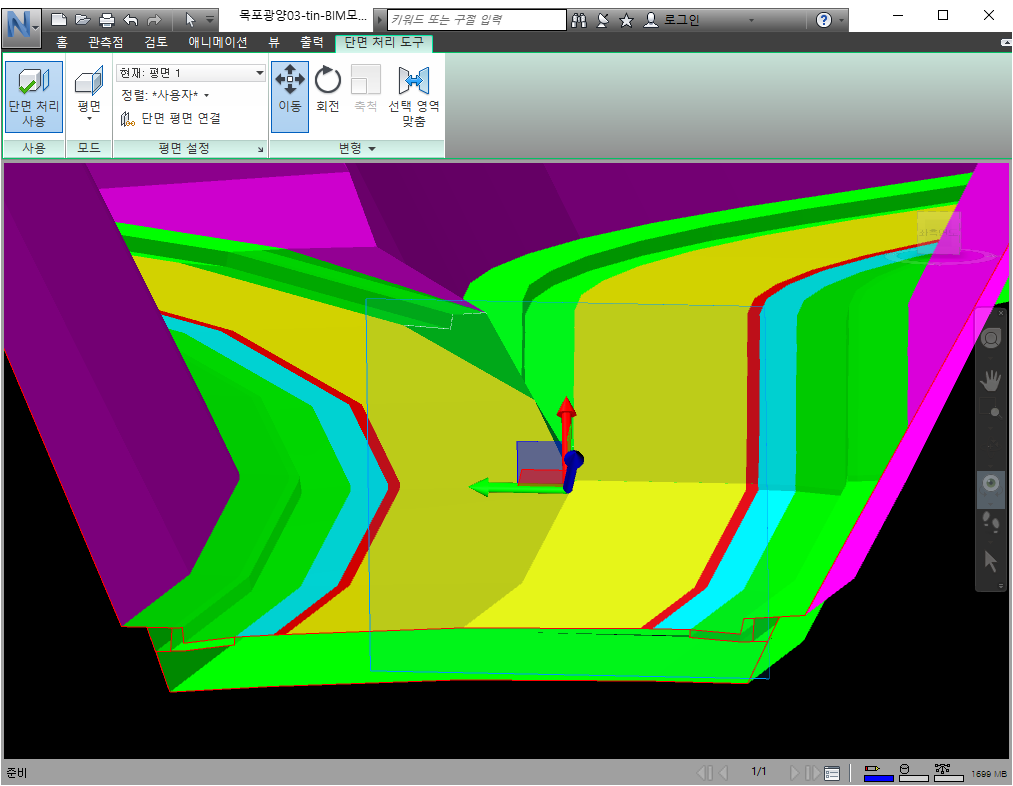

  • Autodesk사 Navisworks(나비스웤) 프로그램에 호완
    - Navisworks Freedom의 “단면처리사용”기능을 이용하여 사용자가 원하는 방향의 단면 확인이 가능하다.

Autodesk사 Navisworks(나비스웤) 프로그램에 호완

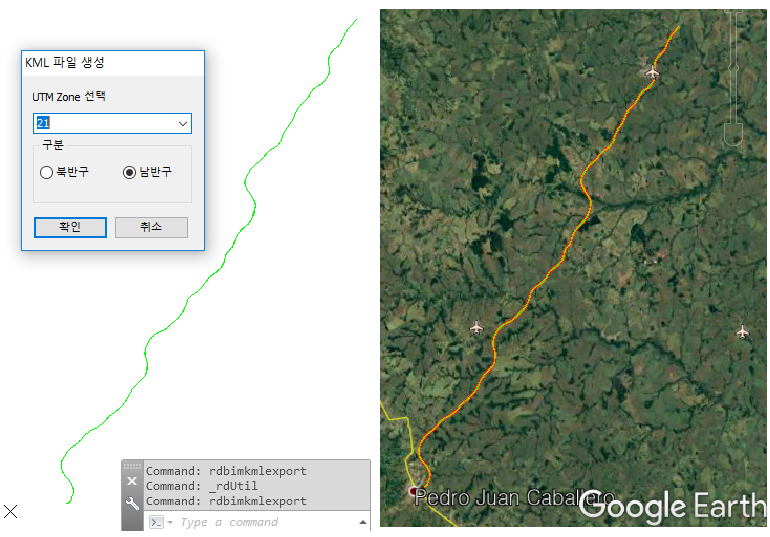

7. CAD화면에 그려진 내용을 KML파일로 변환

  • CAD에서 설계결과를 KML로 변환 가능( Kml 저장하기, Kml 불러오기)하여 구글에서 사용 가능함
    (WGS 84 좌표체계만 가능)

CAD화면에 그려진 내용을 KML파일로 변환
