도로RD2005
도로RD2005특징
평면설계
종단설계
횡단설계

    평면설계를 쉽게 할 수 있는 방법으로 프로그램이 진행되며 설계방법 순서 그대로 설계할 수 있게 구성되어있습니다.
CAD 화면에 수치지도를 띄워놓고 사용자가 원하는 위치에 IP를 설치하고 실시간으로 곡선 설계내용을 눈으로 직접 확인하면서 최적평면을 짧은 시간에 도출할 수 있습니다. 도로표기방식으로 도면을 그려줌으로 수작업이 최소화 되었습니다.
    한 화면에서 여러 노선을 동시에 설계 가능함으로 분리차로, 램프, 부체도로, 수로이설 등의 설계시 편리함

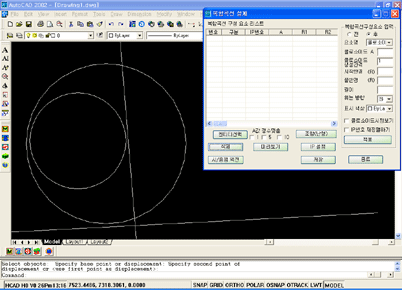

    Ramp선형설계(난형)가 마우스 선택만으로 가능

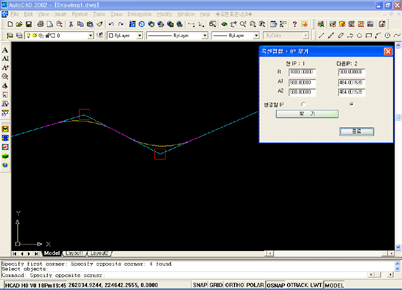

    곡선을 접합하고자 할 때, 곡선반경을 고정시키고 클로소이드 값을 찾아 곡선 접합 가능

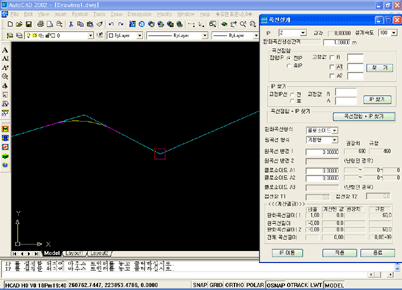

    IP측선을 고정하여 인접한 IP간의 곡선을 접합시킬 수 있음
    IP와 곡선을 수정할 때 CAD 화면에 실시간으로 보여줌으로 원하는 위치에 IP를 수정할 수 있음

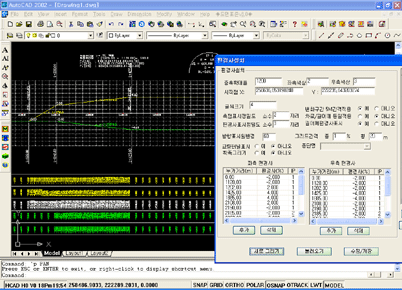

    편경사도를 작성하여 주며, 작성된 편경사도를 보고 변곡점만을 수정하면 편경사도 및 횡단설계에 자동 반영됨.

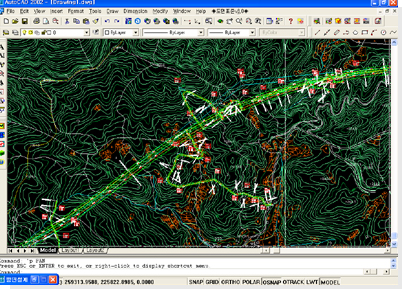

     수치 지형을 배경에 놓고 평면설계

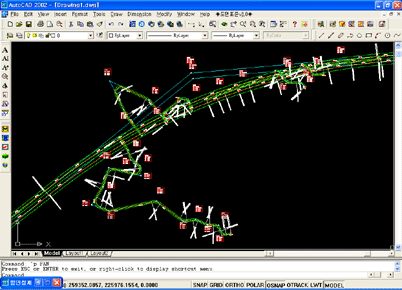

    발파영향권기능으로 보안대상의 위치정보를 입력한 후 적용공법별(암파쇄굴착공법, 정밀진동제어발파, 진동제어(중.소규모), 일반발파등)이격거리를 산정 가능
    IP설정방법이 다양함(화면에 직접지정, PL라인읽기, TEXT파일 불러오기, 직접입력)

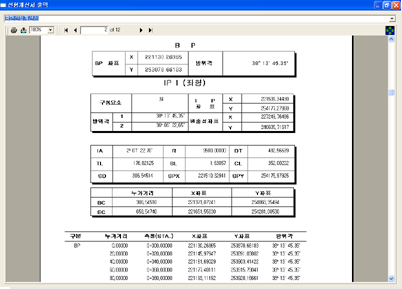

     선형계산서 출력

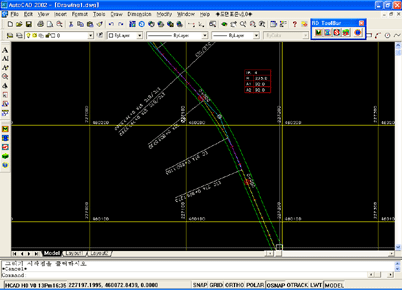

    평면도 그리기 및 좌표 전개도
