     개략적인 종단계획을 자동으로 계획하여 개략횡단 및 토공량을 산출하여 개략공사비를 산출 할 수 있습니다. 평면과의 조화 지장물의 위치등을 미리 종단면도 상에 그려 놓고 규정에 위해 VIP를 쉽게 설치할 수 있습니다.
교량 터널등의 설치가 간편하고 쉽게 이동하므로 구조물의 설치가 용이합니다. 철도 도면 포맷에 맞는 양식으로 종단면도를 그려주므로 수작업이 최소화 되었습니다.

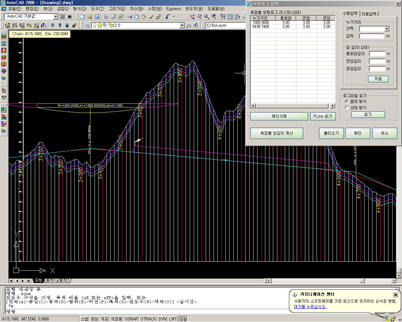

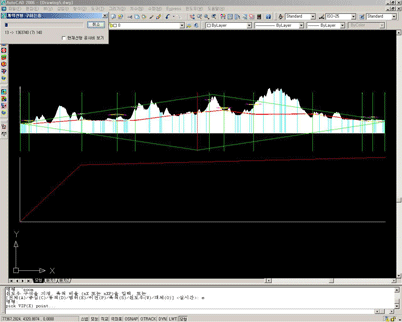

    개략 종단계획 자동화 및 개략 공사비 산출

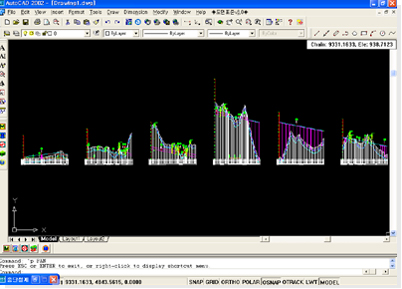

    종단에서 종,횡단 동시 보기 가능

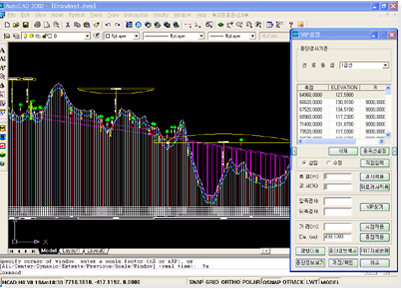

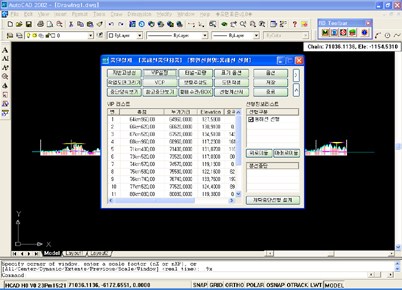

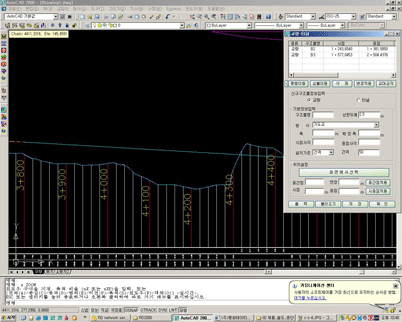

     VIP설치가 편리(화면에 직접지정, 측점/계획고, 경사/길이 등 여러 가지 방법으로 설정 가능)

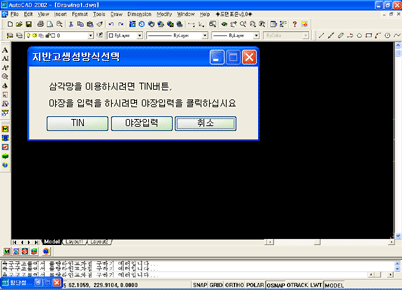

    틴파일에 의한 종.횡단 지반고 자동 계산 (측량데이타 사용가능)

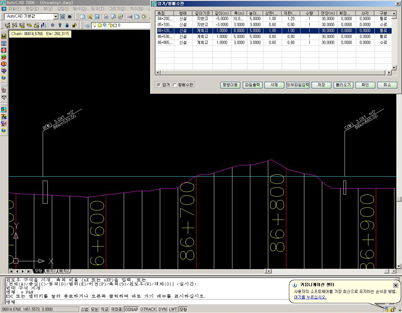

    터널, 교량설치 간편
    횡배수관 설치 간편

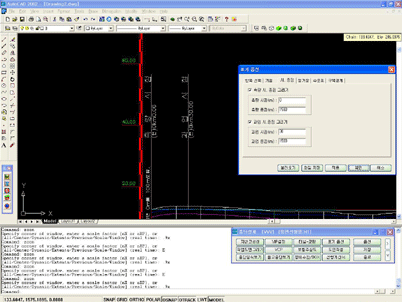

     종단면도 임의 길이 분할 가능

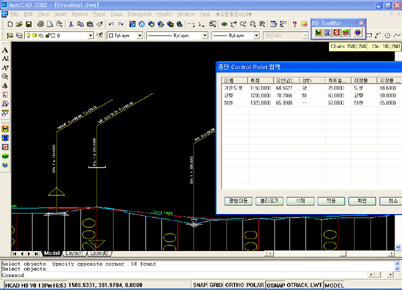

    지장물 위치 및 표기 가능(VCP 기능)

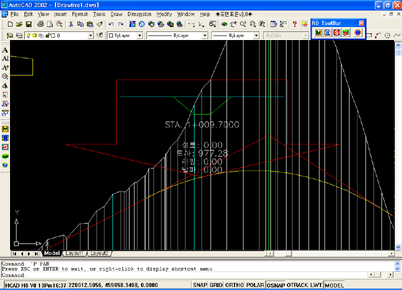

     정측점이 아닌 임의 측점의 계획고, 지반고, 성절고, 종단경사등 조회 가능

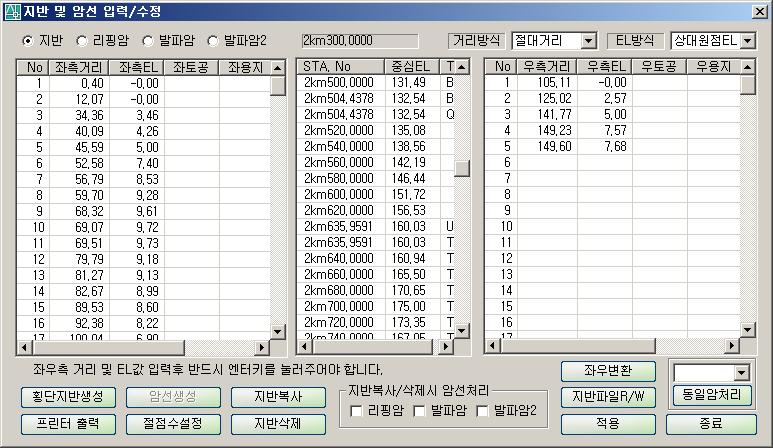

    철도 선형 중심의 보오링 주상도에 의한 암선의 표시 방법과 보오링 주상도를 삼각망으로 생성하여 종횡측으로 보관하여 그려 주는 방식이 있음.
     측량 시종점, 과업시종점, 정거장, 수준표, 구역경계 도면 표기
