도로/철도 RDBIM V.1 주요내용 (RD-SmartPro대비)

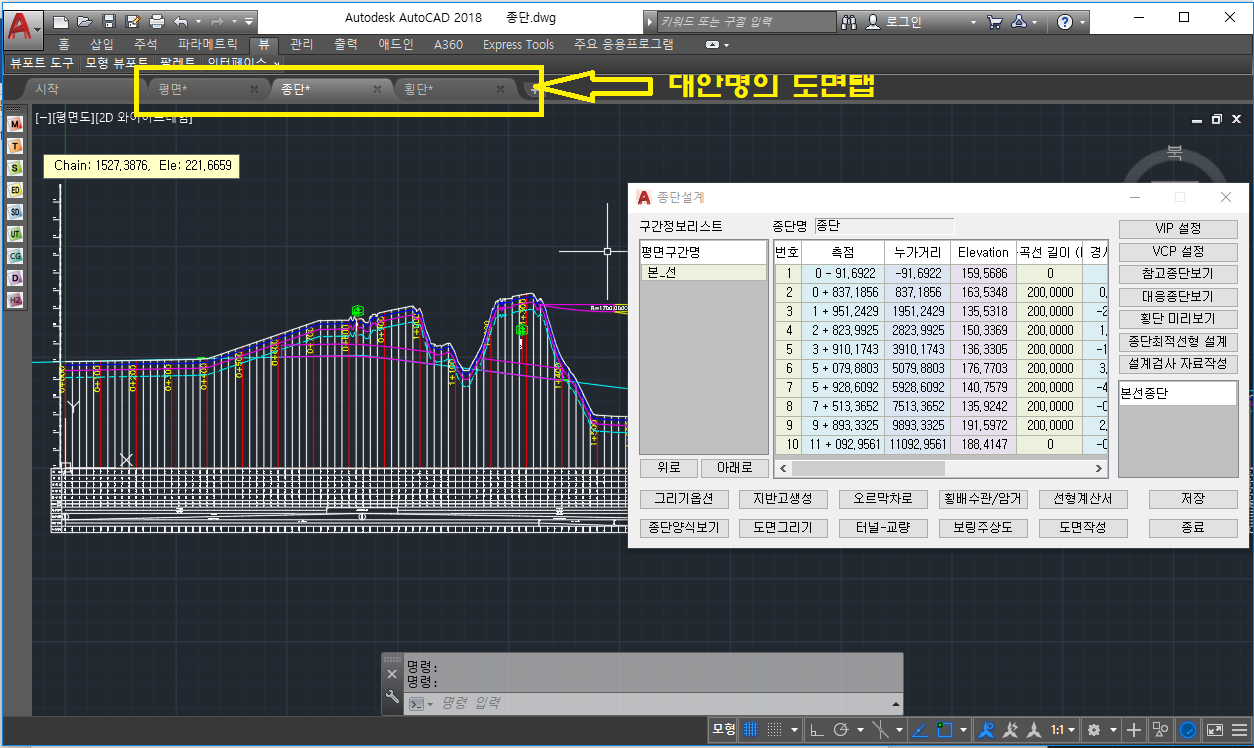

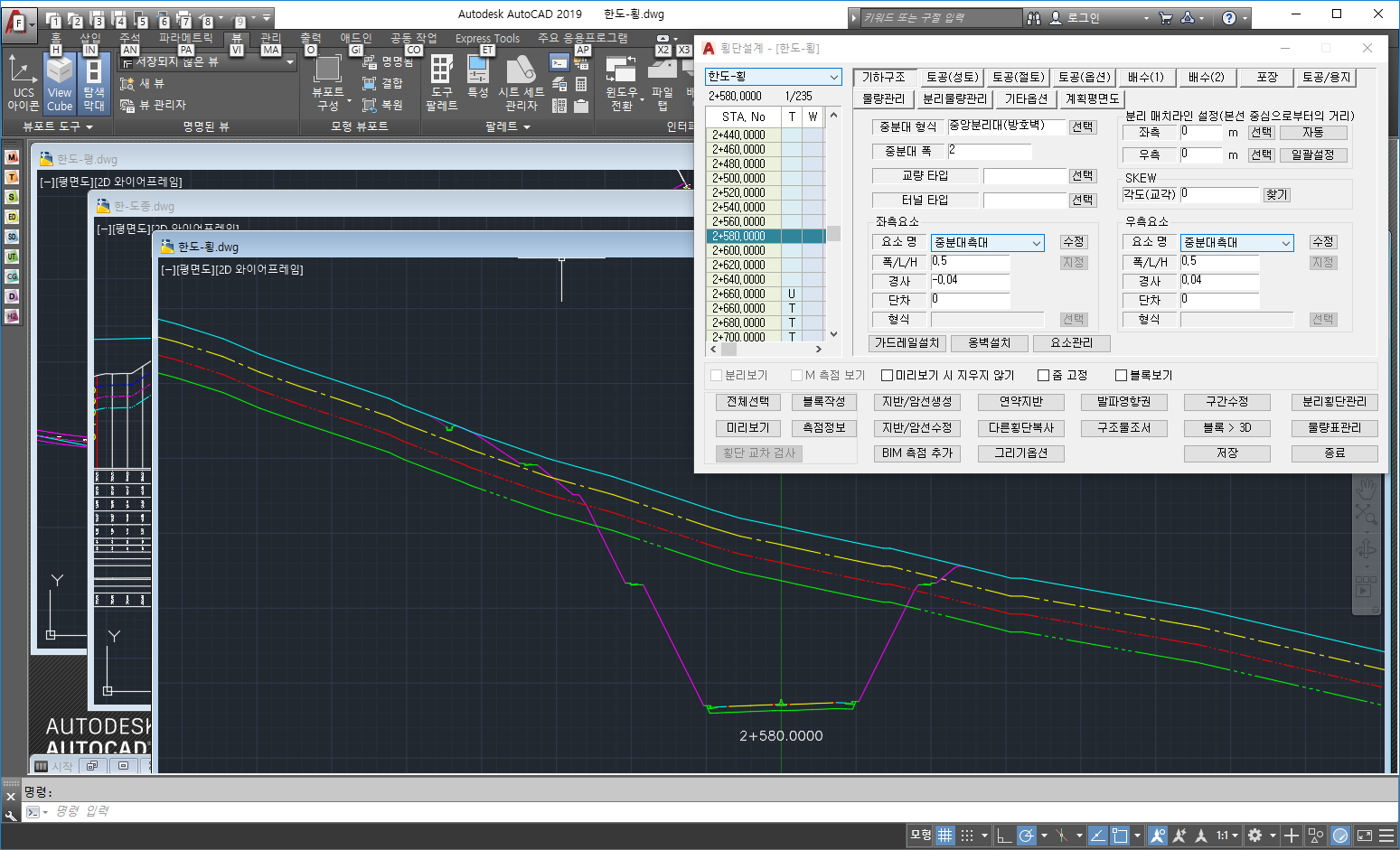

1. 다중도면 활용
평면/종단/횡단 대안명과 도면탭 이름이 동일하게 생성된다.
해당 도면탭을 클릭시 해당대안 다이어로그창이 나타나 작업이 가능하게 되고, 다중화면에서 동시에 평면/종단/횡단 작업을 수행하고 결과를 확인할 수 있다.
- 평면/종단/횡단 동시작업
- 평면수정시 종단과 횡단에서 수정결과를 즉시 확인 할 수 있다.
2. 암별 Tin 3D면 생성
- 『지형/암선 삼각망 생성』에서 보링데이타 입력 후 암별 3차원 면을 생성하여 볼 수 있다.
3. 평면설계

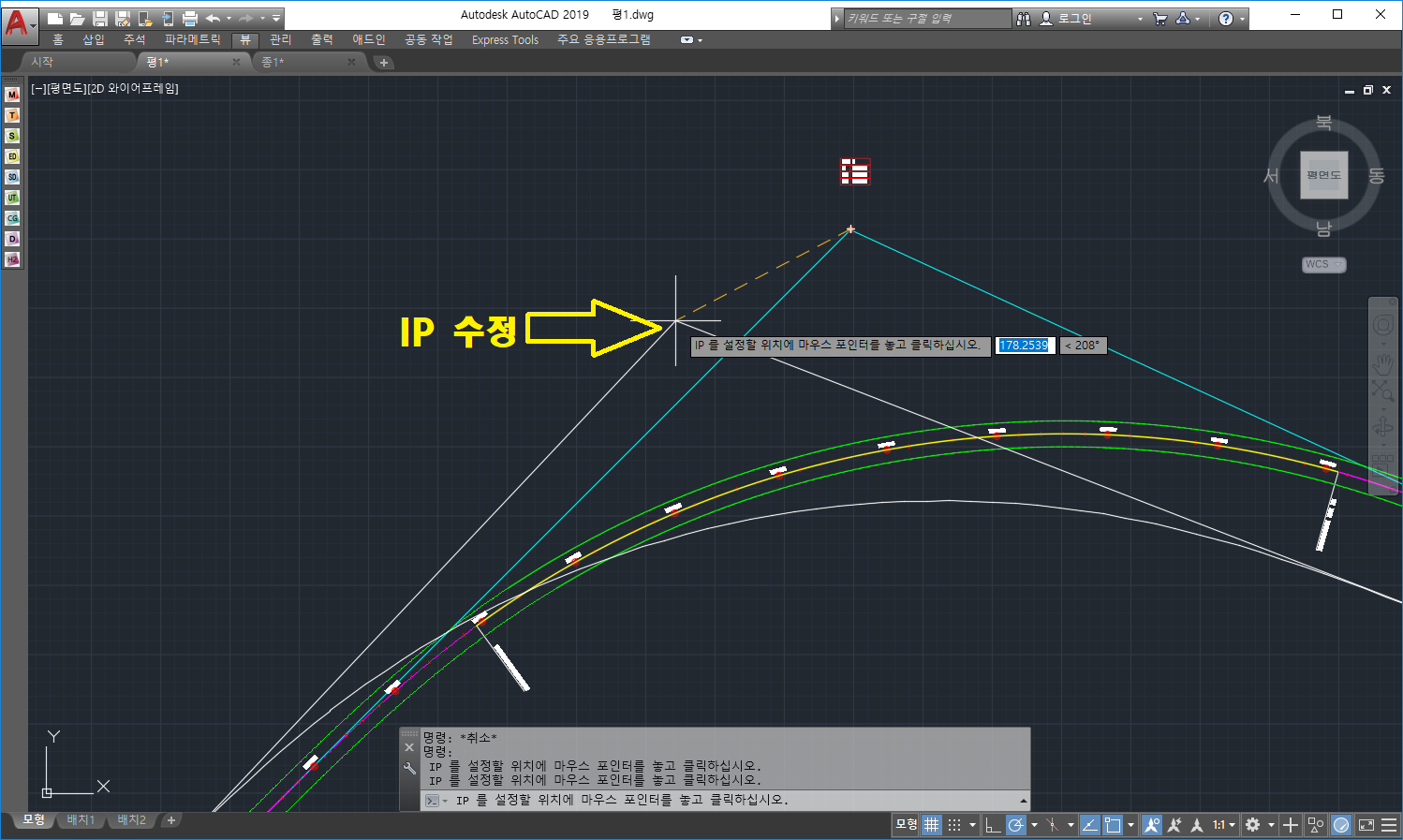

1) IP 수정시에 실시간 화면 변경
- IP를 수정 할 때 IP를 움직이면 실시간으로 IP Line과 원곡선, 완화곡선의 변화되는 모습이 표시된다.

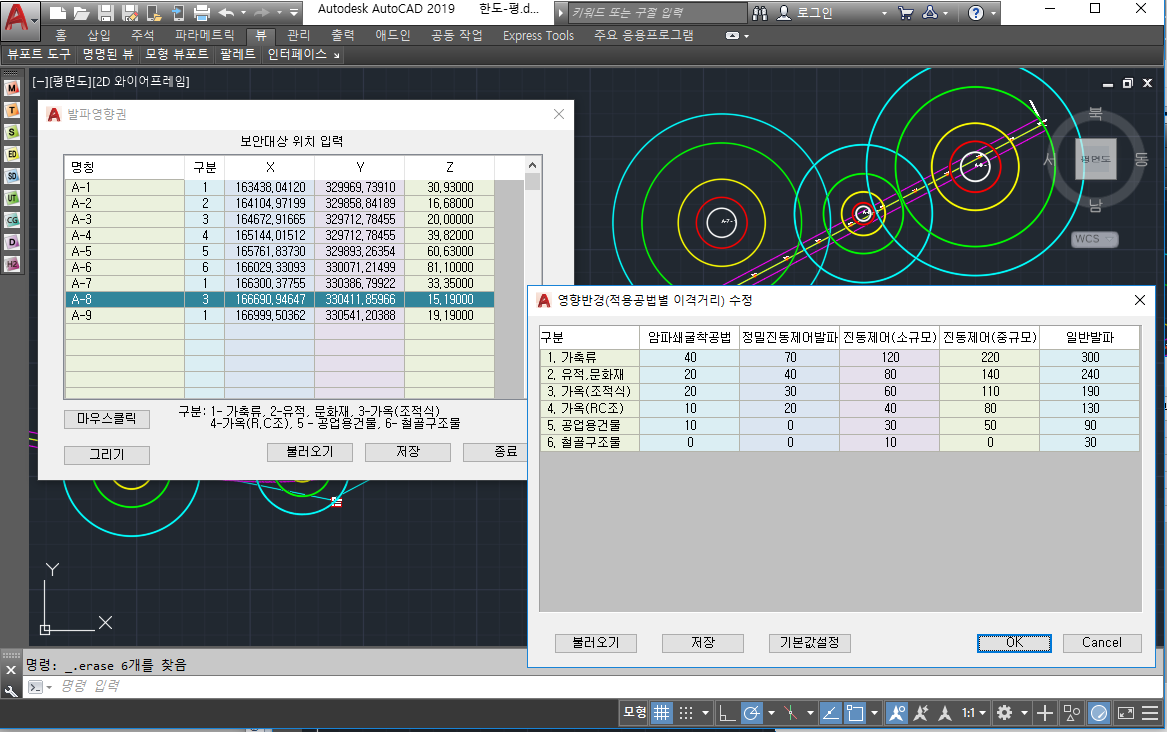

2) 발파영향권 보완
- 횡단에서 발파영향권에 적용될 진동규제기준별 영향반경(이격거리 값)을 입력하면, 평면에서 발파영향권을 그리면 반영되어 그려진다.
- 그 결과는 횡단면에 자동 반영 된다.

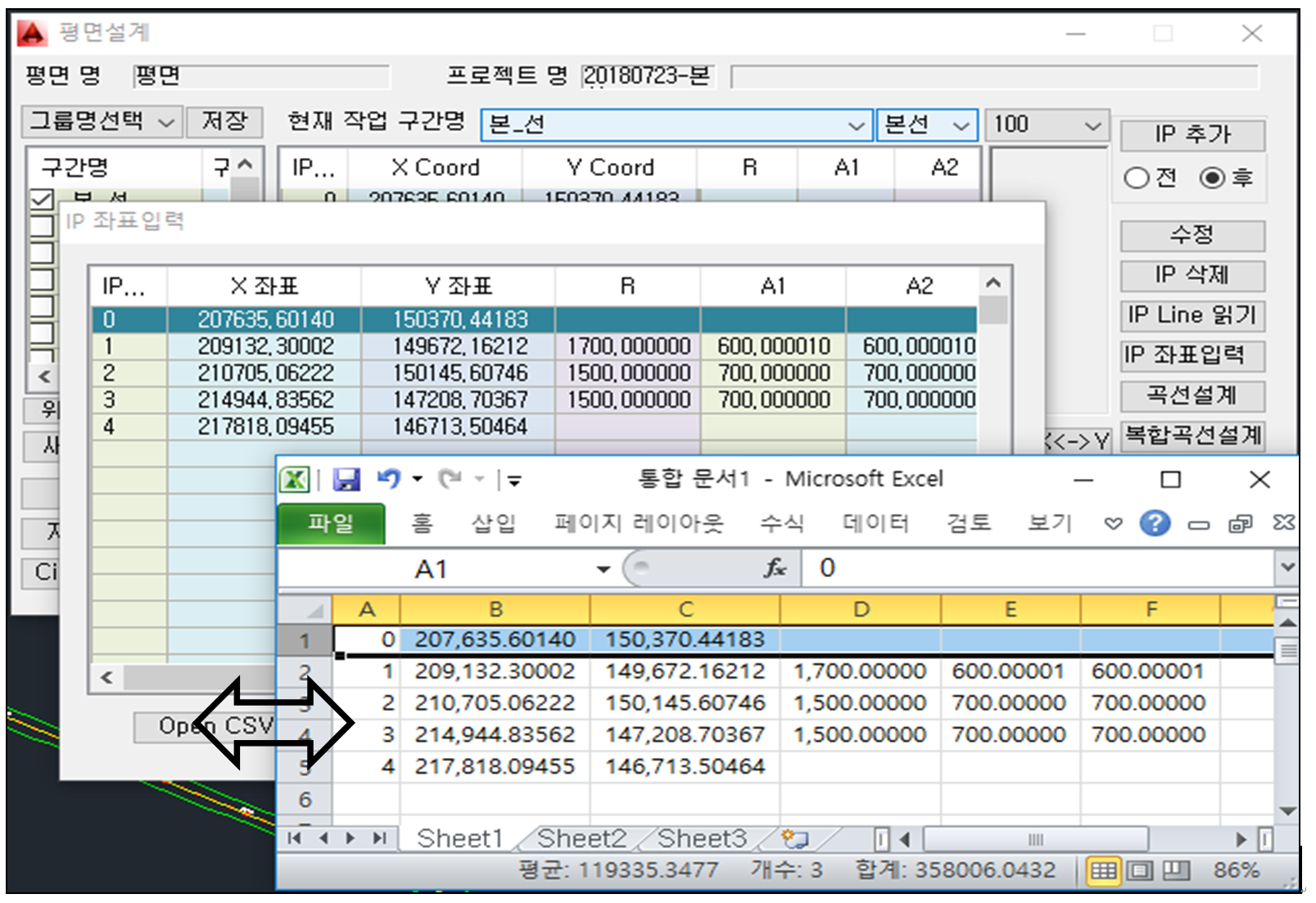

3) IP좌표입력
- RD의 IP좌표입력 입력창과 엑셀 연동 호완 (Ctrl+C, Ctrl+V, 이용 copy & paste)
- 입력창의 DATA를 엑셀에서 입력 및 수정하여 블록복사 후 다시 입력창에 붙여넣기로
입력작업을 완료할 수 있다.
<※ RDBIM의 거의 모든 창에 적용되어 있다(계속추가예정)>

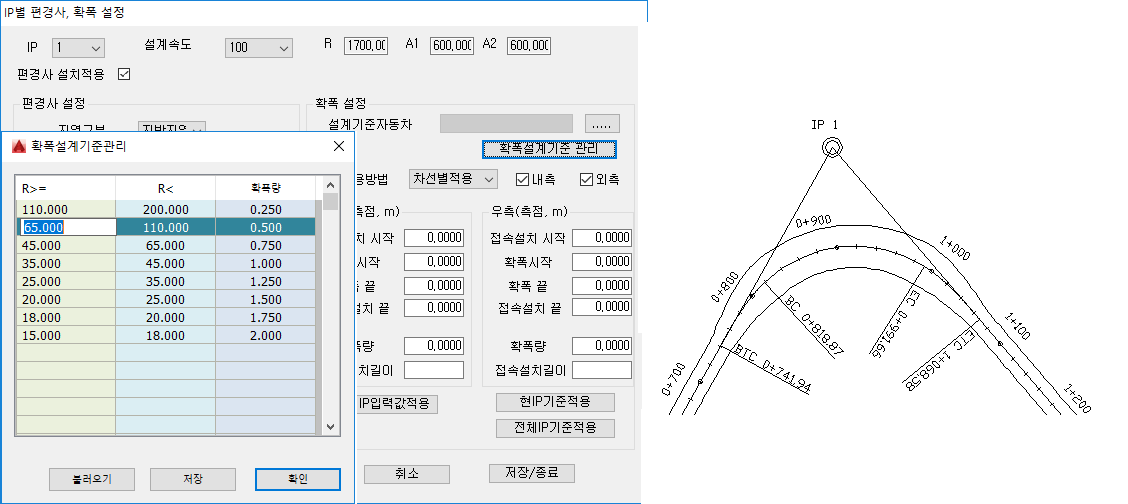

4) 화폭설정 기능보완
- 확폭구간, 확폭량 등을 설계기준에 맞게 수정하여 적용 시킬 때, 『확폭설계기준관리』
창에서 값을 수정한 후 사용할 수 있다.

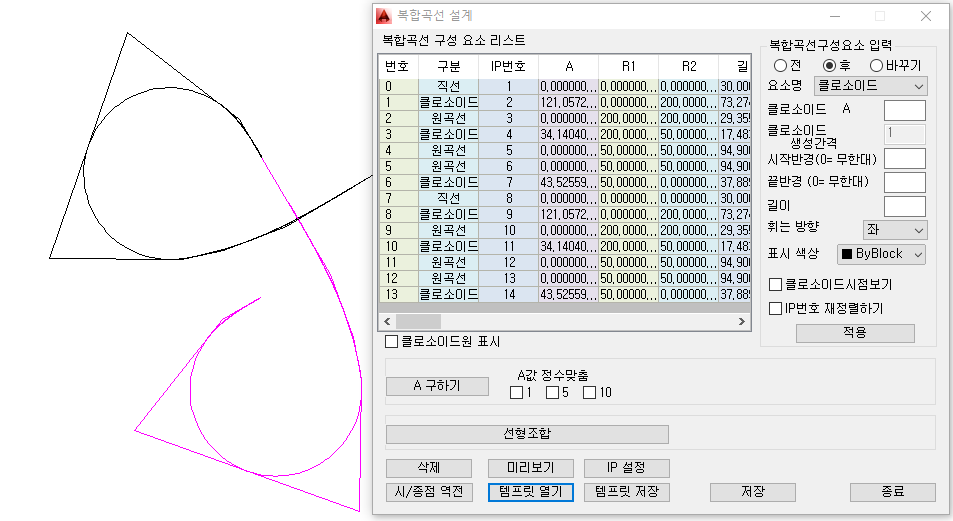

5) 복합곡선설계 램프 템프릿 활용저장
- 기존 템프릿 및 각 램프 TYPE별 템플릿을 저장하여 사용할 수 있다
- 템플릿열기를 하면,
복합곡선의 구성요소( IP, A ,R1,R2,길이 등)가 함께 다이어로그창에 표시되며, 수정하여
바로 사용 가능하다.
(사용자가 개인 라이브러리를 구성하여 편리하게 사용가능) - 템프릿이 그려지는 위치나 방향을 수정하려면 시작요소를 원하는 시작방향으로 추가 또는 변경하면 된다.

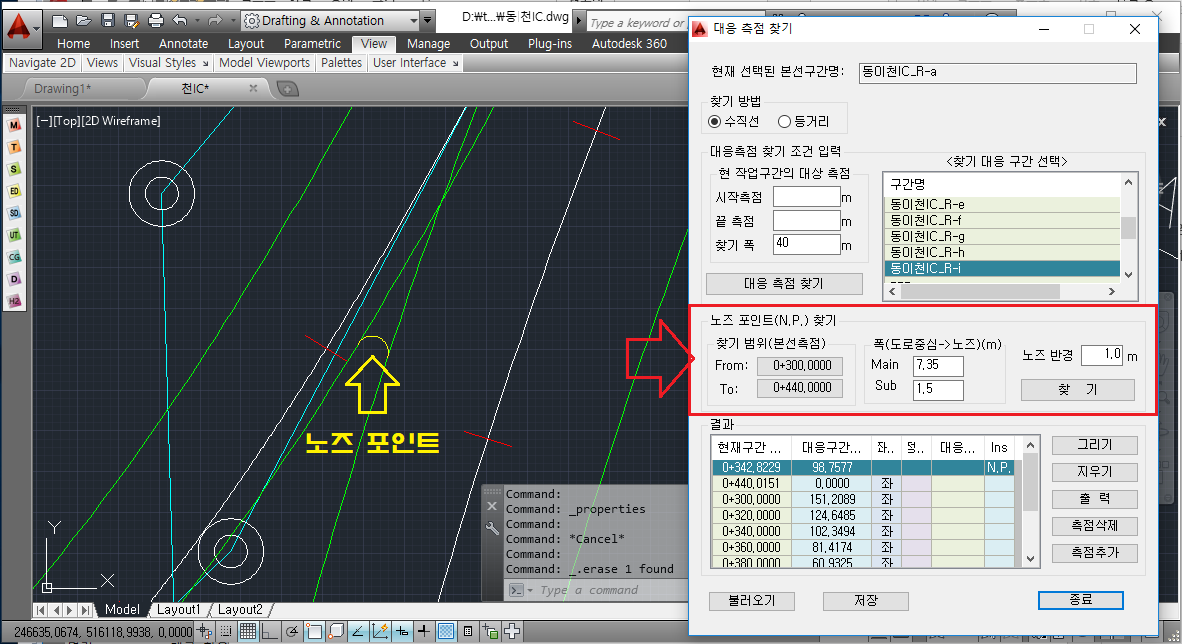

6) 복합곡선 노즈포인트 찾기 기능
- 분리차로의 노즈포인트를 쉽게 찾을 수 있으며, 횡단에 자동반영 된다.
- 노즈포인트를 찾게 되면 노즈포인트를 구성하는 두 선형의 해당 대응측점이 자동으로
찾아지며 횡단 분리차로설계시에 적용된다.

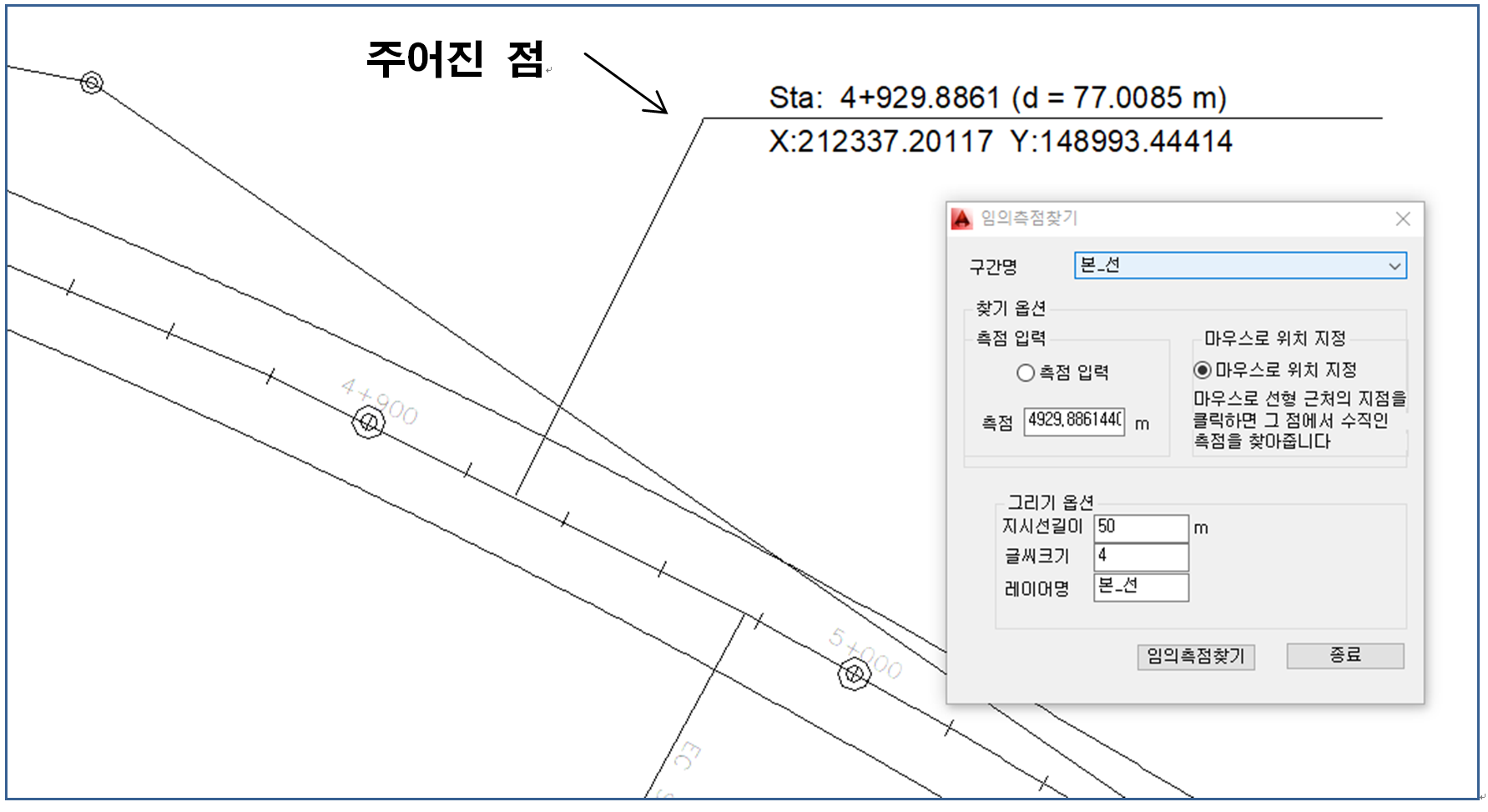

7) 임의 측점찾기 기능보완 (마우스로 위치지정)
- 선형근처 또는 선형상의 포인트가 주어졌을 때, 주어진 점에서 선형에 수직선을 내려 만나는 선형의 측점을 찾아 표시해 준다.
4. 종단설계

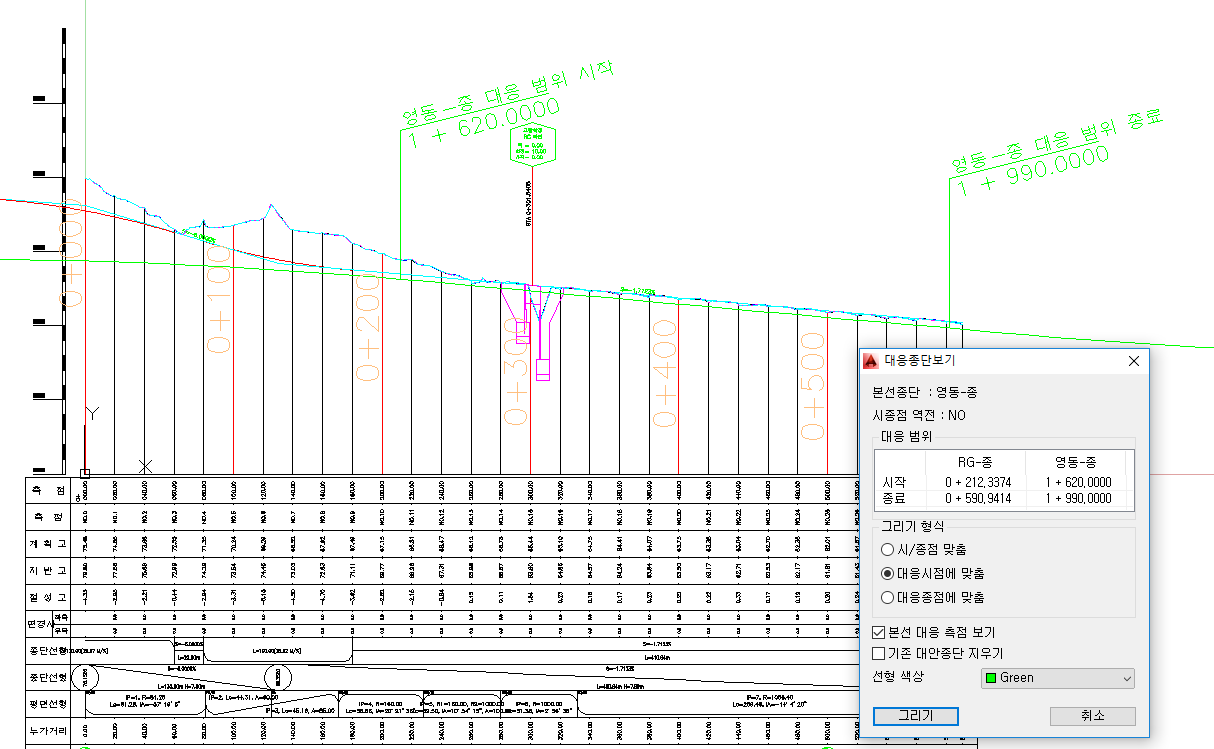

1) 대응종단보기 보완 (측점 맞춤 – 앞, 뒤, 앞뒤기준)
- 분리차로가 있을때, 대응 선형의 종단을 표시하여 종단설계 참조 할 수 있다.

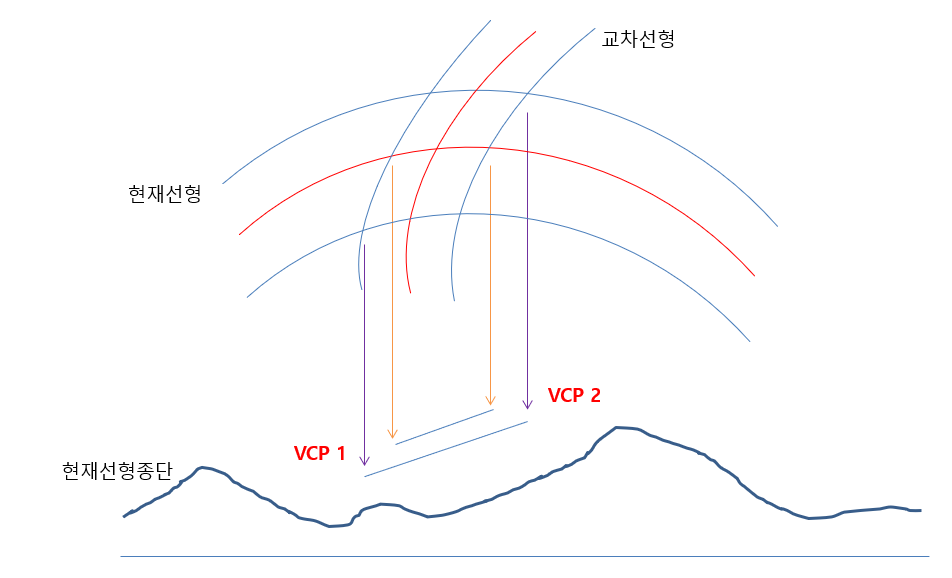

2) 종단면도에 선형교차점 자동 찾아 VCP생성 (종단 VCP에 자동 입력됨)
- 평면에서 종단계획이 되어있는 선형교차점을 찾아서 종단도상에 교차선형의 도로폭, 편경사,계획고를 고려한 VCP가 종단면도에 자동으로 생성된다.
- 생성된 2개의 VCP는 종단VCP로 자동 저장된다.

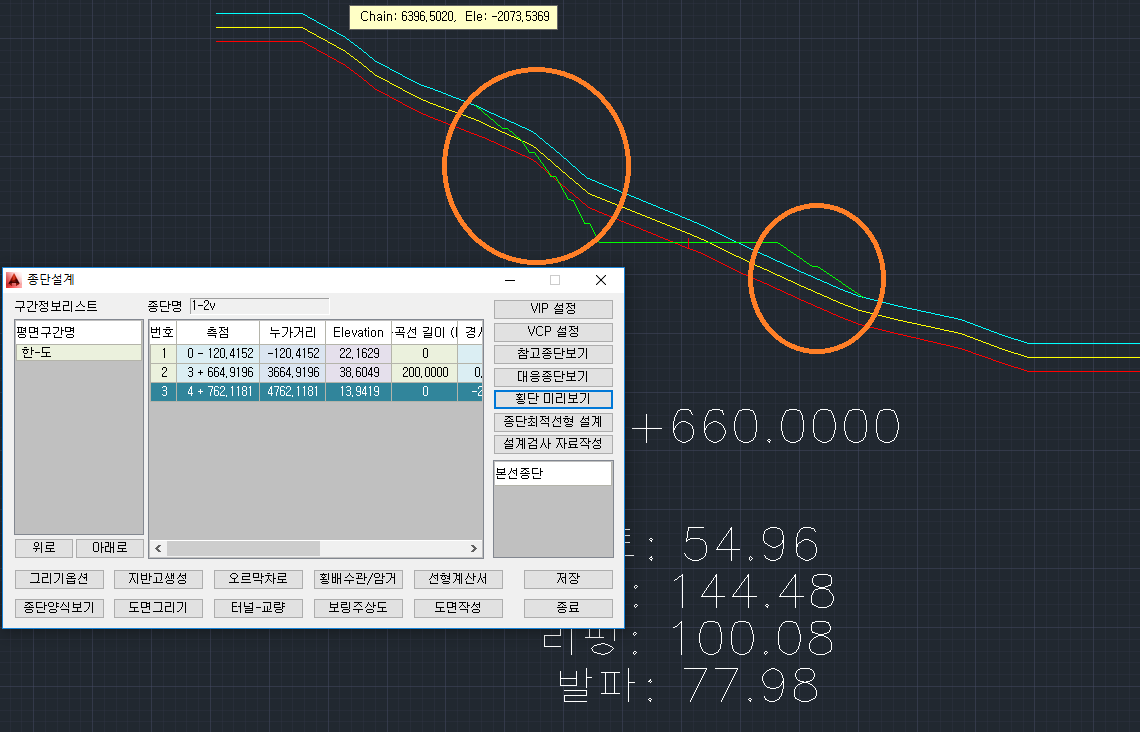

3) 횡단미리보기 보완
- 종단설계에서 전체횡단미리보기를 실행할 때, 평면 표준횡단 도로폭적용, 암별 사면경사
적용 및 소단이 설치되어 횡단을 표현한다.

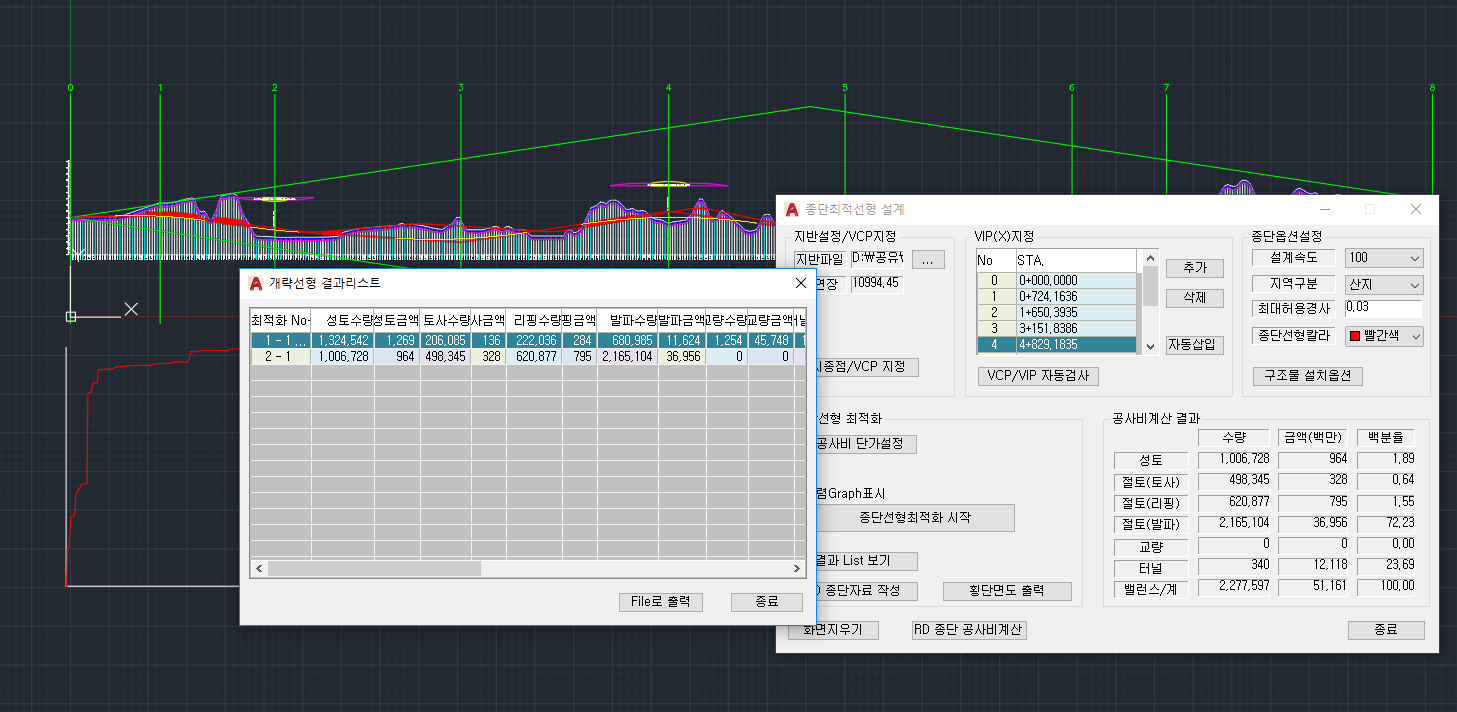

4) 종단 최적화
- 종단선형 최적화는 종단설계시 입력된 VCP를 적용 가능하며, 횡단면도 출력을 보완하여 소단설치, 암별 사면경사를 적용하여 횡단이 그려진다.
- 15Km이하의 선형만 적용이 가능하다.
- RD에서 직접설계한 선형을 불러와 공사비를 계산할 수 있으며, 최적화된 선형과 비교해볼 수 있다.
- VIP 수정/추가, VCP추가, 공사비단가수정 등을 통하여 여러 개의 시나리오를 가지고
최적대안을 구하여 비교할 수 있다.

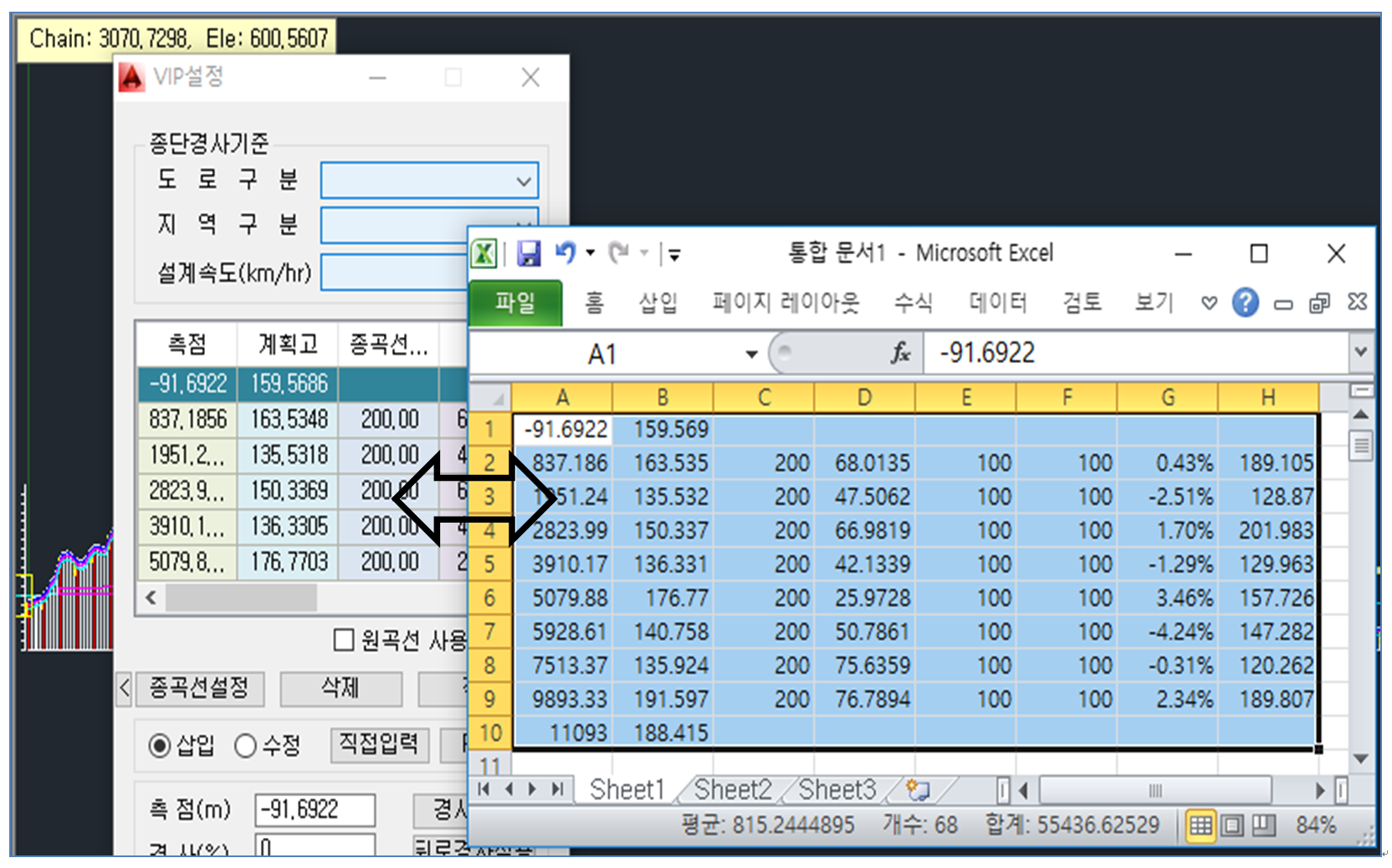

5) VIP 설정
- RD의 VIP설정 입력창과 엑셀 연동 호완 (Ctrl+C, Ctrl+V, 이용 copy & paste)

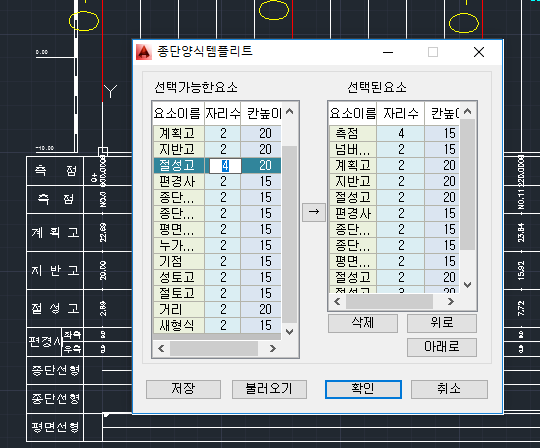

6) 종단양식 템플리트 보완
- 각 요소이름별 소숫점자리, 칸높이 설정 할 수있다.

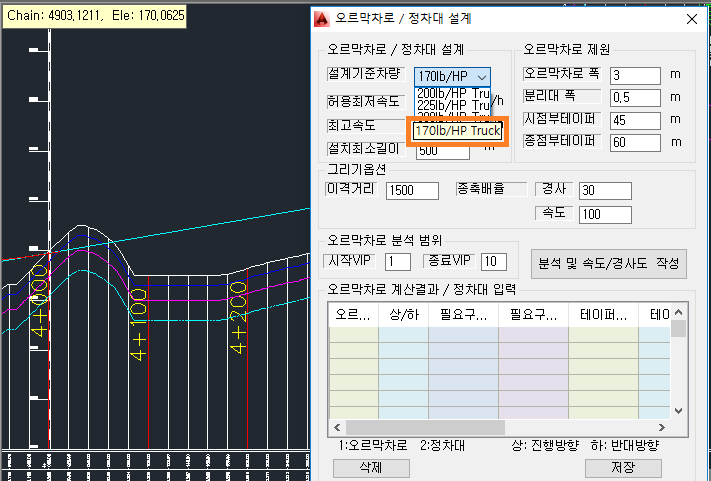

7) 오르막차로 설계조건 추가
- 오르막 차로의 설계조건 부분에서 설계기준 170lb/HP트럭(2013년 도로용량편람)차량에 대해
분석 할 수 있다.

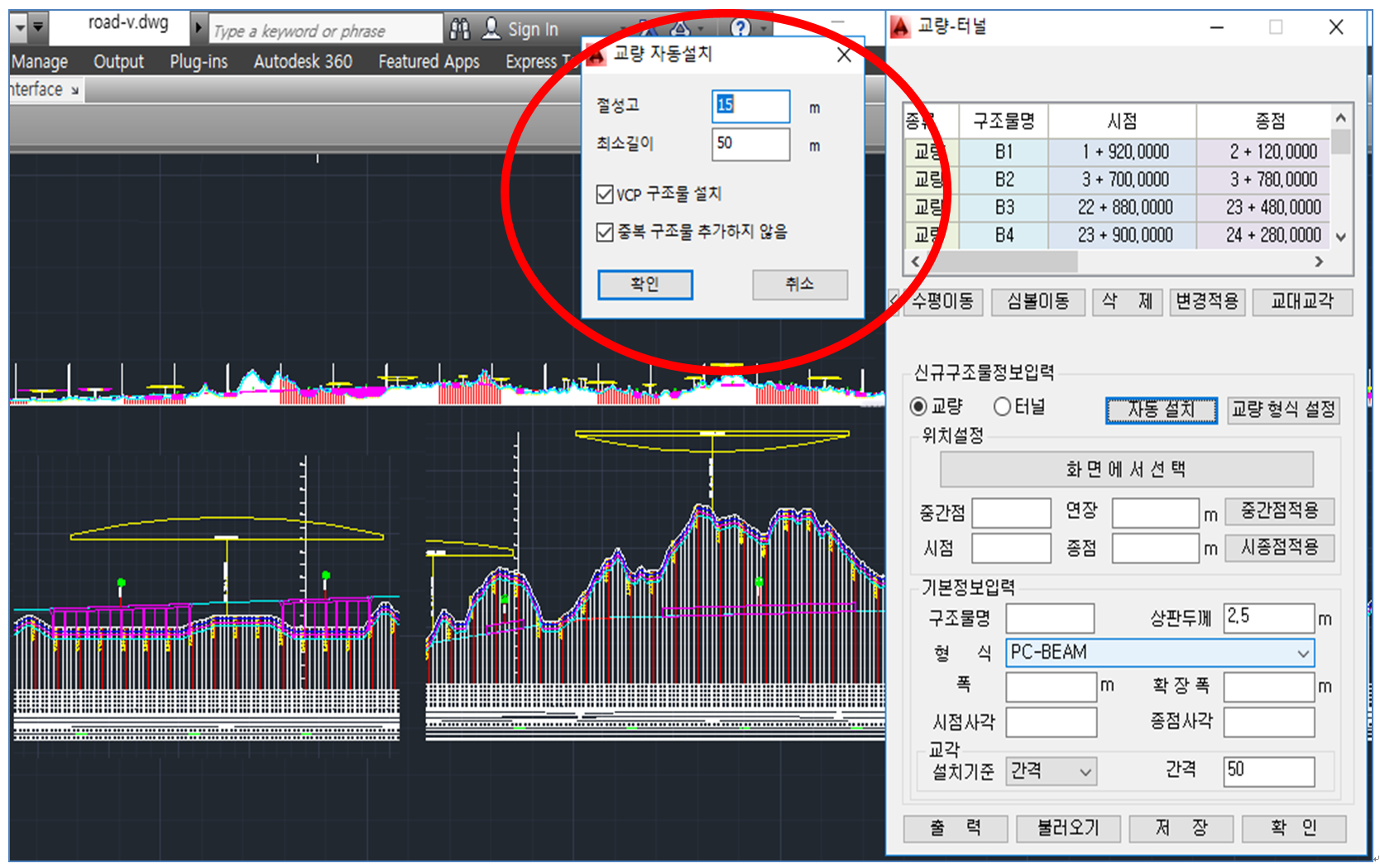

8) 구조물 자동설치
- 교량/터널의 자동설치기능으로 교량/터널 설치조건인, ‘절성고’와 ‘최소길이’를 입력하고 ‘VCP 구조물설치’와 ’중복 구조물 추가하지 않음’을 선택하면,
- 지반고와 계획고를 고려하여 설정값 기준으로 교량/터널이 종단면도에 자동으로 설치된다.
- VCP구조물 설치를 체크하지 않으면 종단VCP입력창에 입력된 VCP는 구조물설치시
무시된다.

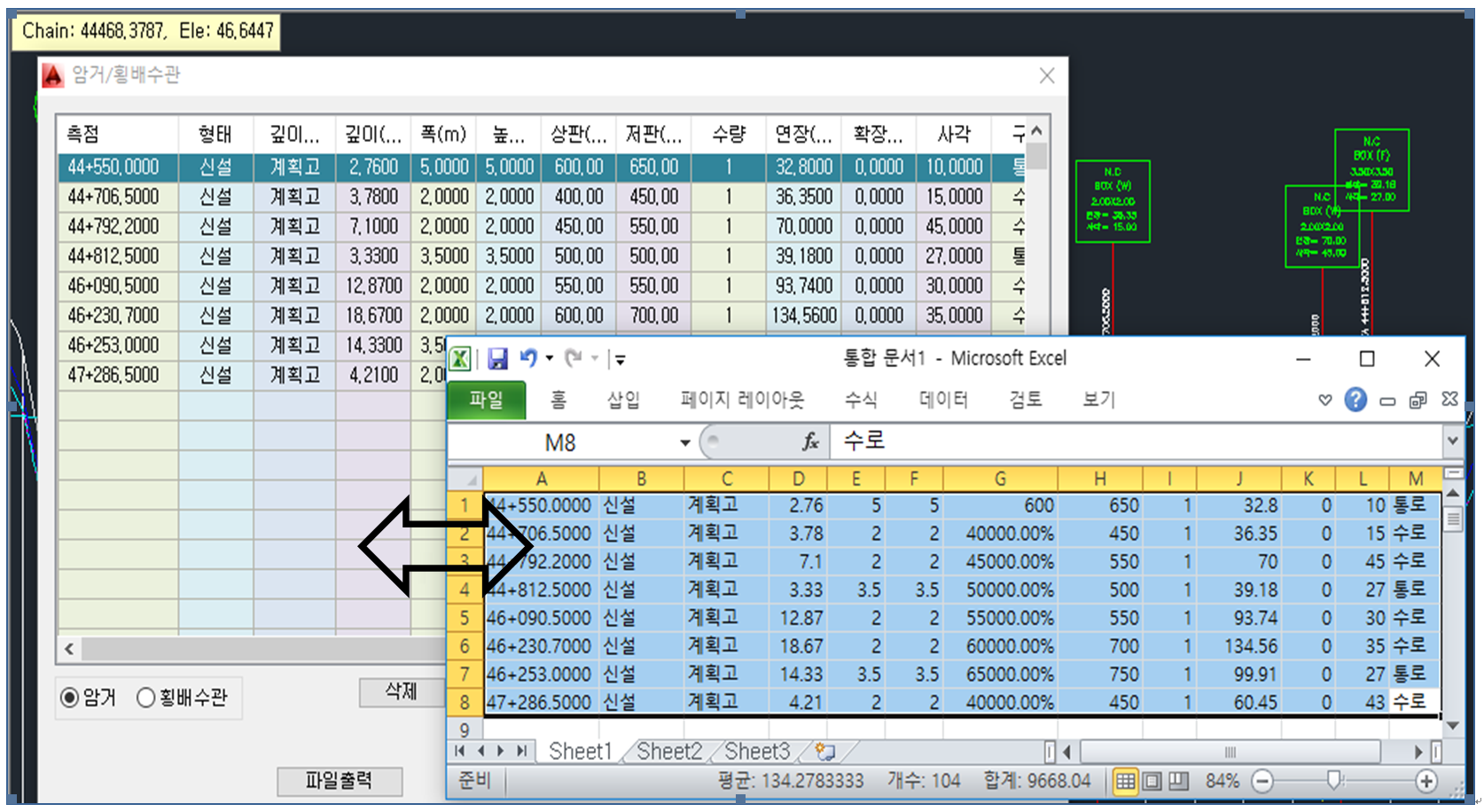

9) 횡배수관/암거 설정
- RD의 암거/횡비수관 입력창과 엑셀 연동 호완 (Ctrl+C, Ctrl+V, 이용 copy & paste)

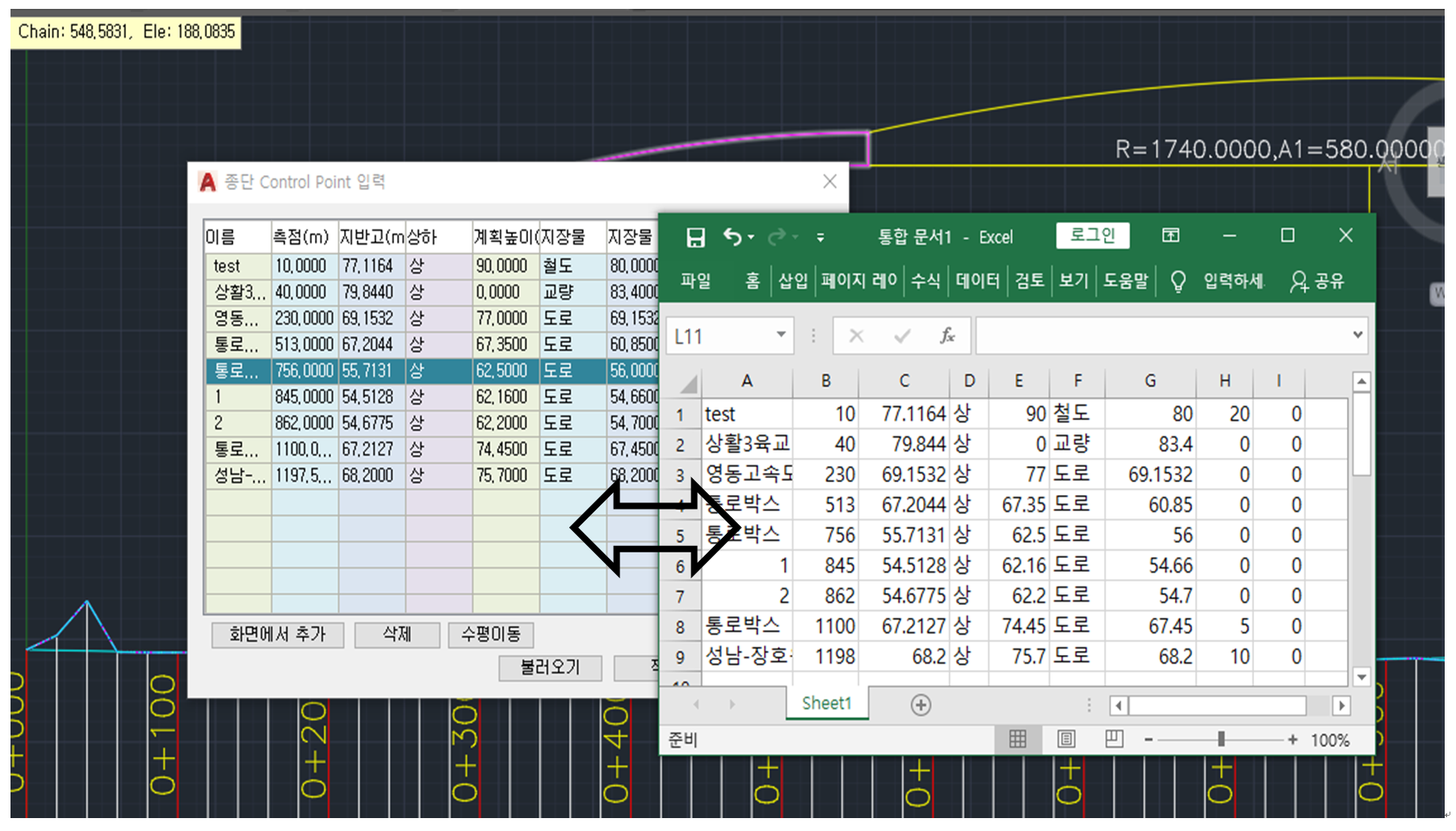

10) 종단 VCP 설정
- RD의 VCP입력 입력창과 엑셀 연동호완 (Ctrl+C, Ctrl+V, 이용 copy & paste)
5. 횡단설계

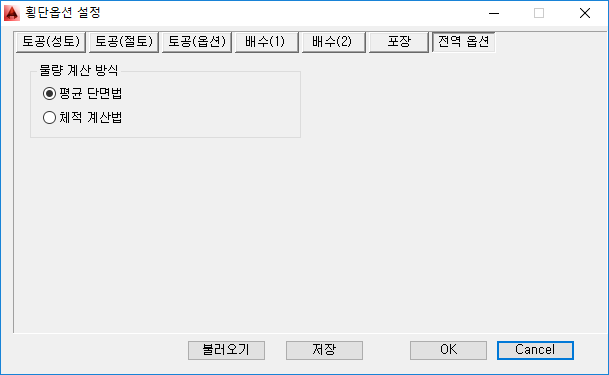

1) 물량계산방식을 평균단면법/체적계산법 각각 실행하여 결과값을 비교
- 평균 단면법은 지금까지 적용된 계산방식이다.
- 체적 계산법은 횡단을 최소단위로 끊어서 적분을 이용한 체적계산을 적용한 것이다.
물량표에는 정측점으로 합해져서 보인다.

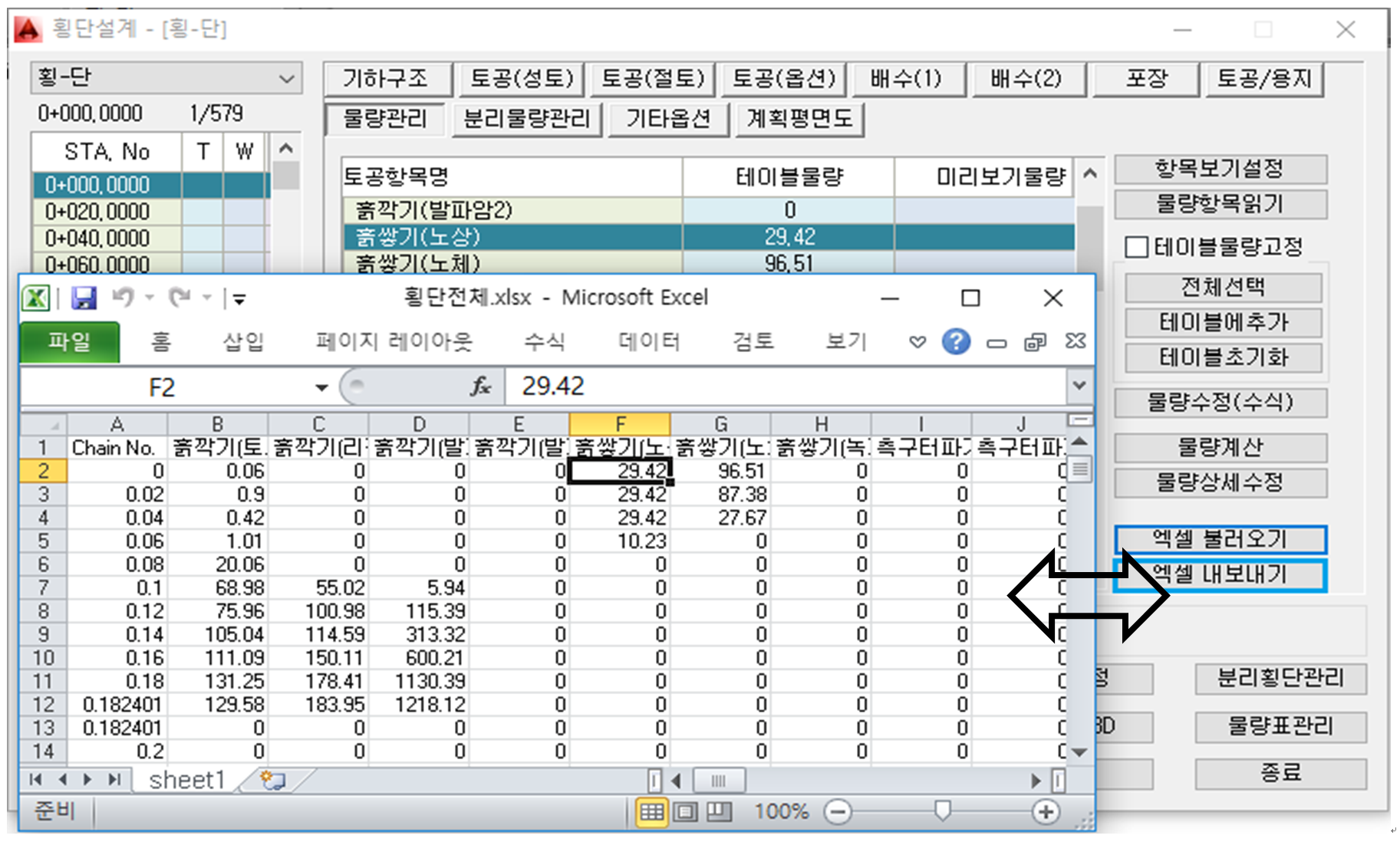

2) 물량관리 엑셀 불러오기/내보내기
- 횡단의 물량 테이블 전체를 엑셀에서 확인 및 보완하여 사용할 수 있다.

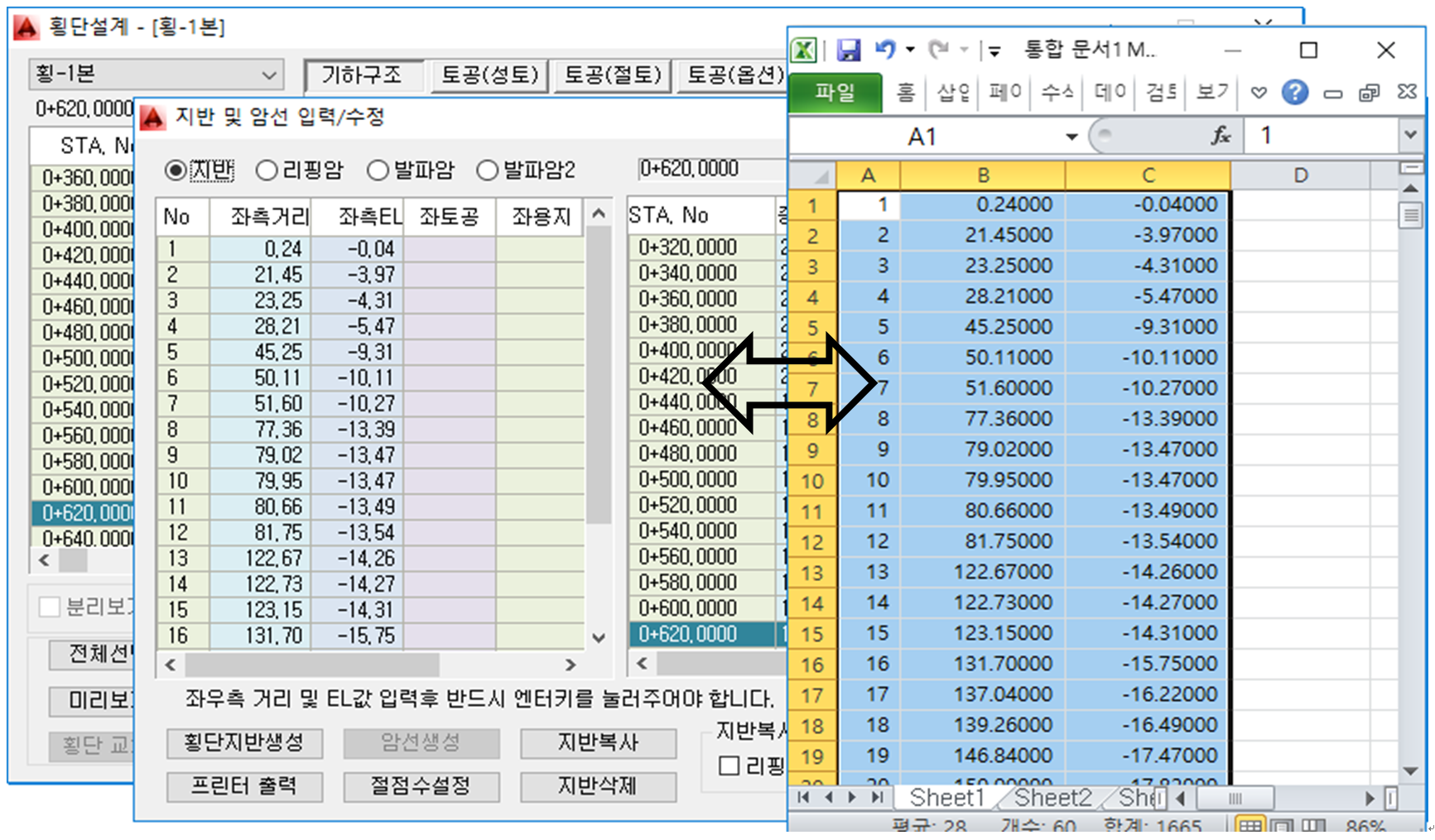

3) 지반 및 암선 입력/수정
- RD의 지반 및 암선 입력창과 엑셀 연동 호완 (Ctrl+C, Ctrl+V, 이용 copy & paste)

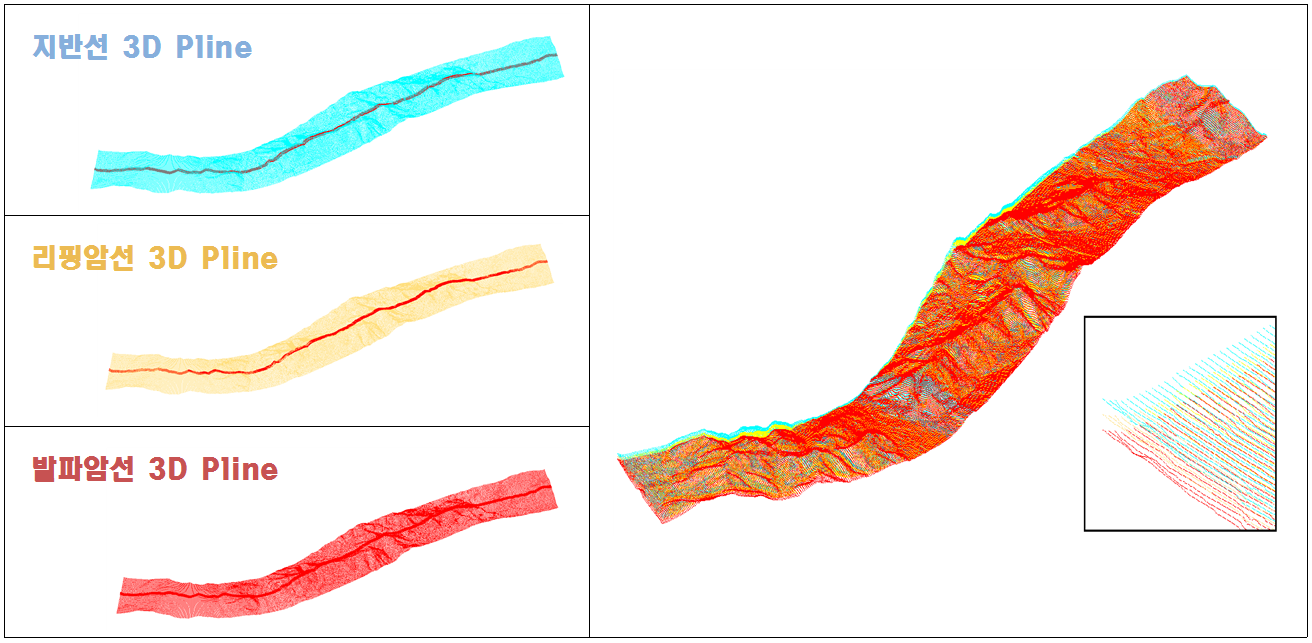

4) 절점수설정에서 각 암별 3D폴리라인 그리기 기능 추가
- 전체 측점을 도로 중심선을 기준으로 횡단면폭의 지반/리핑/발파암별
3D 폴리라인을 생성하여 활용할 수 있다.

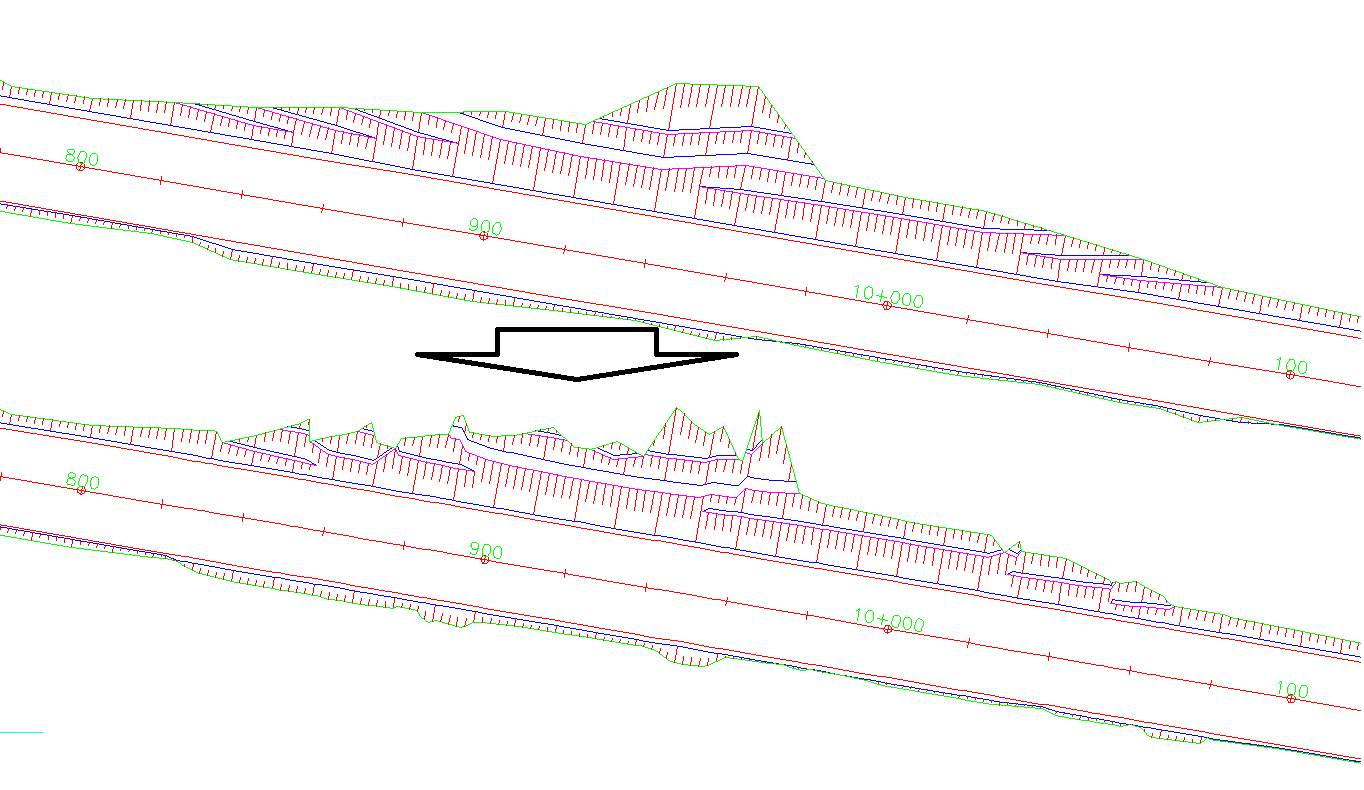

5) BIM측점 추가
- 지형을 분석하여 횡단면의 요소가 변하는 횡단측점을 자동 추가하므로, 지형의 변화를 최대한 정교하게 반영할 수 있다.
- (토공량산정, 계획평면도 그리기 등)

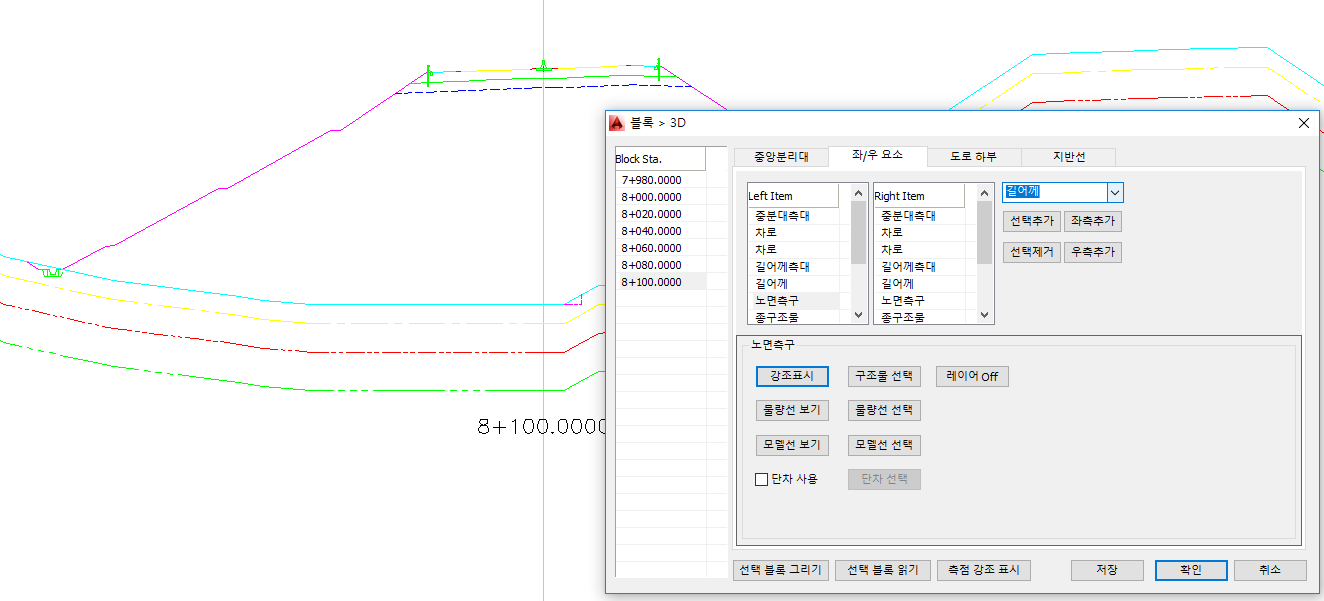

6) 블록 > 3D
- 횡단에서 블록측점으로 작성된 측점들을, 횡단요소를 세팅해 줌으로 계획평면도 및
3D 모델(BIM 모델), 3D 시뮬레이션 등에 반영 할 수 있게 한다.

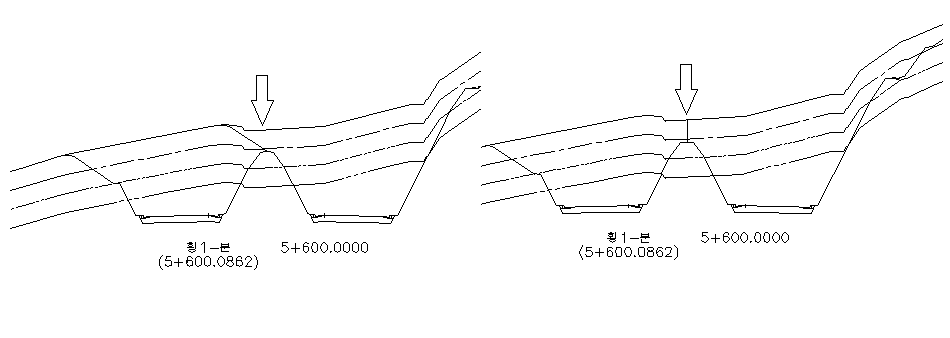

7) 매치라인 일괄설정
- 분리차로에서 메치라인을 『매치라인설정』창에 측점별로 입력하여 일괄처리할 수 있다.
- 계획평면도그릴때 본선과 램프를 겹침없이 같이 그릴 수 있다.

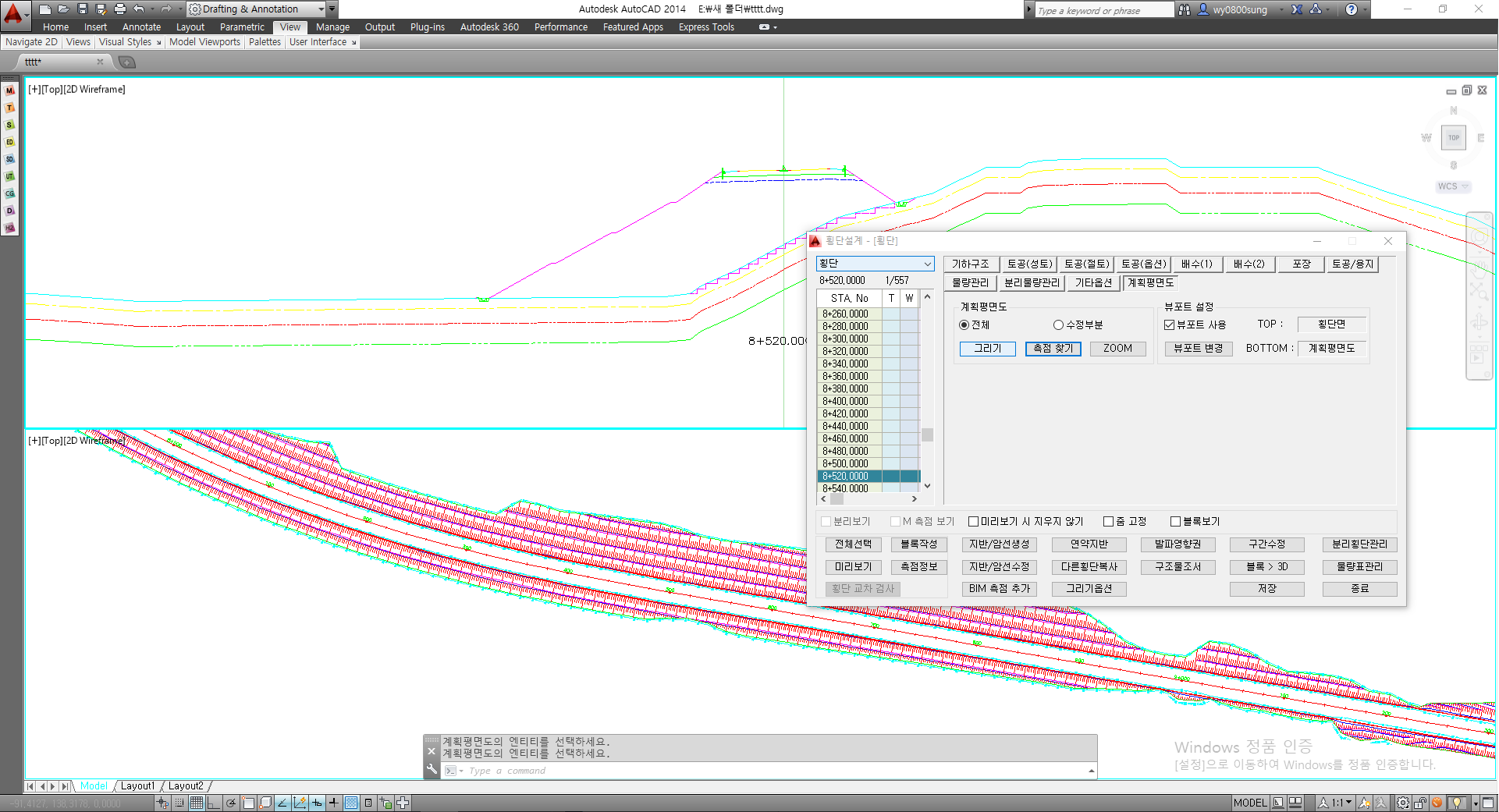

8) 횡단설계에서 횡단면 수정시 계획평면도가 자동수정
- 캐드화면을 계획평면도와 횡단면의 2개 뷰를 통하여 동시작업 및 확인이 가능하다.
- 횡단면의 수정작업 중에도 계획평면도의 『수정부분』 『그리기』를 클릭하면 지금까지
수정한 횡단면들의 내용이 계획평면도에 실시간으로 반영한다.

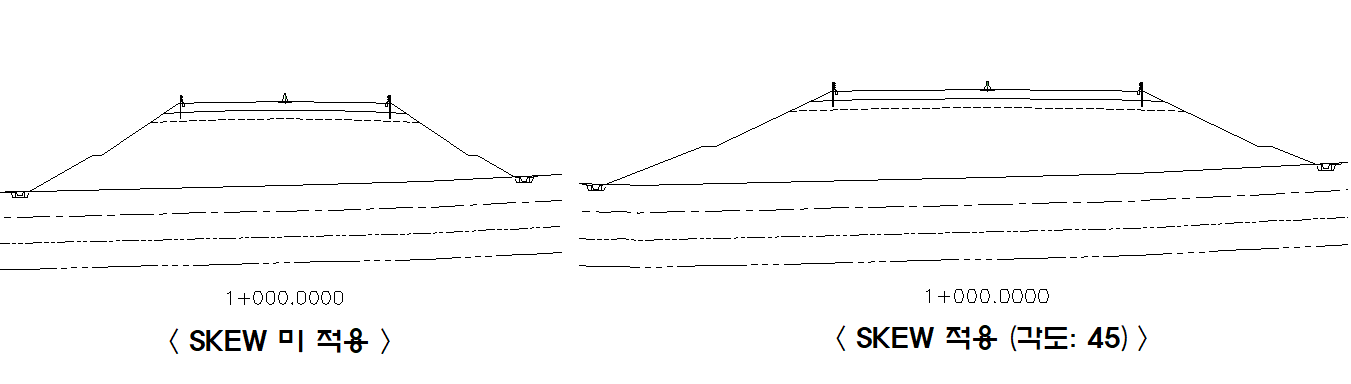

9) SKEW 횡단 그리기 보완
- 암거, 통로박스등을 위한 SKEW 횡단그리기시에 정밀한 skew 횡단을 그려준다.
6. BIM (Building Information Modelling) 및 3D Simulation

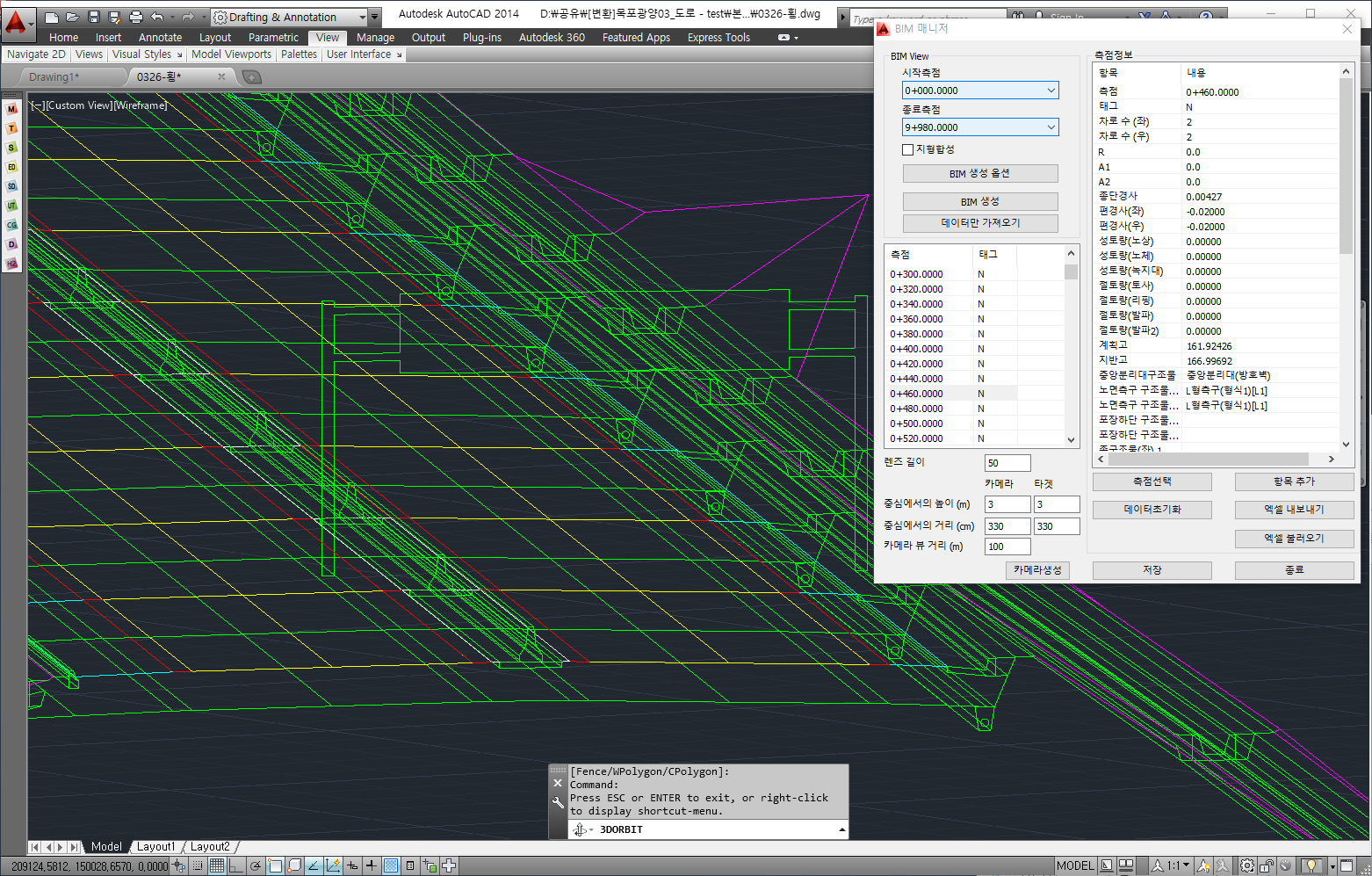

1) 정교한 토공구간 3차원모델링 가능(측구, 소단, 맹암거 등)
- 3D 모델상의 엔티티를 선택하면 해당측점의 관련 정보가 리스트상에 보여진다.

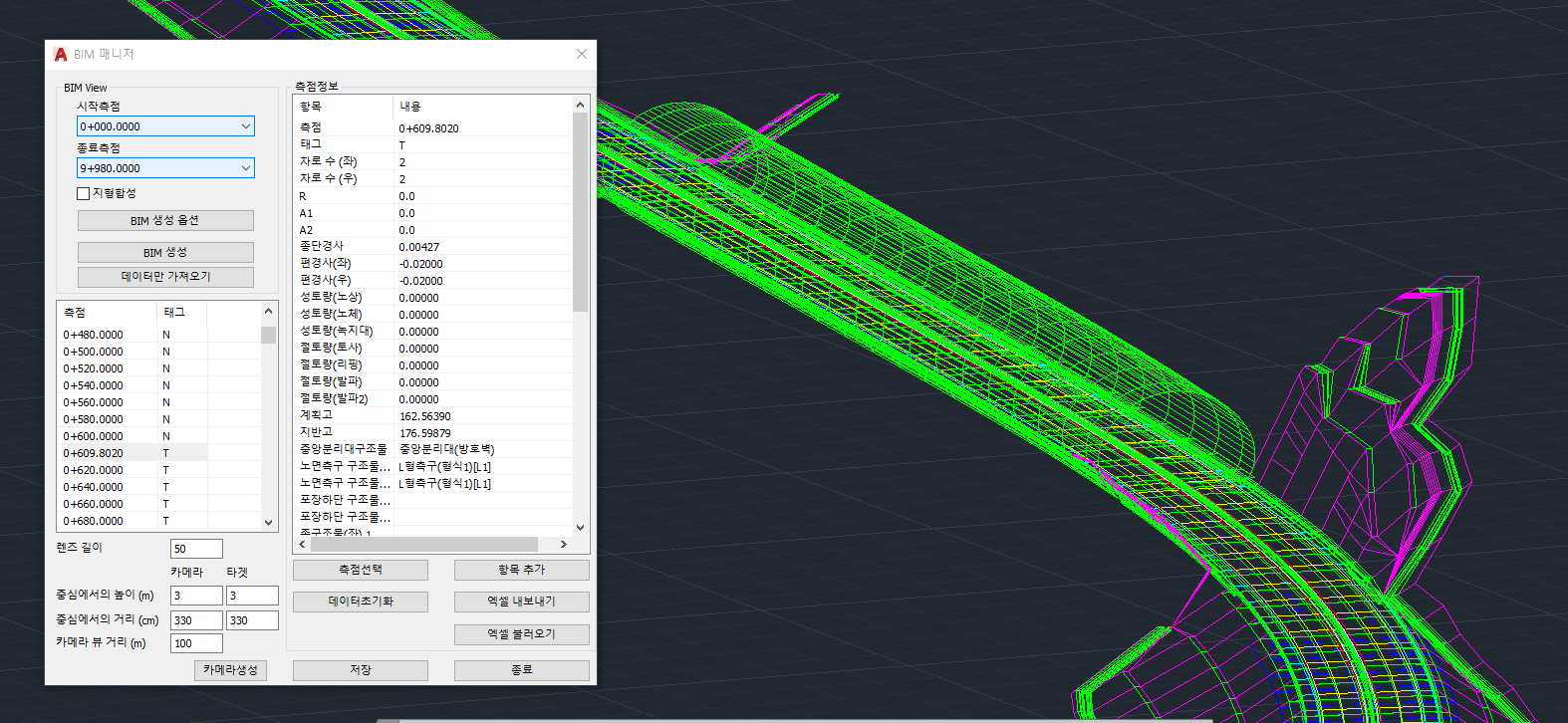

2) 터널설치
- 횡단설계에서 터널구간에 터널구조물을 설정하면 터널 시점에서 종점까지 3D 모델에 설정된 터널 구조물이 모양이 표현된다.

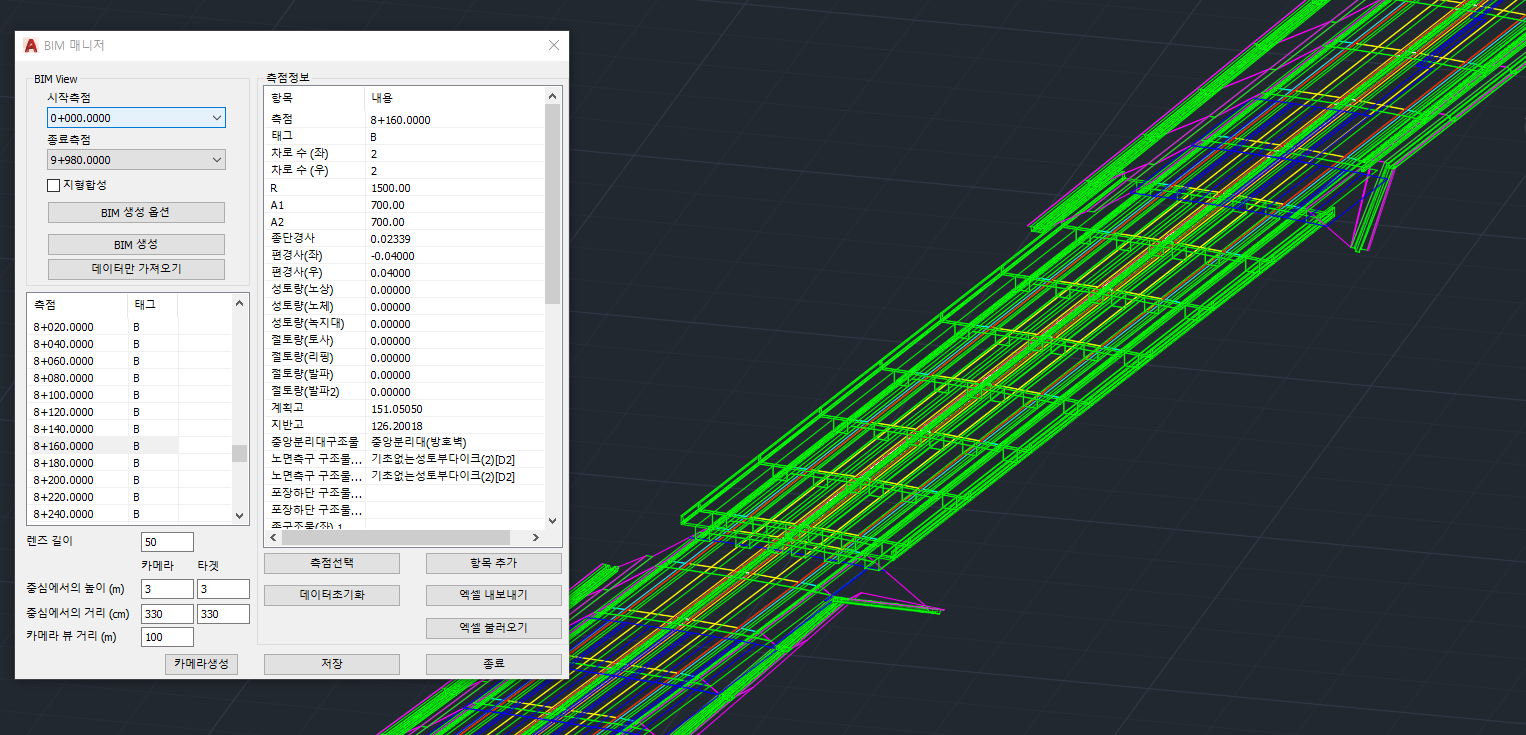

3) 교량설치 상부 (하부는 추후 보완)
- 횡단설계에서 교량구간에 교량구조물을 설정하면 교량 시점에서 종점까지 3D 모델에 설정된 교량 구조물 모양이 표현된다.

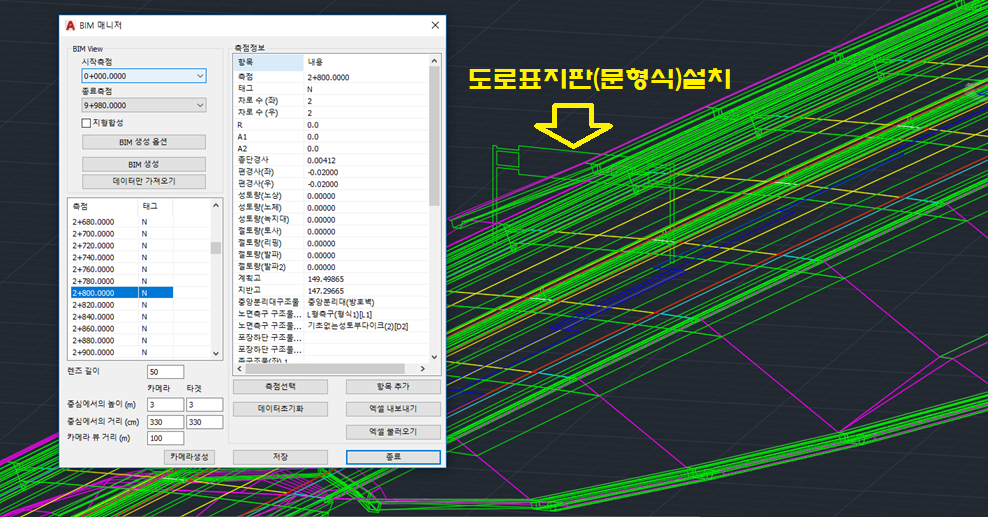

4) 표지판 등 기타 구조물 설치 (구조물 작성시에 세팅)
- 횡단설계에서 표지판 설치될 측점에 요소명 중 『종구조물』을 추가하고, 도로표지판 구조물을 해당 측점에 설정한다
- 3D 모델에 설정된 도로표지판 구조물 모양이 표현된다.

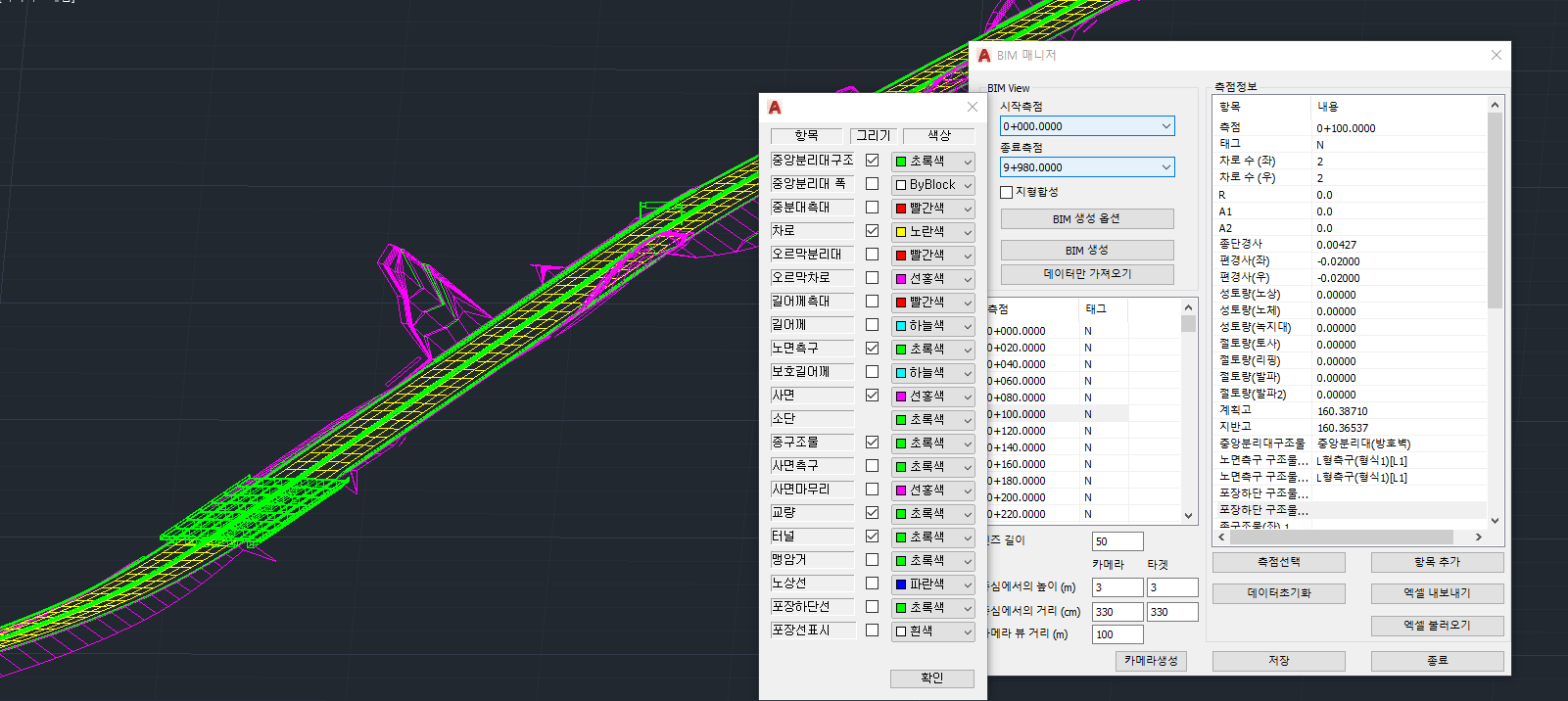

5) 필요한 요소만 선택 생성, 레이어 온오프로 요소 선별보기
- BIM 3D모델을 처음 CAD화면에 생성할 때, 필요한 요소만 선택하고 화면에 표시하여 확인할 수 있다.

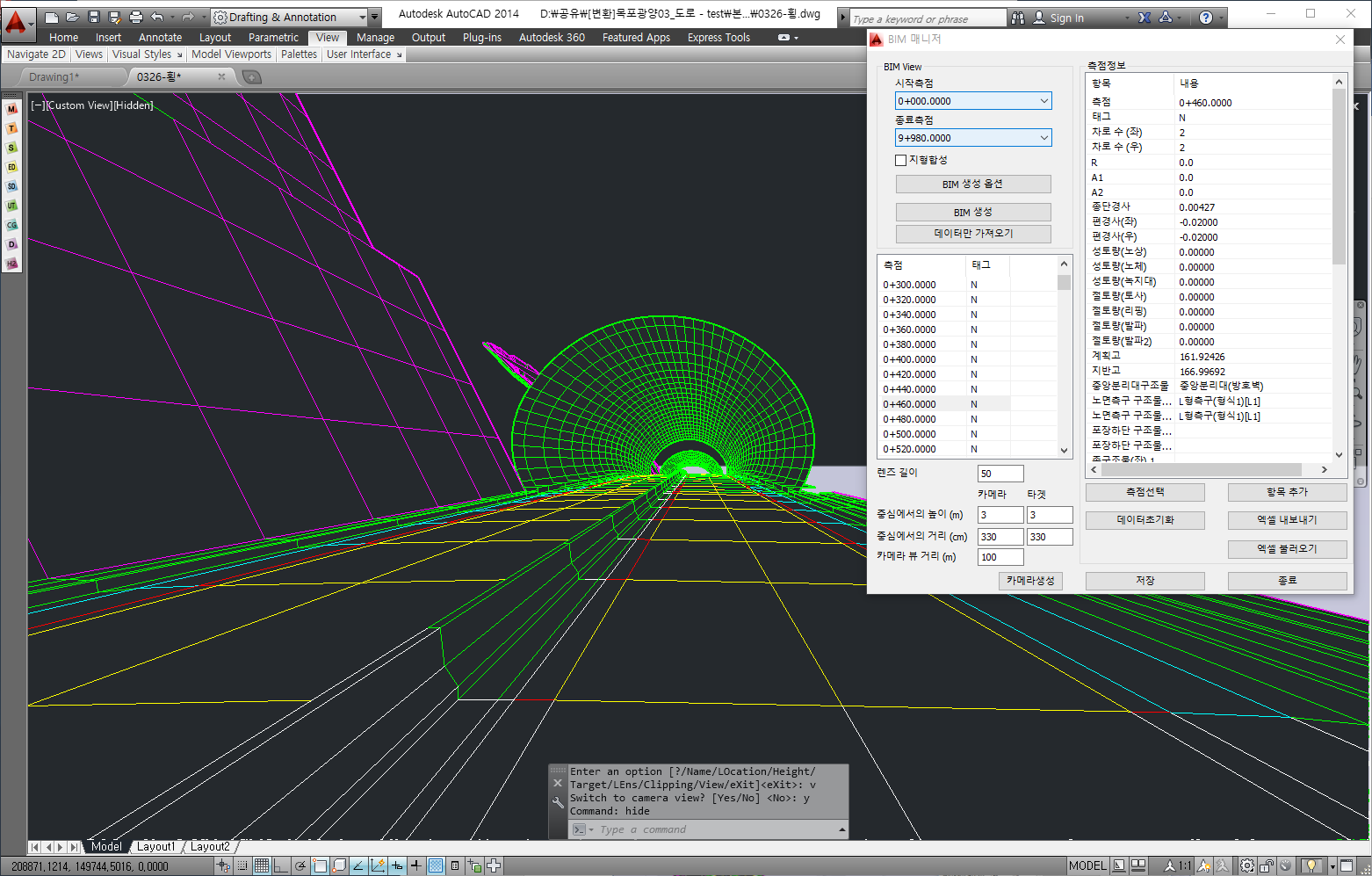

6) Perspective view 카메라 위치 조정
- 3D 모델을 생성후, 렌즈 길이, 중심에서의 높이(카메라, 타겟), 중심에서의 거리(카메라, 타겟), 카메라 뷰거리를 설정하여 여러 방향에서 볼 수 있다.

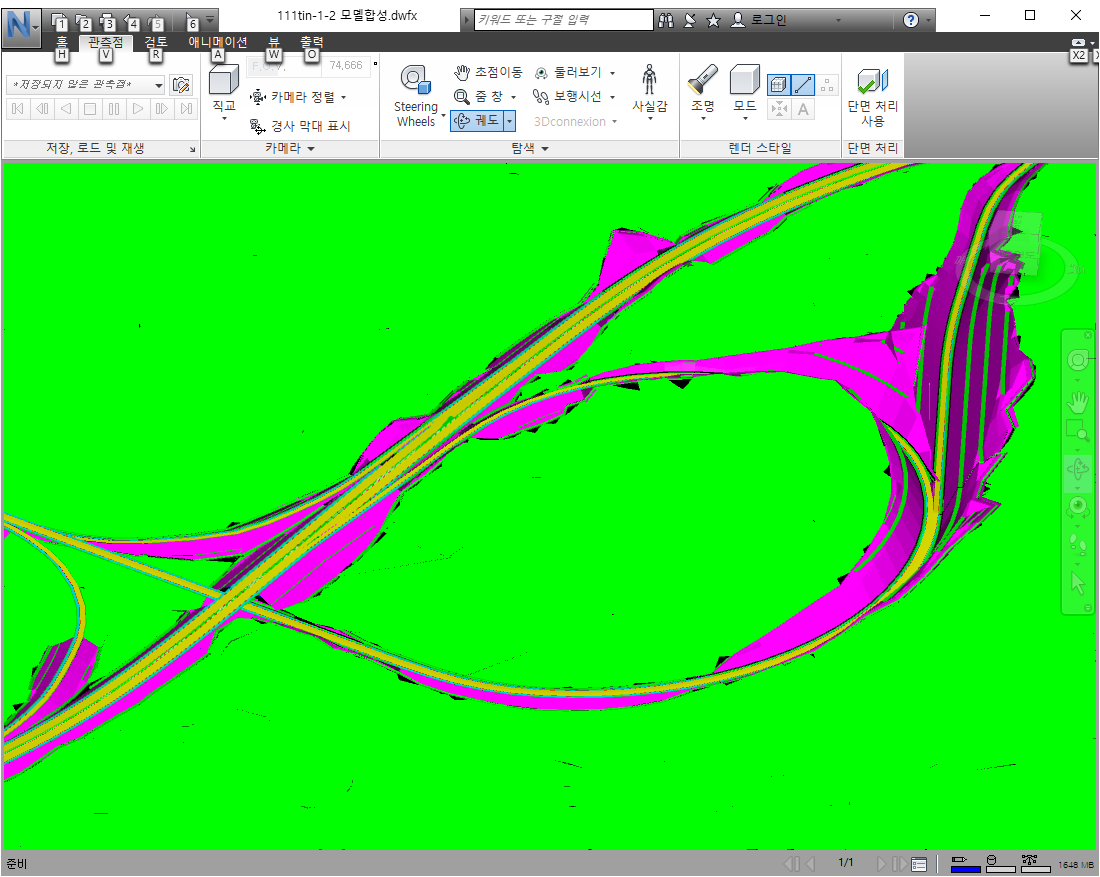

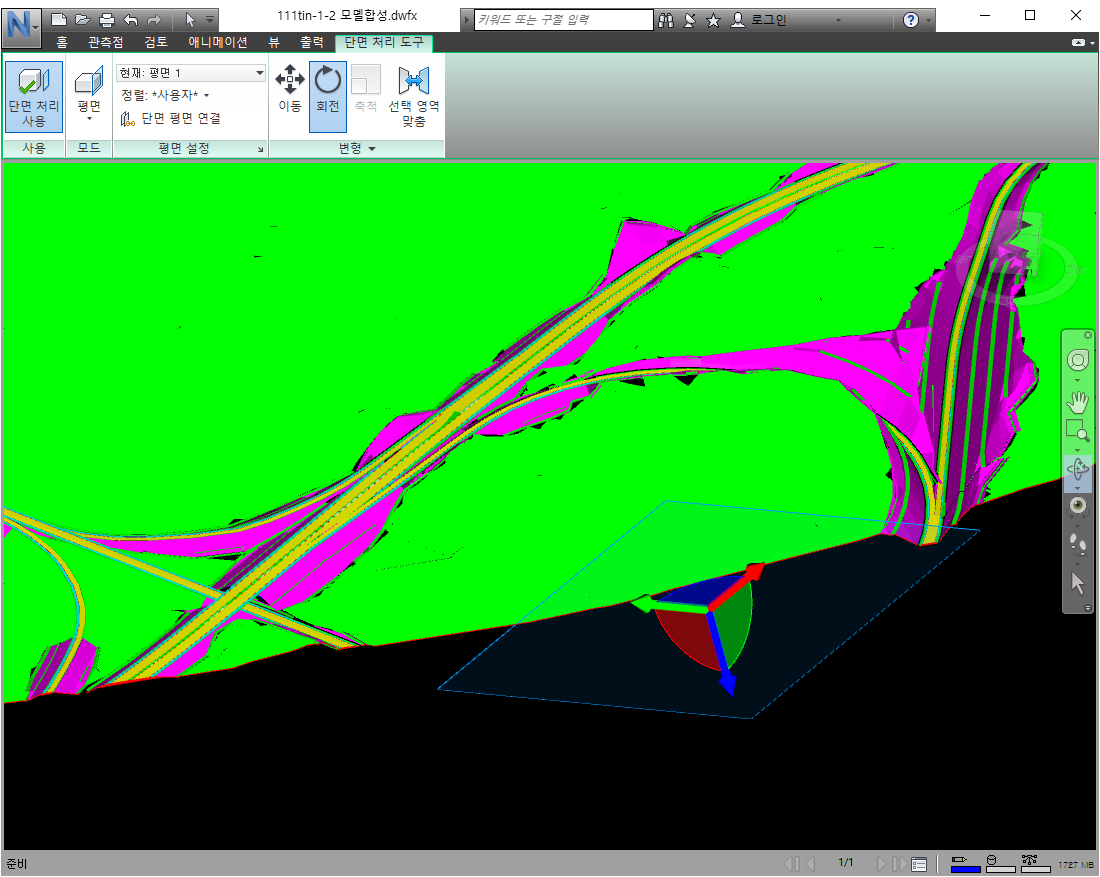

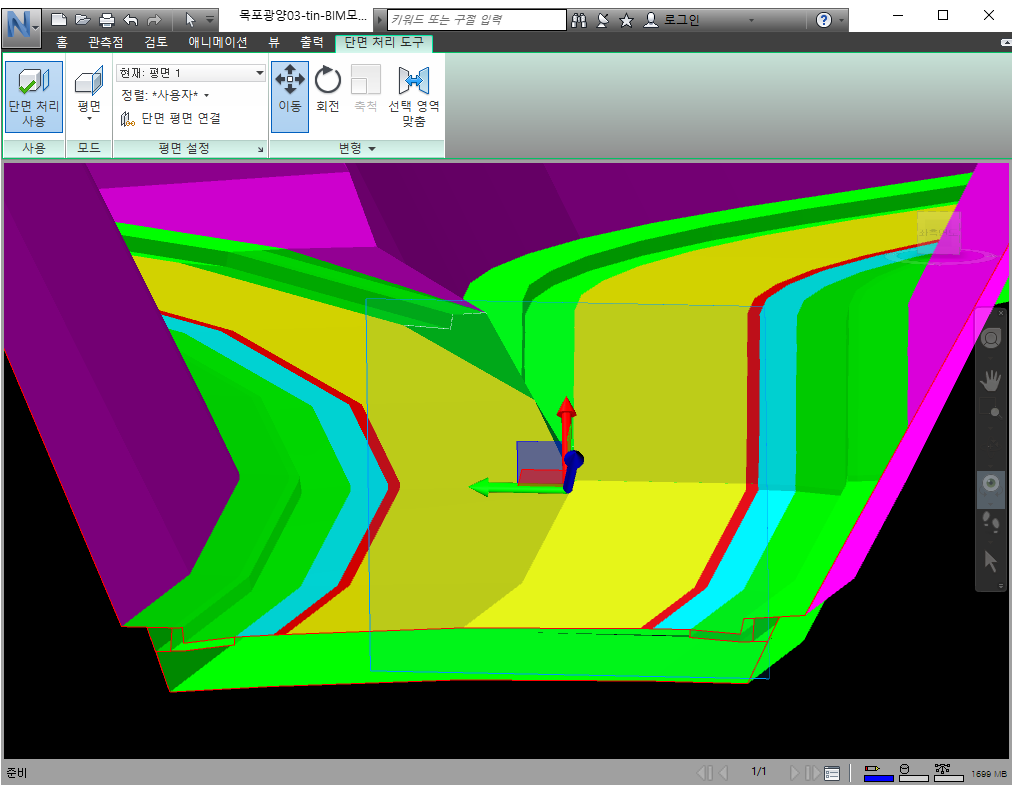

7) Autodesk사 Navisworks(나비스웤) 프로그램에 호완
- BIM 3D모델을 AutoCAD 2016 이상버전으로 파일 『내보내기』에서 ‘3D DWF’ 선택 하여 생성된 < .dwfx>파일을 만든다
- 이 < .dwfx>파일은 Autodesk사 Navisworks Freedom에서 호완 된다.
- Navisworks Freedom의 “단면처리사용”기능을 이용하여 사용자가 원하는 방향의 단면 확인이 가능하다.

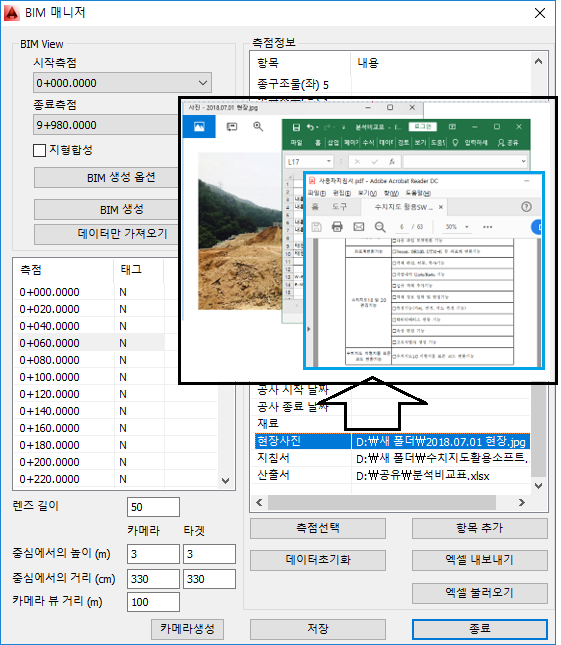

8) DB와 연동 다양한 정보 저장가능
- 설계정보 – 측점, 수량, 구조물 등
- 사용자정보 – 측점 또는 구간별로 현장조사사진, 설계정보 등 다양한 정보저장
( 적용가능한 포멧 : 이미지, 도면, HWP, PDF, WORD, 엑셀, 파워포인트 등) - 마우스 왼쪽버턴으로 파일을 선택하고, 마우스 오른쪽버턴으로 해당 파일을 볼 수 있다.
- 3D 모델을 수정하여 도면에 저장해 놓았을 경우에는 저장된 도면을 오픈한 후에 관련 DB만 불러 와서(데이터만 가져오기) 상기에서 설명된 작업을 할 수 있다.

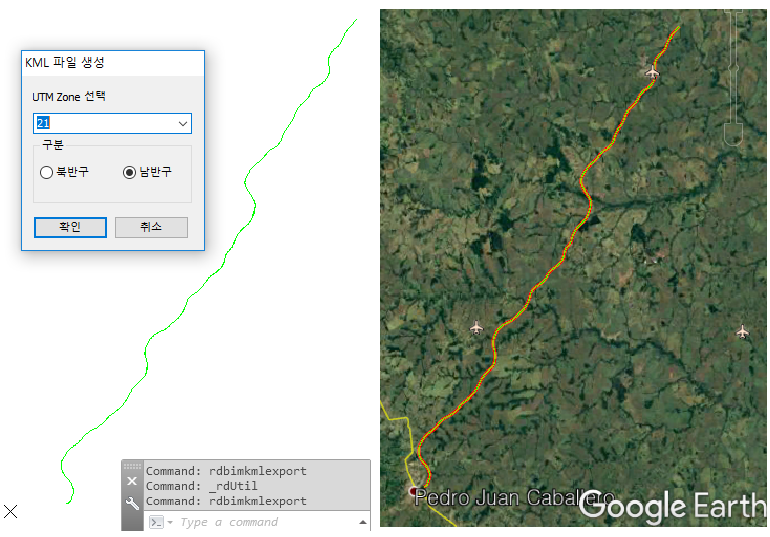

7. CAD화면에 그려진 내용을 KML파일로 변환
- CAD에서 설계결과를 KML로 변환 가능( Kml 저장하기, Kml 불러오기)하여 구글에서 사용 가능함
(WGS 84 좌표체계만 가능)
