RD_SmartPro 기능보완 지원내용 > 기능부분

1. RD_SmartPro 지형파일(Tin) 생성기능 확장

■ True 64bit로 지원

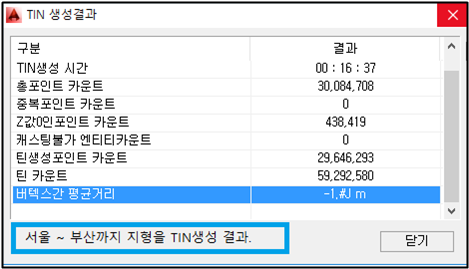

- 64bit 윈도 시스템을 사용하실 경우 처리 가능한 최대 수치지도(지형파일)의  Z값 포인터 수가 30,000,000 ~ ∞(Main Memory용량 범위 내에서) 까지 대용량 지형도 삼각망 기본 엔진으로 생성 가능하다.

- 총 연장이 수백㎞이상의 공사 연장이 상대적으로 긴 해외 프로젝트에서도 원활하게 작업이 가능하다.

2. 횡단설계 옹벽자동설치 기능 보완

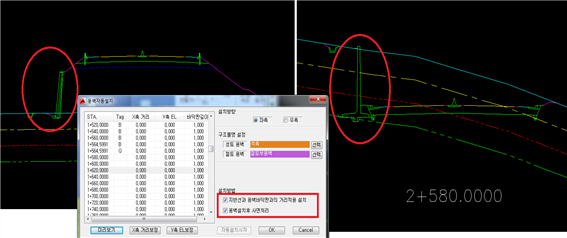

횡단설계에서 종구조물설치 >> 옹벽설치성토옹벽 및 절토옹벽을 선택하고, 설치할 구간측점을 선택하면 설치되며, 설치방법옵션에서 지반선 거리적용을 선택하면 지반선까지 자동으로 연장되어 설치되게 보완하다.

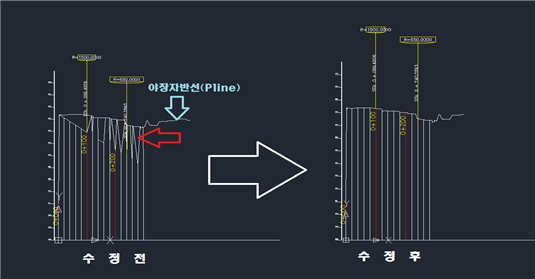

3. 종단설계 지반생성시 야장(Pline)입력기능 보완

종단설계에서 지반고생성 >> 야장입력 >> Pline입력 에서 야장데이타(Pline)로 지반고를 생성할 경우 종단면상에 정상적으로 표시되게 보완하다.

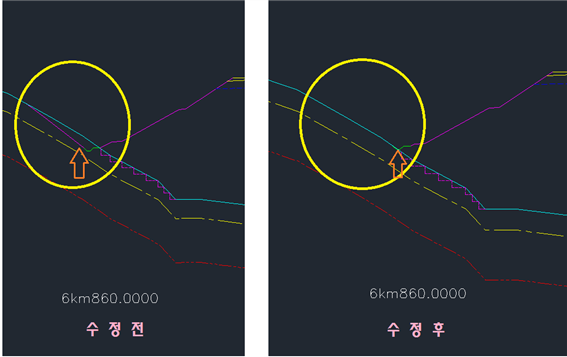

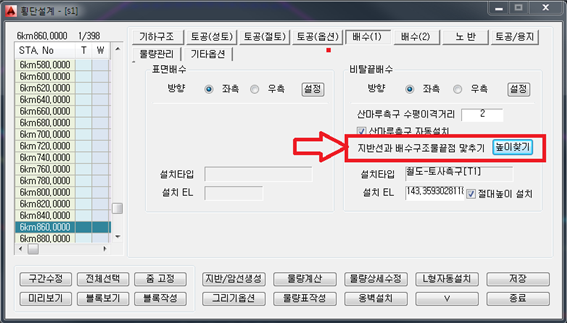

4. 횡단 지반선과 배수구조물끝점 맞추기

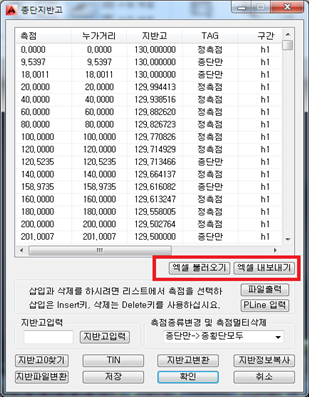

5. RD_SmartPro 종/횡단지반고 야장Data(엑셀) 입/출력기능



 <1> “지반파일 읽기”는 야장 Data (엑셀 및 .prt 파일) 읽기 기능

 <2> “선택측점 내보내기”는 횡단지반 Data (엑셀 파일)를 내보내기 기능으로 야장 Data 및 횡단지반 Data의 읽기/내보내기 기능 보완

6. RD_SmartPro 횡단 프로그램 확장(구조물 부분)

- 횡단에서 사용할 구조물을 생성 할 경우 먼저 구조물매니저를 이용하여 텍스트파일을 생성한 후 프로그램에서 사용할 구조물을 선택하여 횡단면도를 그린다. 이 방법은 구조물 치수변경등 수정시는 비교적 간단하게 구조물을 새로 구성할 수 있으나 구조물을 새로 생성할 경우는 사용법의 복잡함으로 인하여 숙달된 사용자가 아니면 신규 구조물 제작에 어려움이 발생할 수 있다.
- 이런 문제를 개선하기 위하여 구조물용 Text File을 더 이상 사용하지 않고, 블록DWG File을 사용한다. 이 방식은 사용자가 원하는 구조물을 AutoCAD 드로잉상에 마음대로 작도한 후 RD_SmartPro가 제공하는 구조물매니저를 이용하여 RD에서 사용되는 각종 Point/Line들만 설정한 후 Wblock으로 등록하면 횡단면도 작도 시 그대로 불러 쓸 수 있으므로 조작이 쉽고 간편하다.

7. RD_SmartPro 횡단 프로그램 확장(구간수정 부분)

- 횡단설계 시작에서 횡단면을 미리보기 할 경우 현재 선택된 측점만 AutoCAD드로잉에 그릴수 있었다. 지우기않기 체크박스를 On으로 해도 겹쳐서 횡단면도가 출력되어 연속적인 횡단면도를 드로잉에 띄어놓고 작업 하는것이 불가능 하였다. 이번 횡단에서는 횡단면 구간수정 기능의 버튼을 별도로 만들어서 사용자가 원하는 측점구간을 선택 한 후 AutoCAD 드로잉상에 미리 그려 놓은후 설계를 할 수 있도록 하였다. 뿐만아니라 횡단면 구간수정 기능을 이용하여 출력한 횡단면도를 임의 수정한 후 다시 읽어들이는 기능 및 블록단면의 자동 물량계산이 가능하며 토공테이블의 텍스트를 읽어들여 테이블물량을 재구성 하는 기능도 추가 하였다.
- 종전에는 블록측점의 계획평면도 반영시 블록횡단을 드로잉에 오픈한 후 마우스를 이용하여 일일이 요소를 지정 하였으나 요소의 자동지정 기능을 추가하여 블록횡단의 계획평면도 반영이 아주 쉽게 이루어 진다. 이는 횡단면도를 구성하는 각각의 요소 레이어명을 읽어들여 좌/우 요소를 자동생성 하며 생성한 요소를 이용하여 부분적인 계획평면도를 즉시 확인 할 수 있으며, 요소지정(수동) 기능은 필요시 그대로 사용할 수 있도록 하였다.
- 또한 횡단면도 구성시 사용되는 구조물(측구/옹벽등)을 DWG화 하여 Block Insert 함으로서 횡단면도 작도시간을 수배이상 단축 시켰으며 한번 사용된 Block측점이 수정이 없는 한 다시 사용될 경우 역시 프로그램의 수행시간이 상당히 단축되었다.

8. 3D 시뮬레이션 기능 개선

3D 시물레이션의 기능이 상당부분 개선되었다. 대표적인 기능으로 TIN파일을 지정하면 계획부분과 별도로 지형을 3D상에 표시할 수 있으며, PC메모리 한계를 극복하기 위하여 구간나누기 기능을 추가하여 설계구간이 길 경우에도 구간을 나누어 부분적으로 3D 시물레이션을 할 수 있도록 하였다.

■ RD_SmartPro 횡단 프로그램 사용방법

1) 구조물매니저

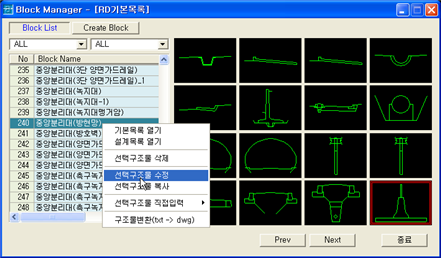

RD_SmartPro 메인툴바에서 구조물툴바 버튼 을 클릭하면 위 그림과같이 구조물매니저 대화상자가 나타난다. 구조물매니저는 블록리스트와 블록생성의 2개의 탭으로 이루어졌으며 블록리스트는 현재선택된 구조물폴더 안에 있는 모든DWG를 읽어들여 리스트상에 표시하며, 블록생성탭 에서는 새로운 구조물을 신규로 생성 하거나 기존 구조물을 수정할 수 있다.

블록리스트에서 마우스R버튼을 클릭하면 위 그림과 같이 컨텍스트메뉴가 나타나는데 각 메뉴의 설명은 다음과 같다.

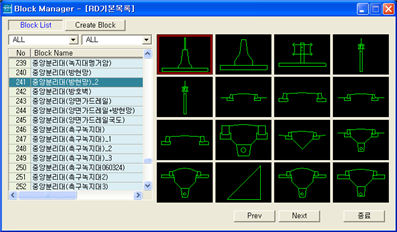

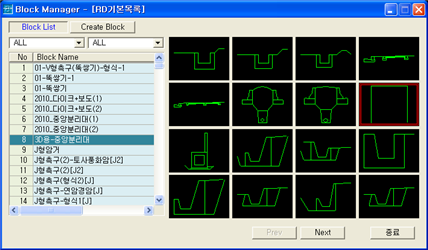

기본목록 열기 메뉴를 선택하면 RD_SmartPro가 제공하는 DWG 블록파일들이 리스트에 나타나며 대화상자상단에 [RD기본목록]이라는 제목이 붙는다.
RD_SmartPro가 제공하는 구조물은 c:/RD2000/Struct폴더에 DWG파일로 들어있다.

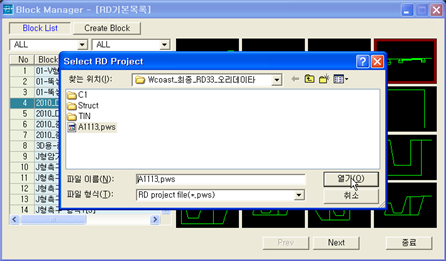

- 설계목록열기 메뉴를 클릭하면 위 그림처럼 RD Project파일을 선택할 수 있는 파일선택 대화상자가 나타나는데 여기서 사용자가 원하는 RD 프로젝트 파일을 선택하면 된다. 참고로 RD 프로젝트 구성정보의  파일 확장자는 pws이다.
- 파일선택 대화상자에서 보여지는 폴더중에서 Struct 폴더는 사용자 프로젝트에서 구조물로 사용되는 Block Dwg를 저장하는 폴더이다. RD_SmartPro에서 새로 프로젝트를 구성하면 구성한 프로젝트폴더 안에 Struct폴더가 자동으로 생성되며 프로젝트를 수행하는 동안 만들어지는 모든 구조물은 Struct 폴더에 저장하게 된다. 이런 이유로 사용자가 임의의 DWG 파일을 Struct폴더안에 복사하면 RD_SmartPro는 Struct폴더내의 모든 DWG파일을 프로젝트에서 사용하는 Block으로 인식하게 된다.

선택된 구조물을 수정하는 방법

- 다음은 선택된 구조물을 수정하는 방법에 대하여 설명 한다. 블록명 리스트에서 마우스R버튼을 클릭한 후 나타나는 컨텍스트 메뉴에서 선택구조물 수정 메뉴를 선택하면 구조물매니저 대화상자가 감추어 지면서 AutoCAD 화면에서 선택된 구조물을 그리기위한 기준점을 선택할 수 있도록 화면구성이 바뀐다. 이때 마우스L버튼을 클릭하면 클릭 할때마다 선택된 구조물이 그려지는데 적당한 위치라고 판단되면 마우스R버튼을 클릭 한다. 그려진 구조물은 스케일이 적용된 상태이므로 작은 구조물(예를들면 다이크등)일 경우 잘 안보일 수도 있으나 줌을 수행하면 제대로 그려졌음을 확인 할 수 있다.

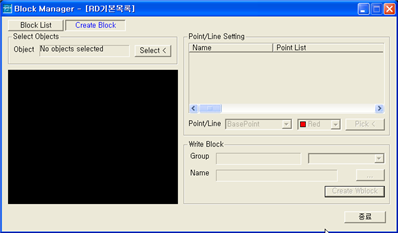

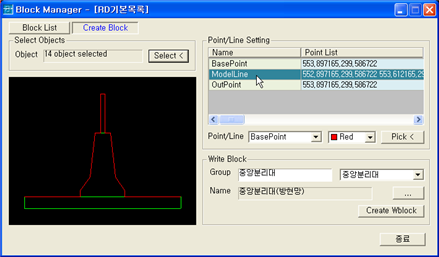

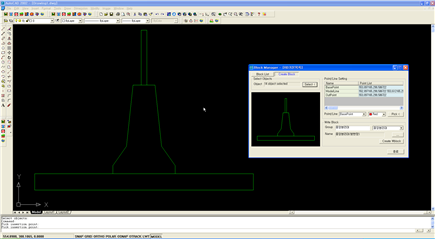

- 마우스R버튼 클릭과 동시에 AutoCAD화면에 그려진 구조물이 줌인 되면서 구조물매니저의 화면구성이 다음 그림과 같이 블록 생성탭으로 변경된다.

- Wblock을 생성하는 블록생성탭의 기능은 AutoCAD에 있는 Wblock생성 방법과 거의 유사하다. 단 RD에서 구조물로 사용되기 위해서는 횡단 구성시 참조되는 포인트 및 라인지정이 반드시 있어야 되는 관계로 위 그림의 포인트/라인세팅 부분만 다를 뿐이다. 사실 구조물 생성을 먼저 설명하고 구조물 수정부분을 나중에 설명 하려 하였으나 사용자의 이해를 돕기 위하여 구조물 수정을 먼저 설명하게 되었다.

- 지금까지의 블록수정 과정을 되짚어 보자. 구조물매니저에서 특정 구조물을 선택하고 구조물 수정 메뉴를 클릭하였다. AutoCAD 화면상 선택한 임의의 지점에 선택한 구조물을 그리고(블록인서트 하고) 그려진 구조물의 엔티티를 자동으로 읽어 들인 후의 화면이 위 그림이다. 위 과정을 이렇게 생각할 수도 있다. 오토캐드 화면상 사용자가 만들고 싶은 구조물을 그린다. 구조물생성 탭에서 Select< 버튼을 이용하여 사용자가 그린 구조물 엔티티를 선택한다. 엔티티 선택을 마치면 선택 된 엔티티가 대화상자 좌측하단 구조물뷰에 표시된다. 단 새로 생성하는 구조물인 관계로 포인트/라인설정 부분은 나타나지 않을 것이다.

구조물생성 대화상자의 포인트/라인설정 설명

여기까지 이해가 되었으면 다음은 구조물생성 대화상자의 포인트/라인설정(구조물 리스트에 대하여 자세히 설명한다.

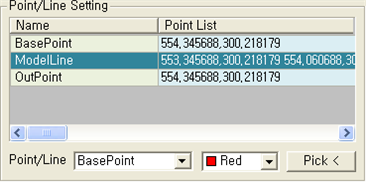

- 포인트/라인 세팅리스트는 좌측에 포인트/라인명이 우측은 사용자가 선택한 포인트 리스트를 보여준다. 하단의 Point/Line 콤보박스에서 설정 할 포인트/라인을 선택후 Pick < 버튼을 클릭하여 AutoCAD 화면상에서 OSNAP모드를 사용하여 정확하게 포인트를 지정한 후 마우스R버튼을 클릭하면 다시 위 화면으로 돌아온다. 마우스로 리스트상 설정된 라인을 클릭하면 사용자가 설정한 포인트 또는 라인을 대화상자 좌측하단 구조물뷰 및 AutoCAD 화면상에 동시에 보여준다. 위 그림 중앙분리대의 경우는 베이스포인트(인서트기존점), 모델라인, 아웃포인트(다음요소기준점)가 설정 되어있다. RD에서 사용되는 모든 구조물은 베이스포인트를 지정 하여야 한다. 모델라인은 물량계산과는 관련이 없지만 3D시물레이션을 하기 위해서는 필요하다. 아웃포인트는 중분대인 경우에는 사실 필요가 없지만 구조물이 옹벽이거나 측구일 경우는 다음요소의 스타트 포인트가 되는 관계로 아웃포인트는 반드시 필요하다. 이런 이유로 아웃포인트를 지정하지 않을경우는 구조물 저장시 OutPoint를 설정하지 않아 저장할 수 없다는 메시지가 출력 될 것이다. 그런데 위 구조물은 중앙분리대인데 왜 아웃포인트가 필요할까? 그 이유는 위 구조물이 중앙분리대인지 RD가 모른다는 것이다. 물론 블록을 저장할 때 그룹명을 별도로 입력받지만 사용자가 위 구조물의 그룹명을 반드시 중앙분리대로 설정 한다는 보장이 없다. 따라서 모든 구조물은 OutPoint를 반드시 입력하여야 하며 중앙분리대처럼 OutPoint가 프로그램내에서 사용되지 않는 구조물은 BasePoint와 동일한 포인트를 OutPoint로 지정 해 준다.(반드시 지정해 주되 꼭 BasePoint야 된다는 말이 아니라 임의의 포인트도 가능함)

설정한 포인트/라인을 수정/삭제하는 방법에 대한 설명

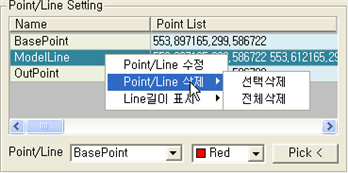

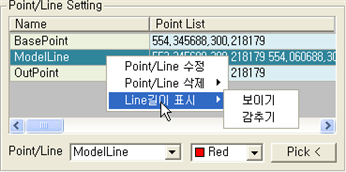

다음은 설정한 포인트/라인을 수정/삭제하는 방법에 대한 설명이다. 모델라인을 선택한 후 마우스R버튼을 클릭하면 다음과 같이 컨텍스트 메뉴가 나타난다.

Point/Line 수정메뉴를 선택하면 모델라인을 새로 설정할 수 있도록 화면 구성이 바뀐다. AutoCAD의 OSNAP 모드를 이용하여 라인을 설정한후 마우스R버튼을 클릭하면 아래와같은 메시지 박스가 출력되며 예(Y)를 선택하면 수정된 모델라인이 구조물 뷰에 보여질 것이다.

라인설정 콤보박스 옆의 칼라콤보는 설정된 포인트/라인을 보여주는 칼라를 선택할 수 있다. AutoCAD상에 그려진 구조물이 적색일 경우 칼라콤보를 흰색이나 또는 적색이 아닌 칼라로 변경해야 사용자 확인이 쉬울것이다.
Point/Line 삭제 메뉴는 현재 선택된 라인만 삭제 할것인지 아니면 전체설정을 삭제할것 인지를 선택할 수 있다. 만약 전체삭제를 선택하면 BasePoint를 제외한 전체 설정라인이 삭제된다. BasePoint는 일단 설정하면 수정만 가능하고 삭제는 불가능하다.

라인길이 표시 보이기/감추기 메뉴에 대한 설명

다음은 라인길이 표시 보이기/감추기 메뉴에 대한 설명이다. 보이기 메뉴를 선택하면 다음 그림과 같이 선택된 엔티티의 라인길이가 나타나는데 수직선과 수평선일 경우는 그대로 치수가 표시되지만 사선인 경우는 deltaX/deltaY 방식으로 표시된다.  예를들어 사선의 치수가 60/560 이면 deltaX가 60이고 deltaY가 560 임을 나타낸다. 치수가 표시되는 엔티티는 라인과 폴리라인 뿐이며 원/아크등은 치수가 표시 되지 않는다. 치수는 실제 치수에 1000을 곱한값으로 표시된다. 치수가 표시된 상태로 블록을 생성하여도 치수표시는 블록에 포함되지 않는다. 그 이유는 Select < 버튼을 이용하여 선택된 엔티티만 블록을 구성하기 때문이다.

치수 감추기 메뉴를 클릭하면 라인길이 표시가 화면상에서 지워진다.

포인트/라인 설정을 마친후에 블록을 저장하는 방법

다음은 포인트/라인 설정을 마친후에 블록을 저장하는 방법에 대한 설명이다.

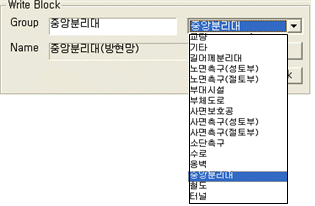

RD의 모든 구조물은 구조물 생성시 그룹명을 설정 하여야 한다. 그룹 콤보박스를 클릭하여 현재 생성한 구조물의 그룹명을 선택한다. 적당한 그룹명이 없을 경우는 기타를 선택할 수도 있지만 콤보박스에 없는 새로운 그룹명을 적용하고 싶을 경우에는 콤보박스를 닫고 Group 에디트박스에 직접 사용자가 원하는 그룹명을 입력할 수 있다.

그룹명을 지정하지 않고 Create Wblock 버튼을 클릭하면 위와같이 그룹명이 지정되지 않았다는 메시지박스가 출력되며 블록생성이 되지 않는다.

그룹명을 지정한 후 구조물명을 입력한다. 구조물명 에디트박스는 그룹 에디트박스와 달리 활성화가 되어있지 않다. 그 이유는 ... 버튼을 이용하여 구조물명을 지정해야 함을 나타낸다.

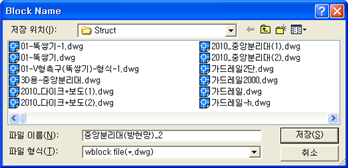

블록명 설정버튼을 클릭하면 위와같이 현재 구조물의 블록명을 지정할 수 있는 대화상자가 나타난다. 블록명지정 대화상자가 가르키는 저장위치는 현재 오픈된 구조물 목록의 경로를 나타내며 여기서 사용자가 저장 위치의 경로를 바꾸거나 구조물명의 이름을 바꿀수 있다. 한가지 주의할점은 위와같이 블록명을 중앙분리대(방현망)_2 라고 설정하고 저장버튼을 클릭하면 클릭과 동시에 Wblock파일이 생성 되는것이 아니고 구조물의 경로만 설정되며 구조물명 에디트박스에 방금 설정한 구조물명이 나타난다.

최종적으로 Create Wblock 버튼을 클릭하면 위와같은 Wblock을 생성하였다는 메세지박스가 출력 되며 다음 그림과 같이 블록생성 탭이 초기화 된다.

위 상태에서 또 다른 구조물 등록을 계속할 수 있고 블록리스트 탭을 클릭하면, 방금 다른 이름으로 저장한 중앙분리대(방현망)_2가 선택되어 있는것을 확인할 수 있다.

이상은 구조물리스트에서 마우스R버튼을 클릭한 후 나타난 컨텍스트 메뉴에서 구조물수정 메뉴를 선택 하였을때 선택한 구조물의 포인트/라인설정 및 블록저장 방법등에 대한 설명 이었다. 그런데 여기까지 내용을 이해 하였을때 한가지 의문이 떠오를 것이다. 위에서 설명한 수정내용이 기존 구조물의 라인설정 또는 저장방법에 대한 설명은 있고 구조물의 규격을 수정하는 방법에 대한 설명이 없었다.
만약 사용자가 중앙분리대(방현망) 구조물을 선택한후 현재 방현망의 높이가 50Cm에서 80Cm로 수정한 구조물을 만들고 싶은 경우에는 어떻게 할 것인가. 이럴 경우 2가지 방법이 있을 수 있다. 첫 번째 방법은 사용자가 AutoCAD상에서 중앙분리대 구조물을 새로 그린후 구조물생성 탭에서 Select < 버튼을 이용하여 방금 그린 중앙분리대 엔티티를 선택 한다. 그리고 BasePoint, ModelLine, OutPoint등을 지정한 후 구조물을 저장한다.
두 번째 방법은 구조물리스트에서 중앙분리대(방현망)을 선택한후 구조물수정 메뉴를 클릭한다. 구조물생성 탭으로 화면구성이 바뀌면서 중앙분리대(방현망) 엔티티가 선택되어 있다. 이 상태에서 캐드명령을 이용하여 방현망의 길이를 50Cm에서 80Cm로 수정한다. 수정을 마친후 Select < 버튼을 이용하여 중앙분리대 엔티티를 다시 선택한다. Point/Line 세팅 리스트의 모델라인을 마우스로 선택 한다. 모델라인은 방형망의 길이를 늘리기 전 상태(50 Cm)를 보여 줄것이다. 마우스 R버튼을 클릭하여 Point/Line 수정메뉴를 선택하여 모델라인을 다시 설정 한 후 구조물을 저장한다.
첫 번째 방법은 그리기, Point/Line설정등 처음부터 새로 구조물을 생성하는 것이고 두 번째 방법은 기존 구조물을 이용하여 수정되는 부분만 다시 설정 하는것이다. 어느 방법을 이용 할 것인가는 사용자의 선택에 맡긴다.
이상의 설명과 같이 RD_SmartPro에서 구조물 생성 및 수정방법은 기존 방법과는 근본적으로 다른 방식을 보여준다.
 RD_SmartPro의 구조물 생성방식을 이해 하였다면 어떤 구조물도 만들 수 있음을 알수 있을것이다. 왜냐하면 AutoCAD에서 Wblock을 생성시키는 제한이 없기 때문이다. 참고로 RD_SmartPro에서 Point/Line 정보는 구조물 엔티티의 X데이타에 저장 되어 있다. 만약 사용자가 RD_SmartPro에서 횡단면도를 미리보기로 출력한후 구조물매니저의 블록생성탭에서 Select < 버튼을 이용하여 방금 출력한 횡단면도의 모든 엔티티를 선택하면 어떻게 될까? 구조물 뷰에 횡단면도가 보여 지면서 Point/Line 세팅리스트에 여러개의 BasePoint및 OutPoint, 모델라인, 물량라인 등이 보일것이다. 그 이유는 RD_SmartPro를 이용하여 출력되는 모든 구조물 엔티티의 X데이타에는 구조물라인 정보가 숨어있기 때문이다. 이런경우는 Point/Line 전체삭제 메뉴를 선택하여 모두 삭제한 후 재설정 하여준다.

선택된 구조물을 복사하는 방법

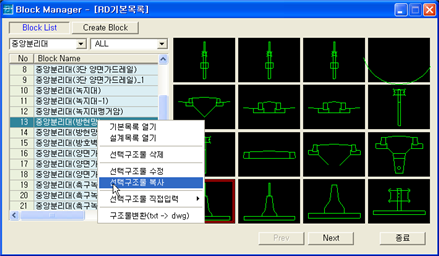

다음은 선택된 구조물을 복사하는 방법에 대하여 설명한다.

RD_SmartPro는 구조물목록을 관리할 때 Structlist.lst라는 구조물 목록파일을 사용하지 않는다. 최초 프로젝트가 시작될때 프로젝트 폴더안에 Struct폴더를 강제로 만든후 Struct폴더안에 있는 모든 DWG파일은 프로젝트에서 사용하는 구조물파일로 인식한다. 위 화면에서 RD기본목록의 구조물을 현재 프로젝트에 복사하려면 (프로젝트폴더가 c:/MyProject 라고 가정한다) c:/MyProject/Struct폴더에 복사해야만 RD_SmartPro가 구조물로 인식하며 만약 c:/MyProject 폴더에 복사하면 구조물매니저에 복사한 구조물이 보이지 않을 것이므로 착오 없기 바란다.

선택된 구조물의 직접입력에 대한 설명

다음은 선택된 구조물의 직접입력에 대한 설명이다.

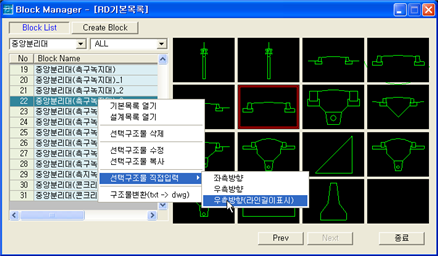

위 그림과 같이 구조물리스트에서 구조물을 선택하고 마우스R버튼을 클릭하면 선택된 구조물을 AutoCAD 화면상에 직접 입력할 수 있는 선택 구조물 직접입력 메뉴가 나타난다.
RD에서 사용되는 구조물은 중앙분리대, 교량, 터널등과 같이 계획중심에 위치하는 구조물을 제외하고 횡단상 좌우로 구분 되어지는 구조물(측구,옹벽등)일 경우는 구조물등록시 반드시 우측에 위치하는 구조물을 등록하여야 한다. 만약 절토부 노면측구를 구조물 신규등록시 계획중심에서 좌측에 그려진 측구를 등록하면 횡단 미리보기시 좌우 위치가 뒤바뀐 측구가 출력 될 것이다.
위와같이 선택구조물 직접입력 -> 우측방향(라인길이표시) 메뉴를 선택하여 AuoCAD 화면에 구조물을 인서트하면 선택된 구조물의 라인길이를 표시 한다. 라인길이는 수직선과 수평선일 경우는 그대로 치수가 표시되지만 사선인 경우는 deltaX/deltaY 방식으로 표시된다. 치수가 표시되는 엔티티는 라인과 폴리라인 뿐이며 원/아크등은 치수가 표시 되지 않으며 치수는 실제 치수에 1000을 곱한값으로 표시된다.

구조물변환(txt -> Dwg) 메뉴를 선택하면 다음과 같이 사용된 구조물 목록파일을 선택할 수 있는 파일선택 대화상자가 나타난다.

프로젝트에서 사용되는 구조물을 Text파일로 구성하고 Structlist.lst 라는 목록파일을 가지고 있다. 그런데 RD_SmartPro는 구조물을 목록파일로 관리 하는것이 아니고 프로젝트 폴더안의 Struct 폴더에 있는 Dwg파일은 모두 프로젝트에서 사용하는 구조물 파일로 인식한다.

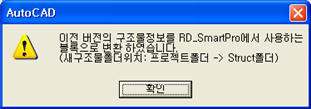

다음은 RD_SmartPro를 이용하여 작업된 프로젝트를 오픈하고 최초로 횡단작업 시작을 시작 하였을때 나타나는 메시지박스 이다. 이메세지는 프로젝트 안에 Struct폴더를 새로 만들고 구조물 리스트를 읽어 텍스트 파일로된 구조물을 Dwg파일로 변환후 Struct폴더에 복사하는 작업이 완료 되었음을 나타낸다.

RD_SmartPro로 작업된 데이타를 최초로 오픈 하였을때 구조물을 자동으로 변환 하는데 구조물매니저에서 구조물변환 메뉴가 별도로 들어있는 이유는 다음과 같은 경우에 사용할 수 있기 때문이다.
사용자가 자주 사용하는 구조물을 프로젝트 폴더가 아닌 사용자만 아는 폴더에 보관해 놓고 필요시마다 복사하여 사용 하였을 경우는 위 구조물 변환 메뉴를 사용 해야한다. 예를 들어 c:/MyStructure 폴더에 사용자 구조물이 있을 경우 구조물 변환 대화상자에서 c:/MyStructure/Structlist.lst 를 선택하여 주면 c:/MyStructure/Struct 폴더가 생성되고 사용자 구조물을 전부 RD_SmartPro가 사용할 수 있는 Dwg파일로 변환 시킨다.

구조물명 변환에 대하여 참고 내용

다음은 RD_SmartPro의 구조물명 변환에 대하여 참고 할 만한 내용을 설명한다. 구조물 파일의 확장자는 세자리 숫자로 구성 되어있다. 예를들면 중앙분리대(방현망).132 등으로 되어있다. 중앙분리대(방현방).132 와 중앙분리대(방현방).133 이 있다고 하면 두 구조물은 서로 다른 텍스트 파일이다. 그런데 RD_SmartPro에서는 구조물 확장자가 무조건 Dwg인데 위에서 예로든 중앙분리대 두 구조물을 어떻게 변환할까?
RD에서 제공하는 구조물 기본목록에서 중앙분리대(측구녹지대)가 총 4개가 있다. 물론 확장자는 서로 다른 숫자로 되어 있을 것 이다. RD_SmartPro에서는 Dwg확장자만 사용하므로 다음과 같이 변환 된다.
중앙분리대(측구녹지대).132 -> 중앙분리대(측구녹지대).dwg
중앙분리대(측구녹지대).136 -> 중앙분리대(측구녹지대)_1.dwg
중앙분리대(측구녹지대).246 -> 중앙분리대(측구녹지대)_2.dwg
중앙분리대(측구녹지대).555 -> 중앙분리대(측구녹지대)_3.dwg
RD_SmartPro에서 구조물매니저 대화상자를 오픈하면 위방식으로 변환된  구조물 리스트를 보여주며 확장자(DWG)는 보이지 않을 것이다. 그런데 위와같이 변환시 한가지 문제가 발생할 수 있다. 횡단설계 시작에서 중앙분리대(측구녹지대).132를 선택하면 중앙분리대 에디트박스에 중앙분리대(측구녹지대).132 라고 입력된다. 그 이유는 RD  에서는 확장자로도 구조를을 서로 다르게 인식할 수 있기 때문이다. 이런 이유로 RD  로 생성된 횡단 데이터는 구조물의 확장자까지 포함하고 있으므로  RD_SmartPro로 데이터 변환시 구조물의 확장자까지 포함한 Dwg로 변환 된다.
중앙분리대(측구녹지대).132 -> 중앙분리대(측구녹지대).132.dwg
이런 변환은 RD 의 구조물정보를 RD_SmartPro에서 별 문제없이 사용하기 위한 것일 뿐이며 최초 RD_SmaerPro를 이용하여 생성된 프로젝트일 경우 위와같은 상황을 전혀 고려할 필요가 없다.(RD_SmartPro의 구조물 확장자는 무조건 Dwg 이기 때문이다)

그룹콤보와 라인/포인트 설정콤보에 대한 설명

다음은 그룹콤보와 라인/포인트 설정콤보에 대한 설명이다.

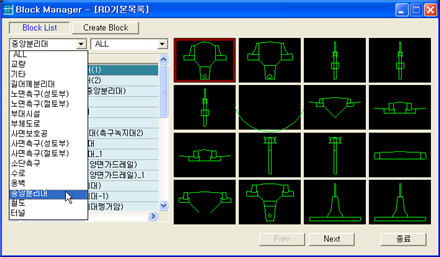

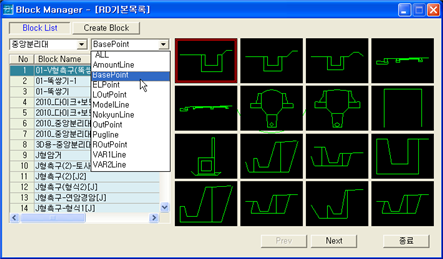

위 그림은 블록명리스트 위의 그룹명 콤보박스를 펼친 그림이다. 이 콤보박스는 많은 구조물에서 사용자가 원하는 구조물을 쉽게 찾을 수 있는 기능을 제공한다. ALL은 전체 구조물을 리스트상에 보여주며 사용자가 중앙분리대를 선택하면 구조물 등록시 그룹명을 중앙분리대로 입력한 구조물을 모두 보여준다. 그룹명은 사용자가 구조물 수정을 통하여 마음대로 바꿀 수 있다.

다음은 그룹콤보 우측의 점/라인 콤보박스를 클릭한 그림이다. 점/라인 콤보박스에서 항목을 선택하면 전체구조물에서 선택된 항목을 가지고 있는 구조물은 전부 리스트에 표시된다. RD에서 모든 구조물은 BasePoint를 가지고 있으므로 아래 그림은 BasePoint를 가지는 구조물을 모두 리스트에 표시한다. 사용자가 NokyunLine을 선택하면 RD에서 NokyunLine은 노면측구에서만 설정하므로 리스트상에 모든 노면측구가 나타날 것이다. 이와같이 점/라인 콤보박스는 RD_SmartPro에서 사용되는 구조물의 Point/Line설정 정보를 검색하여 사용자에게 보여주는 기능을 제공하여 사용자가 구조물 제작시 참조할 수 있도록 하였다. 특정 구조물에서 더 자세한 점/라인 설정 상태를 확인 하려면 위에서 설명한 구조물 수정 기능을 이용하면 된다.

그룹콤보와 점/라인콤보는 교집합으로 구조물을 검색 하는것은 아니다. 위 그림에서 설명하면 그룹명이 중앙분리대이면서 BasePoint를 가진 리스트를 보여 주는것이 아니라 전체 구조물중 BasePoint를 가진 구조물을 리스트에 나타낸다.
이상으로 구조물매니저의 기능에 대하여 전반적인 설명을 마쳤다. 추가적으로 설명하고 싶은 내용은 RD 는 텍스트 파일로 구조물을 구성하며 RD_SmartPro는 Dwg파일로 구조물을 구성한다. 그런데 A라는 사용자가 RD_SmartPro AutoCAD 2007을 이용하여 프로젝트를 구성 하였다고 가정하자. B라는 사용자는 RD_SmartPro AutoCAD 2006을 이용하여 A가 생성한 프로젝트를 Open하면 횡단면도 작도시 구조물을 오픈 할 수 없다는 메세지가 출력 될 것이다. 그 이유는 AtroCAD 2006에서 만든 Dwg파일은 AutoCAD 2007에서 읽을 수 있으만 그 반대의 경우는 오픈 할 수 없기 때문이다. RD 에서는 구조물을 텍스트 파일로 관리 하므로 위와같은 상황이 나타나지 않지만 RD_SmartPro를 사용하여 만든 구조물은 Dwg이므로 AutoCAD 버전에 따른 영향을 받는다. 이런 이유로 RD_SmartPro가 제공하는 기본목록의 구조물 Dwg 파일은 모두 AutoCAD 2002로 제작 되어 제공된다. 이런 부분이 RD_SmartPro의 구조물 관리 부분중 약간의 제한된 부분이라고 생각 할 수도 있지만 구조물을 생성하고 수정하는 사용자 인터페이스 및 편리함은 RD 의 구조물 관리방식과는 비교할 수 없을만큼 편리하다고 말 할 수 있다.

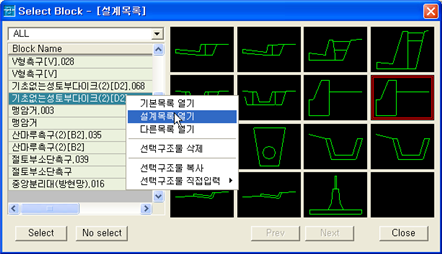

다음 그림은 횡단 설계시작의 횡단설계 옵션탭에서 구조물 선택버튼을 클릭하면 나타나는 구조물선택 대화상자를 보여준다.

RD 의 기능과 모두 같지만 UI상 일부 다른점은 하단의 복잡한 버튼대신 블록명리스트에서 마우스R버튼을 클릭하면 위와같이 컨텍스트메뉴가 나타난다는 점이다. 컨텍스트 메뉴의 기능은 구조물매니저 설명에서 자세히 하였으므로 여기서는 생략하기로 한다.
사용자가 구조물을 선택하는 방법은 다음과 같이 세가지 방법이 있다.

• Select 버튼을 클릭한다.
• 블록명 리스트를 더블클릭한다.
• 블록보기 타일을 더블클릭 한다.

이상으로 RD_SmartPro의 구조물 관리 및 구조물선택에 대한 설명을 모두 마친다.

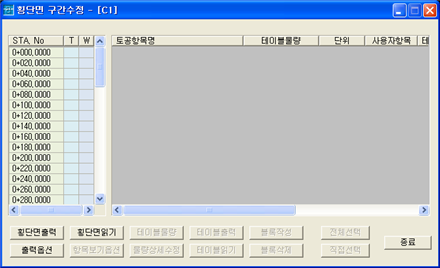

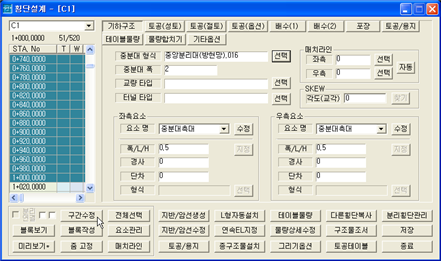

2) 횡단면도 구간수정

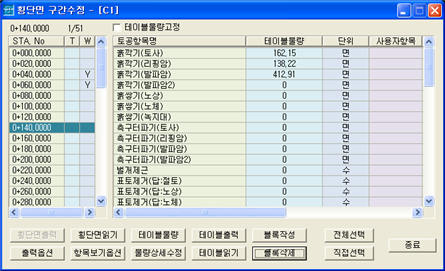

RD 는 횡단설계 시작에서 횡단면을 미리보기 할 경우 현재 선택된 측점만 AutoCAD 화면상에 그릴수 있었다. 이러한 제한점을 개선하여 RD_SmartPro에서는 복수개의 측점을 AutoCAD 화면상에 출력한 후 물량상세수정, 테이블물량 자동계산, 블록생성, 토공테이블 물량 자동읽기등의 기능을 제공한다. 그럼 횡단면도 구간수정의 기능에 대하여 자세히 설명한다. 먼저 위 그림처럼 AutoCAD화면상에 출력할 측점범위를 선택한 후 구간수정 버튼을 클릭하면 다음과 같이 횡단면 구간수정 대화상자가 나타난다.

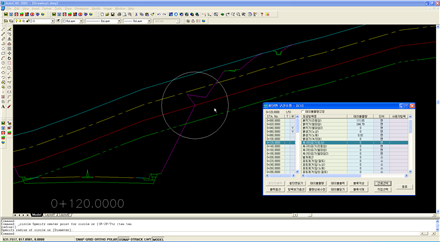

좌측 측점리스트에 방금 선택한 측점들이 보이며 측점을 마우스로 선택하여도 우측 테이블물량 리스트는 아무런 변동이 없다. 하단의 기능버튼 중 출력옵션과 횡단면출력, 횡단면읽기, 종료버튼만 활성화 되어 있음을 알수있다.

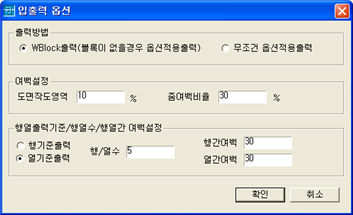

먼저 출력옵션을 선택 하면 다음과 같은 대화상자가 나타난다.

측점 출력에 관한 옵션설정을 할 수 있는 대화상자이다. RD_SmartPro에서 출력된 횡단면에 한해서만  횡단면을 자동으로 읽어 들일 수 있다.(RD 에서 출력한 횡단면은 자동으로 읽어들이지 못한다).
 횡단면 읽기에 대해서는 횡단면 출력설명을 마친후 자세히 설명 하기로 한다. 먼저 횡단면을 출력한 AutoCAD화면을 살펴본 후 출력옵션에 대하여 설명한다.

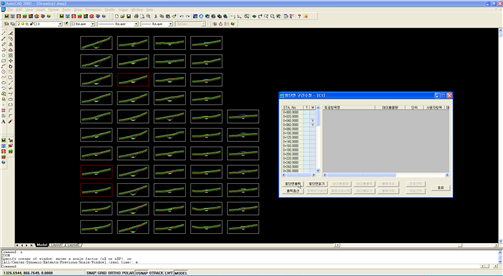

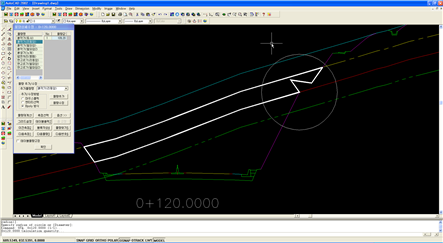

위 그림은 횡단면도 출력버튼을 클릭하여 선택한 측점을 AutoCAD화면 상에 출력한 그림이다. 사용자가 선택한 1Km 구간의 51개 측점이 화면에 그려졌다. 각 횡단면을 둘러 싸고 있는 사각형은 횡단면도 작도영역을 나타낸다. 작도영역이 빨간색으로 표시된 측점이 보이는데(3측점) 이는 해당 측점이 블록측점이라는 표시이다. 위 그림에서 총 51개의 측점중 3개의 측점이 블록측점임을 쉽게 확인할 수 있다.
 출력옵션의 출력방법은 2가지 옵션에서 선택할 수 있다. Wblock출력을 선택하면 사용자가 선택한 측점이 블록측점이면 블록을 출력하고 블록측점이 아닌 경우는 그리기방식으로 출력하라는 말이다. 반면에 무조건 옵션적용 출력은 사용자가 선택한 측점이 블록측점이라도 무조건 그리기방식으로 출력하라는 의미이다.
여백설정에서 도면작도 영역의 여백에 대하여 설명한다. 각각의 횡단면의 크기는 지반선, 암선, 계획선등의 영역을 자동 계산하여 구하고 이렇게 구해진 횡단면도의 크기는 모든 단면이 서로 다르다. 도면 작도영역 10%란 전체 횡단면도 중 가장 큰 영역을 차지하는 횡단면 영역을 기준으로 좌우상하 10%의 여백을 포함한 사각형(도면작도 영역)을 그리라는 말이다. 줌 여백비율은 측점을 선택 하였을때 지반선 및 암선을 제외한 횡단면도 계획영역이 AutoCAD 전체화면에 보여지는 비율을 설정하는 것이다. 이 옵션은 횡단설계시작의 그리기 옵션에서 설정한 값을 그대로 보여준다.
행/열 출력기준, 행열수, 행간여백, 열간여백은 횡단면도 출력에서 사용되는 옵션내용과 동일한 관계로 여기서는 별도의 설명을 생략한다.
출력옵션을 설정하고 횡단면출력 버튼을 클릭하면 화면 구성이 바뀌면서 횡단면이 출력될 기준점을 선택할 수 있다. 일단 기준점이 결정되면 횡단면이 출력될 방향을 선택할 수 있으며 이미 선택한 기준점을 중심으로  좌상단, 우상단, 좌하단, 우하단등으로 사용자가 원하는 출력방향을 지정할 수 있는 두 번째 포인트의 입력을 요구한다. 두 번째 포인트를 지정하면 첫 번째 기준점에서 횡단면이 출력될 방향이 화살표로 표시되며 이때 다시 기준점을 클릭하면 다른지점으로 기준점을 변경할 수 있다. 출력방향을 설정 한 후 마우스 R버튼을 클릭하면 횡단면도 출력 프로그래스바가 나타나며 출력옵션에서 설정한 값대로 AutoCAD화면에 횡단면이 출력된다.

횡단면 출력이 끝나면 다음과 같은 메시지박스가 출력 되면서 사용자의 선택을 기다린다. 이 메시지박스가 의미하는 내용을 자세히 설명한다.
위 메시지 3줄중 1째줄 과 2째줄의 내용은 따로 설명할 필요가 없으리라 생각되며 메시지 세 번째 줄이 의미하는 Import에 대하여 알아보자.

위 메시지박스에서 아니오(N)를 선택하면 횡단면 구간수정 대화상자가 다시 보여질 것이다. 다시 횡단면출력 버튼을 클릭하여 AutoCAD화면상 다른 위치에 횡단면을 또 출력 할 수 있다. 이번에는 출력옵션을 바꾸어 바뀐 옵션값을 적용한 횡단면도를 출력 할 수 도 있다. 이렇게 횡단면도를 여러번에 걸쳐 또는 옵션값을 바꾸어 다양하게 횡단면도를 출력할 수 있음을 알 수 있다.
 이번에는 횡단면읽기 버튼을 클릭하여 보자. 버튼을 클릭하면 AutoCAD화면에서 엔티티를 선택하도록 화면 구성이 바뀐다. AutoCAD의 Select Object 기능과 동일하므로 사용자가 약 3개의 횡단면도에 대하여 도면작도 영역이 모두 포함되도록 횡단면 엔티티를 선택한다. AutoCAD의 Select Object기능은 마우스R버튼이 클릭될 때 까지 연속하여 엔티티를 선택할 수 있다. 마우스 R버튼을 클릭하면 다음과 같은 메시지박스가 나타난다.

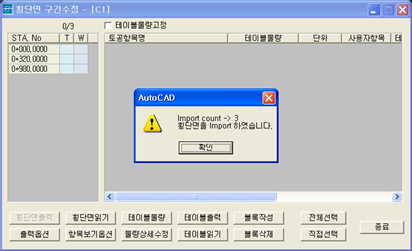

3개의 측점을 임포트 하였다는 메시지가 출력되며 측점리스트에 선택한 횡단의 측점이 표시됨을 알 수 있다. 이때 횡단면 구간수정 대화상자의 하단 기능버튼을 자세히 살펴보자. 횡단면출력 버튼만 더 이상 사용할 수 없는 상태로 잠겨지고 그동안 비활성화 되었던 나머지 버튼들이 사용할 수 있는 활성화 상태로 바뀌게 된다. 다시 횡단면읽기 버튼을 클릭하여 횡단면출력 버튼을 이용하여 출력한 전체 횡단면을 한번의 엔티티 선택으로 모두 선택한다.
위에서 3개의 측점을 선택하였지만 한번 선택한 측점을 또 선택하여도 문제가 없다. 51개의 측점이 임포트 되었다는 메시지가 출력 되고 측점리스트에 임포트된 체인들이 보여 질 것이다. 이 상태에서 마우스로 측점리스트의 아무 측점이나 클릭하여 본다. 마우스로 측점을 선택할 때 마다 횡단설계 시작에서 미리보기 하는것처럼 해당측점의 횡단면이 줌되어 보여짐을 확인할 수 있다. 이번에는 측점리스트의 측점을 더블클릭 하여보자. AutoCAD화면에 그려진 전체측점이 줌익스텐드 되면서 현재 선택된 측점의 횡단중심에 러버밴드가 생기는 것을 확인할 수 있다. 지금 선택된 횡단이 전체 횡단면도에서 어디에 위치하는지 한눈에 알 수 있다. 이와같이 AutoCAD화면상에 출력된 횡단면도가 횡단면읽기(임포트) 과정을 거치면서 측점리스상의 측점과 횡단면도가 서로 정보를 주고 받을수 있는 상태로 연결 되는 것을 확인할 수 있다.
 여기까지 설명한 내용들을 일단 다음과 같이 정리 할 수 있다.
 횡단면출력은 횡단출력 옵션을 변경해 가면서 여러번 출력할 수 있다. 횡단면출력을 마친후 단 1개의 횡단면면읽기(임포이라도 횡단트)를 수행하면 횡단면출력은 더 이상 할 수 없으며 비활성화 되었던 여러 기능 버튼들이 활성화 되면서 현재 임포트된 측점에 대하여 여러 가지 작업이 가능하게 된다.
 그럼 여기서 위 설명중에서 메시지박스 세 번째줄의 내용을 다시한번 읽어보자. 지금 익스포트한 횡단면을 임포트 하시겠습니까? 여기서 예(Yes)를 선택한것이나 아니오(No)를 선택하고 횡단면읽기 버튼을 클릭하여 방금 출력한 전체 측점을 선택 하는 것이나 같은 결과임을 알 수 있다. 그런 번거러움을 피하기 위하여 횡단면 출력과 동시에 현재 출력된 횡단면을 자동으로 임포트 하겠냐고 물어본 것이다. 보통 이런식으로 작업할 것이라는 가정으로 사용자 인터페이스를 구성 한 것이다. 그런데 이런 경우도 생각 할 수 있다. 구조물 구간의 측점 1.5Km를 횡단면도 출력하고 출력된 Dwg파일을 타부서로 보낸후 1주일후 다시 수정된 Dwg파일을 받았다고 가정 해 보자. 받은 Dwg를 AutoCAD에서 오픈한 후 횡단설계 시작에서 구간수정을 선택한다. 이때 측점구간은 선택하지 않아도 된다(이부분이 중요함). 이런 경우는 횡단설계 시작에서 측점을 선택 하는것이 무의미 하다. 그 이유는 사용자가 현재 선택한 측점을 출력 하는것이 아니고 Dwg상에 있는 횡단면도를 읽어서 횡단면 구간수정이 가능하도록 임포트 하는 작업을 원하기 때문이다. 이 부분을 강조하는 이유는 측점출력시 51개의 측점을 선택하고 횡단면 구간수정에서 출력 하였을 경우 며칠후 출력한 Dwg에 대하여 횡단면 읽기를 수행하기 위해서는 출력시 선택한 측점과 똑같이 측점을 선택하고 횡단면 읽기를 수행할 필요가 없다는 말이다.
 그럼 어떻게 횡단면을 읽어서 현재횡단의 측점과 매치 시키는지에 대하여 설명한다. 아래 그림은 STA.0+180.0000 의 횡단면 중심을 AutoCAD의 줌명령을 이용하여 더 이상 줌이 안될때까지 최대한 확대한 그림이다.

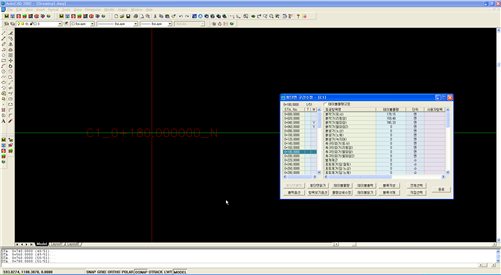

C1_0+180.000000_N 이라는 Text가 보이고 Text의 정렬포인트는 정확히 계획중심을 가르키고 있다. 여기서 C1은 RD의 횡단명이고 0+180.0000 은 측점이며 N은 측점태그를 나타낸다. (RD의 측점 블록명의 구성과 동일함)

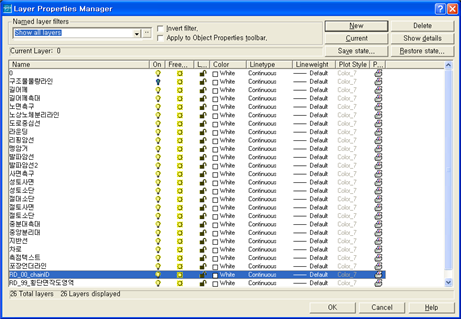

또한 RD는 각각 요소별 레이어로 구분하여 횡단면을 작도하는데 위 경우는 측점인식에 필요한 RD_00_chainID 라는 레이어명을 가진다.
 RD_00_chainID 레이어에서 Text를 읽어들여 현재 오픈된 횡단 측점들의  블록명이 읽어들인 체인 ID Text와 동일한 측점이 있을 경우 횡단그림과 RD측점을 매치 시켜 횡단면 구간수정 대화상자의 측점리스트에 측점이 보이게 되는것이다. RD_SmartPro는 모든 횡단면을 출력할 때 계획중심에 RD_00_chainID 레이어에 측점 블록명을 강제로 그린다. 측점 블록명은 아주 작게 그려져서 줌을 최대한 해야만 볼 수 있다. 만약 횡단면도 중심에 측점을 인식할 수 있는 Text가 없다면 RD_SmartPro에서 측점읽기는 해당측점을 매치 시키지 못하고 실패할 것이다. 이런 이유로 측점을 인식 할 수 있는 측점ID Text는 사용자가 임의로 수정 해서는 안되며 레이어명 또한 수정 하여서는 안된다. RD 에서 출력한 횡단면은 측점인식 ID가 없는 관계로 RD_SmartPro 횡단면읽기로 읽을 수 없는 이유가 여기에 있는것이다.
 위 설명에서 측점리스트에서 측점을 마우스로 클릭 하였을때 해당 측점으로 빠르게 줌이 수행됨을 확인할 수 있었다. 이는 1개의 횡단면을 둘러 싸고있는 1개의 사각박스(도면작도 영역)는 RD_99_횡단면작도영역 이라는 레이어로 그려져 있으며 마우스로 클릭한 측점의 측점ID 텍스트를 포함한 사각형을 찾아 줌을 수행 하였기 때문이다. 도면 작도영역 사각형 역시 사용자가 임의로 삭제하거나 레이어명을 변경 하여서는 안된다. 다음은 횡단면을 출력한후 AutoCAD의 레이어 속성 매니저 대화상자를 오픈한 그림이다. RD횡단의 모든 요소가 레이어로 구분되어 그려졌음을 확인할 수 있다.

횡단면 읽기에서 일단 임포트시킨 횡단면을 AutoCAD의 Move명령을 이용하여 캐드화면의 다른 부분으로 이동하였을 경우 줌을 제대로 인식하지 못할 것이다. 이런 경우는 횡단면읽기 버튼을 이용하여 해당 측점을 다시 한번 임포트 하여주면 된다. 일단 임포트 되어진 측점을 취소하고 싶을 경우는 취소를 원하는 측점을 선택한 후 마우스 R버튼을 클릭하면 다음과 같은 메시지박스가 출력 하며 여기서 예(Y)를 선택하면 임포트가 취소 된다.

횡단면읽기 버튼을 이용하여 횡단면 엔티티를 선택할 때 도면 작도영역이 완전히 포함 되도록 엔티티를 선택 하였는데 꼭 그렇게 하지 않아도 된다.  위에서 RD_SmartPro가 횡단면읽기를 통하여 측점을 인식하는 원리를 설명 하였다. 엔티티 선택시 잘 보이지는 않지만 횡단면도의 계획선 중심에 위치한 측점ID 텍스트만 선택하여도 RD_SmartPro가 인식하여 측점이 임포트 됨을 확인 할 수 있다.

임포트된 측점에 대하여 테이블물량 자동계산, 블록작성, 토공테이블 읽어들이기

  이상으로 횡단면 읽기에 대한 설명을 마치고 임포트된 측점에 대하여 테이블물량 자동계산, 블록작성, 토공테이블 읽어들이기 등의 기능에 대하여 설명한다. 아래 횡단면 구간수정 대화상자를 살펴보자.

RD 의 기능과 동일한 기능은 여기서 다시 설명 하지는 않는다. 우측의 테이블물량 리스트는 횡단설계시작 대화상자의 테이블 물량탭의 기능과 동일하다. 마우스로 특정물량을 더블클릭 한 후 직접 키보드로 물량을 입력할 수 있고 다른 토공항목으로 물량이동 및 물량복사가 가능하다. 항목보기옵션 버튼을 클릭하면 테이블물량 리스트에 나타나는 토공항목수를 조정 할 수 있다. 종료버튼 좌측에 있는 전체선택 버튼을 클릭하여 측점리스트의 모든 측점을 선택한후 테이블물량 계산버튼을 클릭한다.

횡단설계시작 대화상자에서 테이블물량 계산시 물어보는 알림선택 메시지박스가 나온다. 확인 또는 전부확인을 선택후 테이블물량을 계산을 마치면 물량리스트에 계산된 테이블물량을 볼 수 있다.
 위에서 RD 의 기능과 동일한 기능은 여기서 다시 설명 하지 않는다고 하였는데 왜 테이블 물량에 대하여 다시 설명을 하는가? 그건 동일한 기능이 아니기 때문이다. 횡단설계 시작에서 테이블물량을 계산하는 방법과 횡단면 구간수정에서 테이블물량을 계산하는 방법은 근본적인 차이가 있다. 그 차이점에 대하여 설명한다.
 먼저 RD  횡단설계 시작에서 블록측점을 생성 하였다고 가정하자. 블록측점은 물량이 자동 계산되지 않는다. 따라서 블록측점에 대해서는 사용자가 물량 상세수정 기능이나 기타 다른 방법을 이용하여 물량을 직접 입력 하였다. 여기 까지는 RD 나 RD_SmartPro나 기능이 동일 하다. 그러나 횡단면 구간수정 테이블물량 계산방법이 횡단설계 시작의 테이블물량 계산방법과 근본적인 차이점은 블록측점에 대해서도 테이블물량을 자동계산 한다는 점이다.

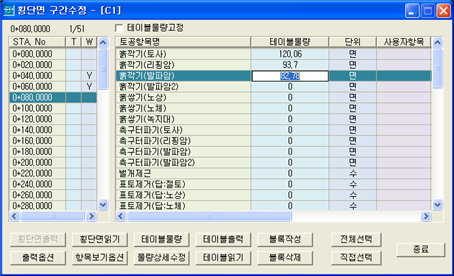

 횡단면 구간수정에서 테이블물량 계산방식의 이해를 돕기 위하여 다음 그림과 같이 임포트된 임의의 측점에 대하여 횡단면을 수정 한다. 원으로 표시된 부분이 테스트를 하기 위하여 절토사면선을 사용자가 임의 조정한 부분이다. 수정후 다시 테이블물량 버튼을 클릭하여 테이블물량을 재계산 한다. 우측 테이블물량 리스트의 물량값이 변하긴 한것 같은데 숫자로만 표시되니 정확하게 어떻게 변했는지 확인하고 싶을 것이다.

물량확인을 위하여 물량 상세수정 버튼을 클릭하여 횡단면도의 물량영역을 살펴보자. 흙깍기(리핑암)을 정확하게 계산 했음을 확인할 수 있다.

횡단면 구간수정에서는 옵션값을 변화하여 횡단의 모양을 조정하는 기능을 제공하지 않는다. 횡단을 고치고 싶은 경우 위 그림처럼 사용자가 AutoCAD명령을 이용하여 드로잉 상에서 마음대로 수정할 수 있다.

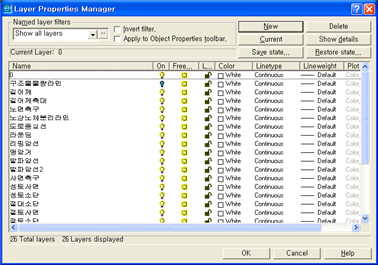

 단, RD_SmartPro가 인식 할 수 있도록 최초 횡단면을 출력할 때 구성된 레이어명을 그대로 유지해야 한다. 위 그림에서 수정한 사면라인은 절토사면 이라는 레이어명을 가지고 있다. 사용자가 절토사면 레이어명을 계속 유지 하면서 라인이나 폴리라인을 그릴 경우 RD_SmartPro는 물량라인이 연결되어 있는 한 사용자가 그린 라인 또는 폴리라인을 물량계산시 절토사면으로 인식 할 것이다. 위 내용을 다시 정리하면 다음과 같이 설명할 수 있다.
횡단설계시작 대화상자에서 테이블물량 계산방법은 프로그램 내부에서 자동으로 횡단구성 옵션값 설정대로 횡단을 그린후 테이블물량을 계산 하므로  블록측점에 대해서는 정확한 물량값을 도출할 수 없다.(블록측점은 물량계산 자체가 무의미 할 수 있다. 블록횡단이 어떻게 생겼는지 RD가 알수 없다)
 RD_SmartPro의 횡단면 구간수정에서 테이블물량을 구하는 방법은  횡단을 구성하는 옵션값과 상관없이 도면 작도영역내 횡단을 구성하는 엔티티를 직접 읽어들여 테이블물량을 구한다는 것이다. 이런 식의 물량계산 방법은 물량을 계산할 측점이 블록측점 또는 그리기측점 여부는 전혀 문제 되지 않는다. 단지 RD_SmartPro가 물량선을 인식할 수 있도록 사용자가 레이어 생성 규칙을 충실히 지켜서 그려진 횡단면인가가 중요할 뿐이다.
여기까지의 설명을 이해 하였다면 RD에서 횡단면을 그리고 물량계산을 하는 과정을 생각 해 보자. 측점을 블록화 한다는 의미는 횡단면을 구성할 때 RD에서 제공하는 횡단면 구성옵션을 이용하여 사용자가 원하는 횡단면을 구성할 수 없는 경우이다. 그런 이유로 블록측점을 구성하면 구성과 동시에 테이블물량은 사용자가 일일이 확인하여 입력 하였을 것이다. 물론 프로젝트의 성격에 따라 정밀한 횡단면이 필요 없을 수도 있겠지만 RD의 물량자동 계산기능을 이용 하려면 그리기 횡단을 이용하여 횡단면을 출력할 수 밖에 없었다. 즉 정밀한 횡단면이 필요하면 물량 자동계산을 포기해야 하고 물량자동계산을 유지 하려면 사용자 원하는 횡단면이 아닌 경우가 발생 한다는 말이다. 이 대목에서 위에서 예로 들었던 횡단을 임의 수정한 후 테이블물량을 계산 하여 흙깍기(리핑암)이 정확하게 계산 되었음을 상기하여 보자. 횡단을 마음대로 수정 하였으니 블록측점으로 만들면 되고 횡단면도의 엔티티를 읽어들여 테이블물량을 자동계산 하였으니 횡단상의 그리기와 물량 자동계산이 사용자가 원하는 대로 수행 된 것이다. 바로 이점이 RD_SmartPro의 횡단면 구간수정에서 제공하는 테이블물량 계산 방법의 차이점 이다. 그러면 횡단면 구간수정을 이용하여 테이블물량을 구하면 모든 측점을 블록화 하여야 하는가 라는 의문이 드는 사용자가 있다면 다음과 같이 설명 해 주고 싶다. 조금전 흙깍기(리핑암)을 계산한 측점이 있었다. 내일 RD를 이용하여 그 측점의 횡단면을 AutoCAD화면에 다시 그렸을때 물량과 횡단면을 일치 시키려면 당연히 해당측점을 블록구성 해야 하지 않을까?
RD에서 그려지는 횡단을 그대로 사용할 수 있고 물량 계산이 자동으로 된다면 궂이 측점을 블록화 할 필요는 없다고 생각되며 무조건 전체측점을 블록화하는 문제는 전적으로 사용자의 선택문제로 판단된다. 이상으로 테이블물량계산에 대한 설명을 마치고 아래 그림에서 보이는 물량 상세수정에 대한 설명을 시작한다.

물량 상세수정

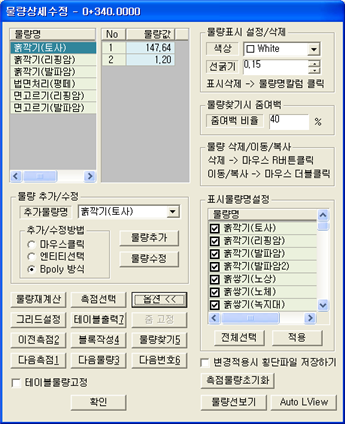

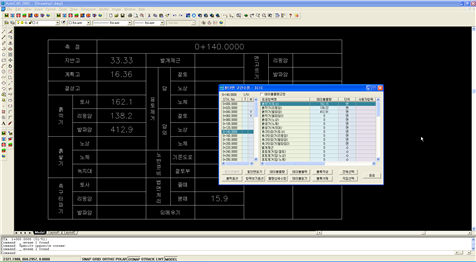

RD 에서 자주 사용 하였던 물량 상세수정 대화상자 이다. 대부분의 기능은 동일하나 몇 개의 못보던 버튼을 확인할 수 있다. 물량재계산, 측점선택, 우측하단의 자동라인보기(AutoLView) 버튼등의 기능이 RD_SmartPro에서 추가 되었으며 각 버튼 기능에 대하여 설명한다.
 물량재계산 버튼은 현재 선택된 0+340.0000 횡단면의 테이블물량을 재계산 한다. 이 버튼은 횡단면 구간수정에서 물량 상세수정이 호출 되었을 경우만 활성화 되고 횡단 설계시작에서 호출할 경우는 비활성화 되어 사용할 수 없다. 여기서 구하는 테이블물량은 당연히 횡단을 구성하는 엔티티를 분석하여 테이블물량을 계산한다. 사용자는 AutoCAD 명령을 이용하여 횡단을 직접 수정한 후 물량재계산 버튼을 클릭하여 바뀐 물량을 즉시 확인할 수 있다.
 측점선택 버튼을 클릭하면 AutoCAD에서 엔티티를 선택할 수 있는 상태로 화면구성이 바뀌는데 선택을 원하는 단면에 대하여 위에서 설명한 계획중심에 있는 측점ID Text가 선택되도록 마우스를 조작하면 된다. 이전측점, 다음측점 버튼을 이용하여 측점을 이동 시켜도 되지만 사용자가 AutoCAD 화면에서 출력된 여러 횡단을 직접 보면서 선택할 수 있는 기능을 제공한다. 만약 사용자가 선택한 엔티티에서 측점ID 를 발견하지 못할 경우 다음 메세지가 출력 되며 복수개의 측점ID를 선택한 경우에는 제일먼저 인식된 측점ID에 해당하는 측점을 선택 할 것이다.

자동라인보기(AutoLView) 버튼은 횡단면 구간수정에서 테이블물량을 구할 때 사용자가 의도 한 대로 물량이 구해지지 않을 경우 그 원인을 파악하기 위하여 사용 되는 기능이다.

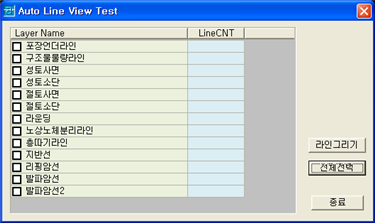

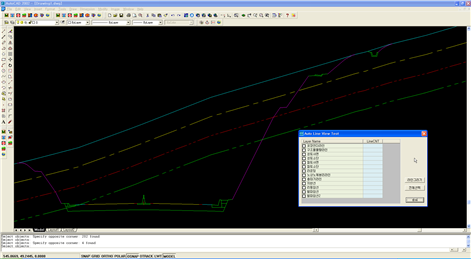

위 그림은 AutoLView 버튼을 클릭하면 나타나는 자동라인보기 테스트 대화상자 이다. 이 대화상자의 기능을 잘 이해하면 횡단면의 엔티티를 읽어 테이블물량을 자동 계산하기 위해서 사용자가 횡단면을 임의 수정할 때 주의 하여야 할 점과 어떤 규칙에 의하여 테이블물량이 자동계산 되는지를 알 수 있을 것이다. 리스트상에 보여지는 Layer이름은 RD가 횡단면을 작도할 때 자동으로 생성 시키는 레이어 명이다. 물량을 자동계산 하기 위해서 사용자는 위 레이어명을 절대 변경 하여서는 안된다. 다음 그림은 현재 선택된 횡단면도를 보여주며 도로설계일 경우를 예로들어 설명한다.

레이어리스트에서 포장언더라인을 체크한 후 라인그리기 버튼을 클릭한다. 포장언더라인이 굵은 폴리라인으로 표시되며 동시에 버튼명이 지우기로 바뀌는 것을 확인 할 수 있다. 지우기 버튼을 클릭하여 표시된 라인을 지우고 이번에는 절토사면, 절토소단, 라운딩을 추가하여 체크한후 라인그리기 버튼을 클릭한다.

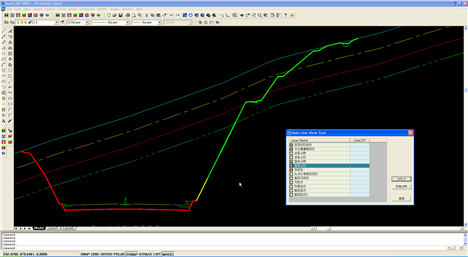

 다음 그림처럼 선택된 레이어에 해당하는 물량라인이 굵은 폴리라인으로 표시됨을 확인할 수 있다. 그런데 RD에서 자동계산한 물량라인이 구조물 부분에서 끊어져 있음을 알 수 있다. 그림에서 표시된 굵은 폴리선은 적색(1번)부터 청색(5번)까지 모두 5군데로 나누어 표시 되었다. 그림을 유심히 살펴보면 모두 구조물 부분에서 물량라인이 단절 되었음이 확인된다. 다시 레이어 리스트에서 구조물 물량라인을 체크한 후 라인그리기 버튼을 클릭하면 다음 그림과 같이 물량선이 적색(1번)칼라로 1개만 바르게 그려 지는것을 확인할 수 있다.

위 내용을 다시 정리하면 RD_SmartPro의 횡단면 구간수정에서 테이블물량을 계산하기 위해서 물량라인을 자동으로 구성한다. 물량라인 구성시 포함되는 레이어명은 도로일 경우 포장하단선, 절토사면, 절토소단, 라운딩, 구조물물량라인, 성토사면, 성토소단등이 있으며 노상노체 분리라인, 층따기라인등도 물량라인과는 별도로 구성하여 테이블물량을 자동 계산한다.
 사용자가 사면을 임의 수정하고 물량재계산 버튼을 클릭 하였는데 물량값이 제대로 구해지지 않았다. 원인을 알 수 없어 물량선 관련 레이어를 체크한 후 라인보기 버튼을 클릭하여 다음 그림과 같이 물량라인이 표시되었다. 물량라인은 횡단면의 좌측에서 우측방향으로 1개 라인이 구성 되어야 하는데 적색(1번), 노란색(2번), 녹색(3번) 3개의 라인으로 분리되어 있음을 그림으로 확인할 수 있다. 라인지우기를 클릭한 후 AutoCAD 줌 기능을 이용하여 횡단면 우측 노면측구 와 사면요소의 접합부를 확인한 결과 두 요소의 접합부에 미세하게 사이가 벌어져 있음을 확인할 수 있다. 첫 번째 사면요소 시작부가 밀린 관계로 결과적으로 두군데의 엔티티 접속오류가 발생 한 것이다. 그림 확인후 요소접합부를 바르게 수정하고 물량재계산을 시도하면 올바른 테이블 물량값이 구해 지는것을 확인 할 수 있다.

구조물 물량라인에 대한 설명

다음은 구조물 물량라인에 대한 설명이다. 이 부분의 설명은 약간 중요한 내용을 담고 있으므로 사용자는 확실하게 이해를 해 두어야 RD가 제공하는 물량 자동계산 기능을 조금 더 유연하게 활용할 수 있으리라 생각 된다.

위 설명중 구조물 물량라인 레이어를 체크하지 않았을 때 연속적 이어야 할 물량라인이 구조물 부분에서 단절 되었음을 기억할 것이다. 구조물 물량라인은 사용자가 구조물을 등록할 때 AmountLine으로 설정한 라인을 말한다. AutoCAD의 레이어속성 매니저 대화상자를 자세히 보면 구조물 물량라인 레이어만 Off 상태인 것을 볼 수 있다. RD가 횡단면을 작도할 때 구조물을 가지는 요소명일 경우 블록Dwg를 횡단에 인서트하는 동시에 해당 구조물을 생성할 때 사용자가 지정한 AmountLine을 구조물 물량라인 레이어로 그린다. 그런데 구조물 물량라인은 그려진 횡단면도에 보여줄 필요가 없으며 옹벽등의 구조물일 경우는 도면이 지저분 하게 된다. 이런 이유로 구조물 물량라인 레이어는 RD가 프로그램 내부에서 자동으로 Off 시키는 것이다.
 사용자가 우측 노면측구를 우측으로 30Cm 이동할 경우가 발생 하였다고 가정 해 보자. AutoCAD Move명령을 사용하여 노면측구 엔티티를 이동 한후 물량재계산을 시도 하였더니 물량이 구해지지 않았다. AutoLView 대화상자에서 물량라인을 확인한 결과 이동한 노면측구 요소에서 물량라인이 단절 되었음을 볼 수 있다. 물량라인이 바르게 구해지지 않은 이유는 구조물물량라인 레이어가 Off된 상태에서 노면측구를 이동 하였기 때문이다. Off된 레이어가 Move명령의 Select Object에 포함되지 않았기 때문이다. 이런 경우는 비단 노면측구 뿐만 아니라 RD횡단에서 사용되는 모든 구조물에 공통적으로 발생 할 수 있는 사항이다. 이런 문제를 방지하기 위해서는 사용자가 횡단 구조물을 이동하는 수정사항이 발생 하였을 경우는 AutoCAD의 레이어 속성매니저를 이용하여 구조물 물량라인 레이어를 On으로 설정한 후 수정작업을 하여야 한다. 사용자가 보기에 이런 부분이 조금 번거로울 수도 있지만 횡단면 수정시에는 무조건 On으로 설정하고 최종 도면출력시에 Off로 설정 하는 방법도 있을 것이다.
 이런 내용을 잘 숙지하지 못하여 횡단 수정을 하였는데 물량계산이 제대로 되지 않아 고민하고 시간을 낭비하는 일이 없도록 하기 위하여 이 부분의 설명은 조금 강조 하였다. 이상으로 구조물 물량라인 레이어에 대한 설명을 마친다.
 다음 그림은 다시 횡단명 구간수정 대화상자 이다. 지금 부터는 테이블출력/테이블읽기 기능에 대하여 설명 한다.

전체선택 버튼을 클릭하여 임포트 된 전체측점에 대하여 토공테이블을 출력하여 보자. 이 기능을 이용하려면 횡단설계시작의 토공테이블 옵션에서 토공테이블로 사용할 블록Dwg가 지정되고 항목값 위치지정에서 토공항목의 위치설정을 마친 상태이어야 한다. 그리고 횡단설계시작의 그리기 옵션에서 토공테이블 표시하기 옵션이 체크상태 이어야 한다. 이 옵션은 횡단면 구간수정에서 설정 하는것이 아니고 횡단설계 시작에서 설정 되기 때문에 횡단면 구간수정에서 테이블출력을 선택할 즈음에는 AutoCAD 화면에 각 횡단별로 토공테이블이 출력된 상태 이다.
테이블출력 버튼을 클릭하면 선택된 측점에 대하여 그려진 횡단면 분석을 자동으로 수행하며 이과정을 마치면 다음과 같은 메시지박스가 출력 된다.

확인 또는 전체확인 버튼을 클릭하면 횡단면 구간수정 대화상자의 테이블물량 리스트에 있는 물량값을 반영한 토공테이블이 그려진다. 현재 횡단면이 토공테이블을 출력한 상태의 횡단이라고 가정하자. 흙깍기(토사)물량을 더블클릭한 후 키보드를 이용하여 100이란 값을 입력한다. 엔터와 동시에 테이블 물량값은 100으로 수정 되었지만 토공테이블의 흙깍기(토사) 물량값은 아무 변화가 없다. 테이블출력 기능은 현재 테이블 물량값을 토공테이블 물량값으로 변경 시켜주는 기능을 한다. 만약 현재 횡단에 토공테이블이 출력되지 않았다면 다음과 같은 메시지가 출력 될 것이다.

이경우는 아니오(No)를 선택한 후 횡단면 구간수정을 종료하고 횡단설계시작에서 토공테이블 설정 및 토공테이블 표시하기 옵션을 체크한 후 다시 횡단면 구간수정을 수행해야 한다. 다시 설명하면 현재 횡단면이 토공테이블이 출력된 상태가 아니면 테이블출력 이나 테이블읽기 기능을 사용할 수 없음을 기억하길 바란다.
 토공테이블 입력 기능은 토공테이블 출력기능의 반대되는 개념이라고 생각하면 된다. 토공테이블 출력은 테이블물량을 토공테이블로 출력 하는것이고 테이블읽기는 토공테이블의 텍스트파일을 자동으로 읽어들여 테이물 물량값으로 치환하는 작업을 말한다. 횡단설계 시작의 토공테이블 설정에서 항목별 위치지정을 할때 각각의 토공항목이 위치할 좌상단과 우하단 포인트를 지정 하였을 것이다. RD는 이 설정정보를 이용하여 토공테이블의 물량값 텍스트를 자동으로 읽어들여 테이블 물량값을 치환 해 주는것이다. 테이블입력 버튼기능 역시 테이블출력과 마찬가지로 현재 횡단면도에 토공테이블이 그려져 있지 않으면 다음과 같은 메시지가 출력 될 것이다.

아니오(N)를 선택한 후 테이블출력 때와 마찬가지로 현재 횡단면도에 토공테이블이 출력된 상태가 되도록 횡단설계 시작에서 토공테이블 출력과 관련된 옵션값을 먼저 설정한 후 테이블읽기 작업을 재시도 한다.

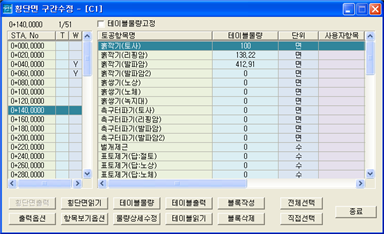

 테이블입력 기능에 대한 보충설명이 필요하다는 생각이 들어 조금 자세히 설명 하도록 한다. 다음 그림의 흙깍기(토사) 테이블 물량값은 162.15 이고 토공테이블에 162.1 로 표기 되어있다.

AutoCAD 명령을 이용하여 토공테이블의 흙깍기(토사) 물량 Text를 100으로 수정한다. 테이블 읽기 버튼을 클릭하여 토공테이블의 텍스트값을 대화상자의 테이블물량으로 가져온다. 다음 그림은 테이블 읽기 후 결과 화면이다.

테이블읽기 기능은 RD_SmartPro에서 출력된 토공테이블에서만 가능하다. 그 이유는 AutoCAD의 줌기능을 이용하여 토공테이블의 인서트 포인트를 계속 확대하면 C_0+140.000000_N 과 같은 Text를 볼수있다. 이 표시는 계획선 중심에 표시된 측점ID와 동일한 Text이며 레이어는 RD2000_TABLE 로 되어있다.

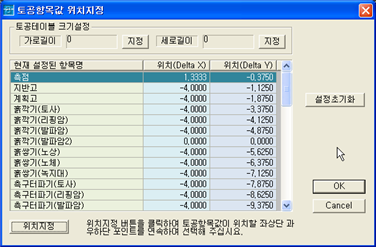

 이와같이 RD_SmartPro는 토공테이블을 인식할 수 있는 식별자와 토공항목 위치지정 정보를 이용하여 토공테이블의 Text값을 테이블 물량값으로 치환 할 수 있는 것 이다.
 사용자가 RD_SmartPro를 이용하여 구성한 프로젝트 파일을 오픈한 후 횡단면 구간수정에서 테이블읽기를 수행 하였을때 토공테이블의 Text값이 바르게 변환 되지 않는 경우가 발생할 수 있다. 이런 경우에는 횡단설계 대화상자의 토공항목 위치지정에서 테이블항목을 다시 한번 지정 한후 테이블읽기 기능을 재시도 하면 된다. 그 이유는 토공테이블의 토공항목 위치지정시 테이블을 다시 읽어들이기 위한 위치정보를 설정하는데, 설정한 토공테이블 정보에는 해당정보가 없기 때문이다. 따라서 좀 번거롭지만 토공테이블 정보가 RD 로 구성된 경우는 각 토공항목이 위치할 테이블상의 좌상단과 우하단의 위치를 다시한번 지정한 후 저장 하길 바란다. 물론 RD_SmaerPro를 이용하여 토공항목 위치정보를 구성한 경우는 해당사항이 없다. 이런 이유로 RD_SmartPro의 토공항목 위치지정 대화상자에는 다음 그림과 같이 설정초기화 버튼이 추가 되어있다.

이상으로 토공테이블 출력/읽기 기능에 대한 설명을 마친다.

블록작성/블록삭제 기능

다음은 블록작성/블록삭제 기능에 대한 설명이다.
 RD 를 이용하여 설계작업을 한 경험이 있는 사용자에게 RD에서 블록작성 및 블록삭제 에 대한 추가 설명은 필요 없을 것 이라는 생각이 든다. 어떤 단면을 블록화 할 것인지는 전적으로 사용자의 판단에 맏긴다. 위에서 설명 하였지만 블록이 구성된 측점은 도면작도 영역이 적색으로 표시되며 블록이 아닌 측점은 흰색으로 표시 된다. 사용자가 횡단을 마음대로 수정 한 후 수정한 횡단에 맞게 테이블물량도 구해놓고 블록설정을 안하고 프로그램을 종료 하였다고 가정하자. 다시 그 횡단을 오픈해서 도면과 물량을 비교하면 서로 일치하지 않을 것이다. 강조해서 하는 말이지만 RD 는 블록측점의 물량에 대해서는 사용자의 수작업에 의존한 반면 RD_SmartPro의 횡단면 구간수정에서는 블록을 할 수 밖에 없는 횡단에 대하여 정해진 레이어의 엔티티를 인식하여 테이블물량을 자동으로 구한 다는 사실이다.

횡단면 구간수정에서 변경한 횡단정보를 취소하는 방법

다음은 횡단면 구간수정에서 변경한 횡단정보를 취소하는 방법에 대하여 설명한다. RD에서 일반적인 옵션설정 대화상자를 생각 해 보자. 대화상자를 종료 할때는 보통 Ok나 Cancel  또는 확인 이나 취소 버튼을 선택 하도록 구성 되어있다. 그런데 횡단면 구간수정 대화상자는 종료버튼만 존재한다. 또한 횡단면 구간수정에서 불러온 물량상세수정 대화상자 역시 확인 버튼만 있을 뿐 취소버튼이 없다. 이것이 의미하는 바를 예를 들어 설명한다. 횡단면 구간수정에서 테이블물량을 100에서 500으로 변경 하였다. 변경된 내용을 취소 하려면 횡단면 구간수정 대화상자에 Cancel 버튼이나 취소버튼이 있으면 간단히 해결 되는데 그렇지 못하다. 따라서 횡단면 구간수정에서 바뀐 내용을 취소하려면 횡단면 구간수정을 종료하고 횡단설계에서 저장하지 않고 종료버튼을 선택하여 횡단을 마친 후 방금 닫은 횡단을 다시 오픈하는 방법 뿐이다. 착오 없기 바란다.

직접선택 버튼에 대하여 설명

마지막으로 직접선택 버튼에 대하여 설명한다. AutoCAD 화면에 수백개의 횡단면이 그려졌고 그 중에서 사용자 필요에 의하여 다섯 단면만 블록을 만들 경우가 발생 하였다고 가정하자. 다섯 단면을 한번에 블록작성을 하려면 대화상자 좌측의 측점리스트에서 해당하는 다섯 단면을 키보드의 Ctrl 또는 Shift 버튼을 이용하여 마우스로 선택 하여야 한다. 그런데 횡단면의 측점확인하고 마우스로 선택하고 또 측점 확인하고 마우스로 선택하고... 직접 해본 사용자면 얼마나 번거로운 작업인지 상상이 갈 것이다. 이럴 경우 직접선택 버튼 기능을 활용하여 AutoCAD 화면에서 사용자가 선택을 원하는 횡단의 체인ID 엔티티만 선택하여 주면 측점리스트에서 곧바로 선택되는 기능을 제공한다.

3) 블록측점 계획평면도 반영

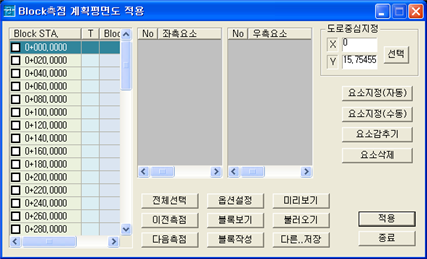

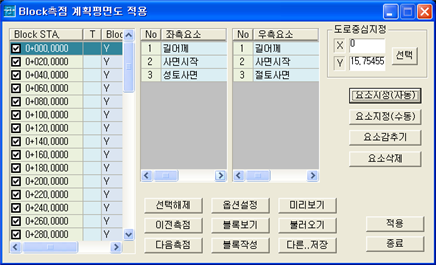

위 그림은 블록측점 계획평면도 적용 대화상자 이다. RD_SmartPro에서 추가된 기능은 요소지정(자동) 버튼을 사용할 수 있다는 점이다. 전체선택 버튼을 클릭하여 모든 측점을 선택하고 요소지정(자동) 버튼을 클릭하면 다음과 같은 메시지 박스가 출력된다.

예(Y)를 선택하면 프로그래스 바가 나타나며 전체측점의 요소를 자동으로 지정 한다. RD_SmartPro의 자동요소 지정 기능은 각 요소가 그려진 레이어명을 이용한다. 사용자는 횡단면을 구성할 때 RD가 제공하는 레이어명을 바꾸거나 사용자가 임의의 레이어 명을 적용하여 횡단면을 구성하면 안된다.
 다음 그림은 요소지정(자동) 을 마친 대화상자를 보여준다.

요소지정(자동) 기능을 이용하여 요소를 지정하였으나 사용자가 원하는 대구해지지 않았을 경우에는 요소지정(수동) 기능을 이용하여 사용자가 직접 횡단면을 보고 지정할 수도 있다. 요소지정(자동) 기능을 제외 하고는 모두 RD 에 있는 기능이므로 별도의 설명은 생략한다.
 적용버튼을 클릭하면 다음과 같은 메시지박스가 출력 하는데 예(Y)를 선택하고 나간후 계획평면도 대화상자에서 그리기버튼을 클릭하면 블록측점을 반영한 계획평면도가 그려진다.

블록측점의 요소지정 정보는 블록측점 계획평면도 적용 대화상자를 빠져 나가는 순간 파일로 저장된다. 블록측점의 요소지정 정보를 계획평면도 작도시 반영 하려면 계획평면도를 그릴때 마다 매번 위 대화상자에서 측점을 전체선택 한 후 적용버튼을 클릭 해 주어야 한다.

4) 3D 시뮬레이션

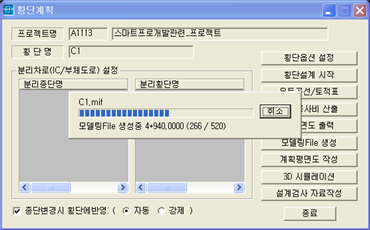

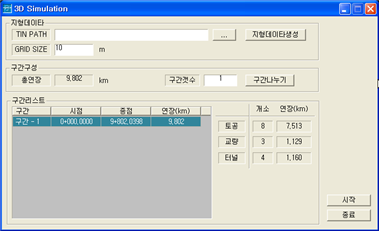

횡단메인 대화상자에서 모델링File을 생성하면 3D 시뮬레이션을 할 수 있다. 다음그림은 3D 시뮬레이션 버튼을 클릭하면 나타나는 3D 시뮬레이션 대화상자 이다.

3D 시뮬레이션 버튼을 클릭 하였을 때 다음과 같은 메시지 박스가 나타날 수도 있는데 이는 RD 에서 작성된 모델링파일일 경우에 나타난다. RD_SmartPro에서 다시 모델링File 생성을 하여 주면 된다.

RD_SmartPro에서는 3D 시뮬레이션 시 지형을 같이 볼수 있는데 TIN 패스를 설정 한후 지형데이타 생성 버튼을 클릭하면 된다. 지형데이타를 생성할때는 삼각망정보와 GRID SIZE 를 이용하여 지형파일을 생성 하는데 생성파일명은 삼각망_그리드사이즈m.grs 이다. 그리드 사이즈는 설계연장에 따라 신중하게 결정해야 한다. 연장이 약 50 Km정도 되는 선형에서 그리드사이즈를 5m로 설정하고 지형파일을 생성 하였을 경우 지형파일(삼각망_5m.grs)은 생성 되더라도 실제 3D 시뮬레이션을 하였을때 지형정보가 너무 커서 메모리에 로드하지 못하는 현상이 나타날 수도 있다. 이와같은 이유로 그리드사이즈는 설계연장을 고려하여 적정값을 설정하여 준다. 지형파일을 설정하지 않으면 3D 시뮬레이션이 정상적으로 동작하지만 지형정보는 나타나지 않는다.
구간구성에서 구간나누기에 대하여 설명한다. 구간나누기는 PC에서 메모리의 한계를 극복하기 위한 방편으로 제공되는 기능이다. 연장이 50Km정도되는 3D정보를 한번에 메모리에 로드하여 3D 시뮬레이션을 수행 하였을 때 PC 메모리부족 메시지가 나올 수 있다. 이런 문제를 보완하기 위하여 구간갯수 에디트에 나눌 구간수를 입력한 후 구간나누기 버튼을 클릭하면 다음 그림처럼 사용자가 입력한 구간갯수 만큼 구간리스트에 구간이 나타나는 것을 확인할 수 있다.

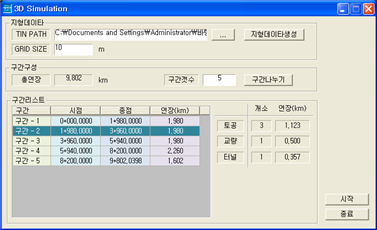

각각의 구간을 마우스로 선택하면 선택된 구간의 토공, 교량, 터널의 개소와 연장을 확인 할 수 있다. 사용자가 구간을 10개로 나누려고 구간에디트에 10을 입력하고 구간나누기를 시도 하였는데 7개로 구간이 나누어 지는 수도 있다. 그 이유는 구조물 구간에서는 구간을 나누지 못하고 구조물 끝부분을 구간의 종점으로 자동 설정하기 때문이다.

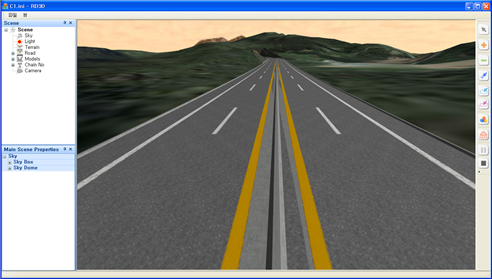

구간 나누기를 마친후 3D 시뮬레이션을 원하는 구간을 선택한 후 시작버튼을 클릭하면 다음과 같은 3D 시뮬레이션 화면이 나타난다.

5) 3D 시뮬레이션 기능

메인 화면

1.  RD에서 생성한 선형을 3차원 시뮬레이션으로 보여준다.
   실행 시 지형과 도로를 자동으로 불러들여 3차원 도로를 생성한다.

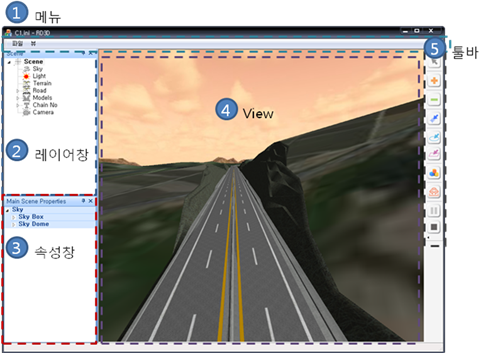

화면 구성

메뉴 : 프로그램의 기능들이 메뉴에 정의되어 있다.

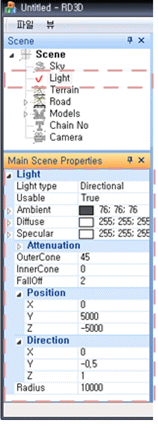

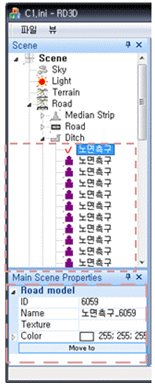

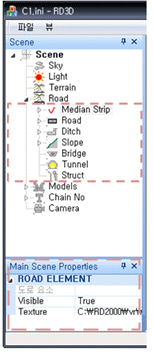

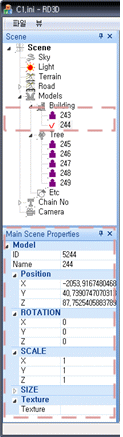

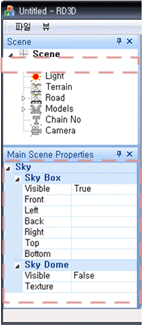

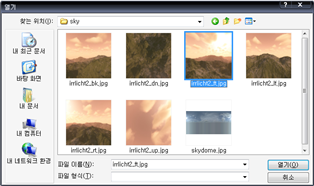

레이어 창(또는 씬) : 하늘, 조명, 지형, 도로, 구조물, 측점, 카메라를 레이어로 구분하였다. 각 레이어는 속성창을 통하여 레이어별 속성을 정의할 수 있다.
속성창 : 각 레이어 또는 선택된 레이어 아이템의 속성을 보여준다. 각 속성은 컨트롤러를 통해 조절 되어진다.
View : 3차원 도로와 지형을 화면에 그려준다.
툴바 : 자주 사용되는 기능들을 툴바에 정의하였다.

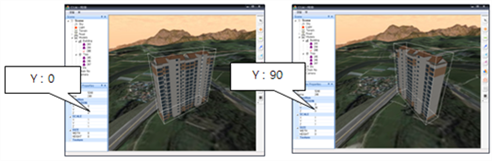

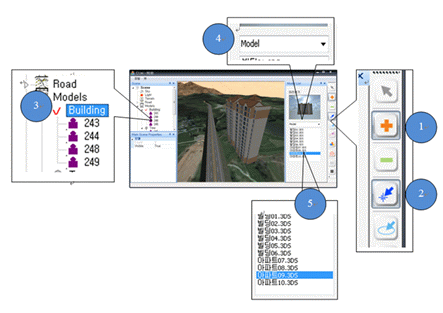

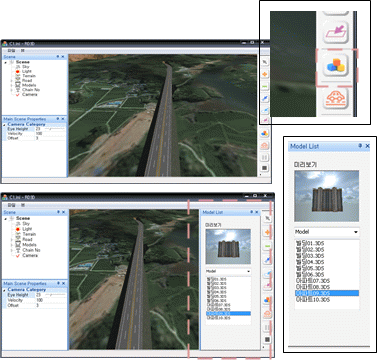

      모델을 추가/삭제 할 수 있고, 주행시뮬레이션을 위한 버튼이 있다.

세부 설명

메 뉴

메뉴는 크게 파일과 뷰로 구성되어 있다.
파일은 프로젝트 열기와 저장이 있는데, 무료 배포버전에서는 이 기능을 지원하지 않는다.
유료 버전에서는 이 기능을 이용하여 꾸민 화면을 저장하고 불러올 수 있다.
뷰 메뉴는 숨겨진 창을 다시 보이게 하는데 사용한다.
모델편집창, 레이어창, 속성창이 닫아졌을 경우 이 메뉴를 이용하면 다시 나타난다.



※ 주 의

레이어창

화면을 구성하는 주요 요소들을 레이어로 구분하였다. 각 레이어의 역할은 아래와 같다.
Sky 레이어 : 하늘 표현 관리
Light 레이어 : 조명을 담당, 태양의 역할
Terrain 레이어 : 지형 관리
Road 레이어 : 도로 요소를 관리
Models 레이어 : 나무, 건물, 그외 기타 모델을을 관리
ChainNo 레이어 : 도로의 측점을 표현하고 관리
Camera 레이어 : 주행 시 카메라를 관리
레이어 창은 속성창과 연계되어 속성창을 통해 각 레이어의 속성을 제어할 수 있다.

Sky Layer

Sky 레이어는 하늘과 관련된 작업을 컨트롤할 수 있다.
Sky 레이어를 선택하면 아래 속성창에 Sky 레이어 관련 내용이 나타난다.
Sky는 크게 Sky Box와 Sky Dome 두가지로 구성되어있는데, 둘 중 하나만 사용하면 된다.
‐ Visible : 보여질지 여부
‐ Front, Left, Back, Right, Top, Bottom, Texture : 이미지 선택 창

• Sky Box



Sky Box는 아래와 같이 정육면체가 하늘을 구성하는 형태이다. 육면체의 여섯 면에 하늘로 사용하고 싶은 이미지를 설정해 줌으로써 사용자가 원하는 하늘을 구성 할 수 있다.

예) Sky Box의 Front면의 이미지를 설정한다.

1) 속성창에서 Front 글씨 옆의 빈 공간을 클릭하면 버튼이 생긴다.

2) 이 버튼을 누르면 파일을 선택  할 수 있는 다이얼로그 창이 나타난다.



3) 다이얼로그 창을 통해서 원하는 이미지를 선택한다.

4) Sky Box의 Visible을 True로 Sky Dome의 Visible을 False로 설정한다.



• Sky Dome

Sky Dome은 아래와 같이 구가 하늘을 구성하는 형태이다. 구를 덮기 위한 긴 이미지를 이용하여 구에 설정해 줌으로써 사용자가 원하는 하늘을 구성 할 수 있다.

예) Sky dome의 이미지를 설정한다.

1) 속성창에서 Texture 글씨 옆의 빈 공간을 클릭하면 버튼이 생긴다.

2) 이 버튼을 누르면 파일을 선택  할 수 있는 다이얼로그 창이 나타난다.



3) 다이얼로그 창을 통해서 원하는 이미지를 선택한다.



4) SkyDome의 Visible을 True로 SkyBox의 Visible을 False로 설정한다.

Light Layer

Light 레이어는 조명을 담당한다.
여기에서는 태양의 역할을 한다.
빛의 색깔과 빛의 종류, 위치, 방향을 설정할 수 있다.
광원의 종류로는 Spot light, Point light, Directional light 세가지가 있다.
Spot light와 Point light는 세기와 범위가 정해지는 반면 Directional light는 방향성만 있기 때문에 태양 광원으로 사용된다.
여기서는 태양인Directional light를 사용하였다.
‐ Light type : 광원의 종류
‐ Usable : 사용 여부
‐ Ambient : 주변광
‐ Diffuse : 분산광
‐ Specular : 반사광
‐ Attenuation : 감쇠
‐ Position : 광원의 위치
‐ Direction : 광원 방향
‐ Radius : 광원이 미치는 반경

• 태양광원 설정

태양광은 방향성 광원으로 빛의 진행 방향만 결정해 주면 된다.
‐ Light type : Directional
‐ Direction : 빛의 진행 방향(벡터) 설정(예:x:0, y: ‐1, z: 1)

Terrain Layer

Terrain 레이어는 지형을 관리한다.
지형을 보여줄지 여부, 빛 적용 여부, 색 설정이 가능하다.
‐ Visible : 보여줄지 여부
‐ Light : 광원 적용 여부
‐ Wire Frame : 채우기 여부
‐ Color : 지형 컬러 설정 (Texture 미적용시 해당 색으로 표현됨)

Road Layer

Road 레이어는 도로 구성요소를 관리한다.
Road 레이어의 하위 레이어로는 중앙분리대(Median Strip), 도로(Road), 측구(Ditch), 사면(Slope), 교량(Bridge), 터널(Tunnel), 기타 구조물(Struct)로 구성되어 있고, Road레이어관리로 하위 레이어들을 제어할 수 있다.
여기서 Road 레이어는 하위 레이어들의 보여줄지 말지에 대한 속성만 제어 가능하다.
‐ Visible : 도로 요소들 보여줄지 여부

•  하위 레이어들

Road 레이어의 하위 레이어들로는
Median Strip(중분대),
Road(도로),
Ditch(측구),
Slope(사면),
Bridge(교량),
Tunnel(터널),
Struct(구조물)
레이어로 구성되어 있다.
이 레이어들은 “ROAD ELEMENT 속성창”을 공통으로 가지고 있다.
이 레이어에서 속성을 변경하면 하위 요소들에 모두 적용된다.
‐ Visible : 요소 보여줄지 여부
‐ Texture : 요소에 적용할 이미지 선택 창

 •  요소들

도로를 구성하는 하위 레이어들 안에는 세분하게 나눠진 도로 구성요소들이 있다.
이렇게 나눠진 요소들은 각각 속성값 설정이 가능하고, 선택한 요소의 위치로 이동도 가능하다.
‐ ID : 요소의 아이디
‐ Name : 요소 명
‐ Texture : 요소에 적용할 이미지 선택 창
‐ Color : 요소에 적용될 색깔 값
(Texture 미적용시 해당 색으로 표현됨)
‐ Move to : 해당 위치로 이동

Model Layer

Model 레이어는 건물, 나무, 기타 모델들을 관리하는 레이어이다.
Model 레이어 아래에 Building(건물), Tree(나무), Etc(기타) 레이어가 있는데, 이 레이어 그룹들은 Visible 속성만을 가지고 있다.
‐ Count : 레이어가 포함한 모델의 수
‐ Visible : 레이어를 보여줄지 여부

•  모델들

Models Layer에 속해있는 각 모델들은 개별적인 속성을 가지고 있다. 모델을 선택하면 그 모델의 속성이 아래 속성창에 나타난다.
각각의 모델은 ID와 이름을 가지고 있고, 위치, 방향, 크기, 텍스쳐를 사용자 편의에 따라 바꿀 수 있다.
‐ ID : 모델 아이디
‐ Name : 모델 명
‐ Position : 모델의 설치 위치
‐ Rotation : 모델의 방향
‐ Scale : 모델의 크기
‐ Size : 모델의 크기(빌보드 모델에만 적용)
‐ Texture : 모델에 적용될 이미지



예) 모델의 방향 바꾸기

‐ 모델을 선택하면 아래와 같이 선택된 모델이 표시된다.
‐ Y축을 기준으로 90도 회전시키기 위해 Rotation의 Y값을 90으로 바꿨다.

Chain No Layer

Chain No 레이어는 도로의 측점 번호를 화면에 나타내 주는 레이어이다.
Chain No 레이어는 Visible 속성을 가지고 있다.
‐ Count : 측점의 수
‐ Visible : 보여줄지 여부

•  측점

측점 모델은 도로의 위치를 알려주는 역할을 한다.
Move to 버튼을 이용하여 해당 측점으로 이동한다.
‐ Move to : 해당 위치로 카메라 이동
예) 측점 표시



Camera Layer

카메라 레이어는 도로 자동 주행 시 사용되는, 카메라의 눈높이, 주행속도, 차선변경과 관련된 기능을 담당한다.

‐ Eye height : 운전자 눈높이
‐ Velocity : 주행 속도
‐ Offset : 도로 중심을 기준으로 위치할 좌우 오프셋 위치 값

예) 눈높이 변경(Eye height)

예) 좌우 위치 변경(Offset)

모델 편집

모델 편집은 장면에 건물이나 나무를 추가하거나 삭제하고자 할 때 사용한다



: 모델 추가 시 체크
 : 모델 삭제 시 체크
 : 하나의 모델 선택 시 체크

: 여러 개 모델 선택 (추후 추가 예정)
 : 모델 다이얼로그 열기



• 모델 다이얼로그 열기

모델 다이얼로그 버튼을 누른다.



• 모델 추가

1) 먼저 모델을 추가하기 위해서 추가 체크박스를 누른다.

2) 다음으로 모델의 위치를 지정하기 위한 선택 툴을 선택한다.

3) 레이어 창에서 Models의 하위 레이어 중 추가하고자 하는 레이어(Building/Tree/Etc)를 선택한다.

4) 모델 다이얼로그창에서 콤보박스를 Model 또는 Billboard로 선택한다.

5) 아래에 나오는 리스트들 중 원하는 모델을 선택한다.

6) 원하는 위치에 마우스를 클릭하면 모델이 화면에 추가된다.

• 모델 삭제



1) 삭제 체크박스를 선택한다.

2) 모델을 선택하기 위해   선택 툴을 선택한다.

3) 화면에서 원하는 모델을 클릭한다.



도로 주행

▶ 도로 주행이란 도로 위를 자동으로 주행해 가는 것으로, 주행하는 동안 눈높이, 속도, 차선 위치를 바꿀 수 있다.

: 주행 시작
: 주행 일시 정지(PAUSE)
 : 멈춤 (STOP)

카메라 컨트롤

• 시점 바꾸기

1) 마우스의 우측 버튼을 누른다.

2) 누른 상태로 마우스를  사방으로 움직인다. 그러면 원하는 시점으로 화면이 바뀌게 된다.

• 이동하기

1) 마우스의 우측 버튼을 누른다.

2) 누른 상태로 키보드의  화살표 키를 누른다.



* 마우스와 키보드를 함께 이용하면 원하는 방향으로 이동할 수 있다.

(주)평화데이타시스템 서울시 송파구 오금로27길 53 302호 02-566-6243

COPYRIGHT 2000 Pyeong Hwa Data SYtem Co., Ltd. ALL RIGHT RESERVED
